SPI可以用于DSP芯片与外部设备或其他控制器之间的通信，通过SPI可以构成多机通信系统，还可以扩展芯片。SPI总线用于芯片扩展，尤其适合没有并行总线扩展能力的芯片，可以推动“单片方案”的应用，使DSP芯片引脚可以设计得更少，系统结构更加简单可靠。串行总线接口扩展多用于传输速率不高的场合。

对于没有SPI接口的DSP或单片机芯片，可以使用软件模拟SPI的总线操作，包括串行时钟、数据输入和输出。

许多芯片如D-A、A-D、移位寄存器、显示控制驱动器、日历时钟、I/O、E²PROM以及语音电路等都可以采用SPI接口扩展。例如，SPI接口D-A转换芯片：8位D-A转换芯片TLC5620、10位电压输出型D-A转换器TLC5615、12位D-A转换器MAX5742、MAX5121、13位D-A转换器MAX5153及16位D-A转换器DAC714等。再如SPI接口的8位逐次逼近A-D转换器TLC549、E²PROM芯片MCM2814、键盘显示接口芯片CH451、8位7段数码管驱动芯片MAX7219及数字温度传感器ADT7301等。

例11-1 通过SPI接口扩展D-A转换器TLC5620。

（1）TLC5620 D-A转换芯片的特点

TI公司的TLC5620为SPI串行接口的4路8位D-A转换芯片，具有上电复位功能。工作频率为1MHz。采用+5V电源，可产生一倍或二倍于基准电压与地之间的电压。芯片为14引脚表贴封装，如图11-8所示。引脚的功能见表11-3。

图11-8 TLC5620的引脚

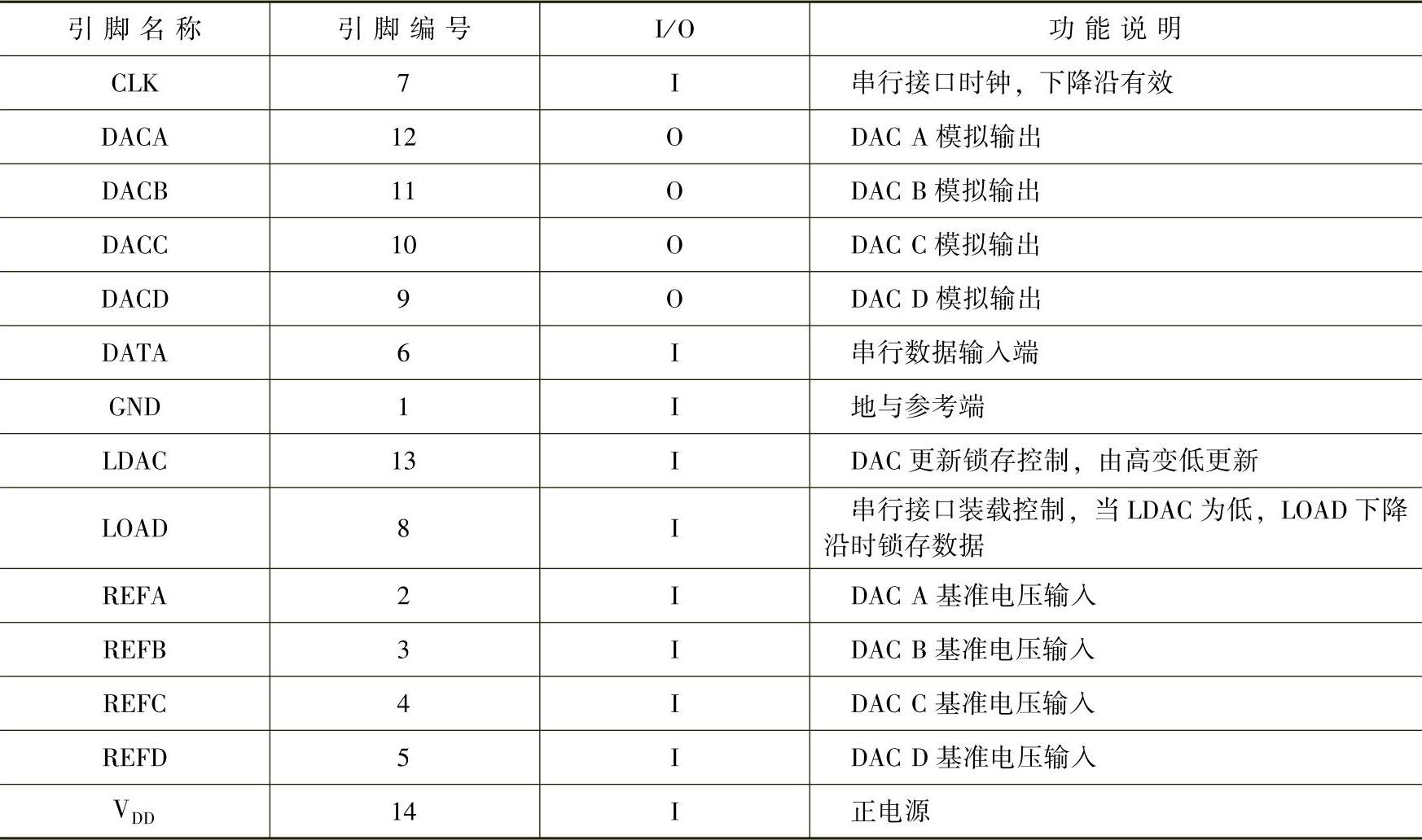

表11-3 TLC5620引脚功能说明

（2）串行数据输入格式和输出电压

数据输入共有11位（A1 A0 RNG D7 D6 D5 D4 D3 D2 D1 D0），其中A1 A0的组合状态（00，01，10，11）用来选择通道（A，B，C，D），RNG（Range）选择DAC输出范围，D7～D0位为数据位。当RNG位为0时，输出范围在所加的基准电压与GND之间；当RNG位为1时，输出范围在所加基准电压的两倍与GND之间。上电时，DAC被复位至代码0，此时D-A输出为0V。

每一通道输出电压V_o由下式计算：

V_o=REF×（CODE/256）×（1+RNG）

式中，REF为相应通道的基准电压；CODE是从数据位D7～D0计算出的十进制数；RNG取0或1。

（3）数据接口(www.daowen.com)

串行数据从数据输入端DATA输入时，最高有效位在前。有两种方式控制TLC5620输出电压的更新：LOAD引脚控制更新和LDAC引脚控制更新。本例采用LOAD引脚控制更新方式，此时，LDAC引脚需接低电平。开始控制LOAD为高电平，数据在CLK每一下降沿由时钟同步从DATA引脚输入。一旦所有的数据传送完毕，控制LOAD引脚跳至低电平，所选择的D-A通道的输出电压即得到更新。

（4）DSP与TLC5620的接口电路

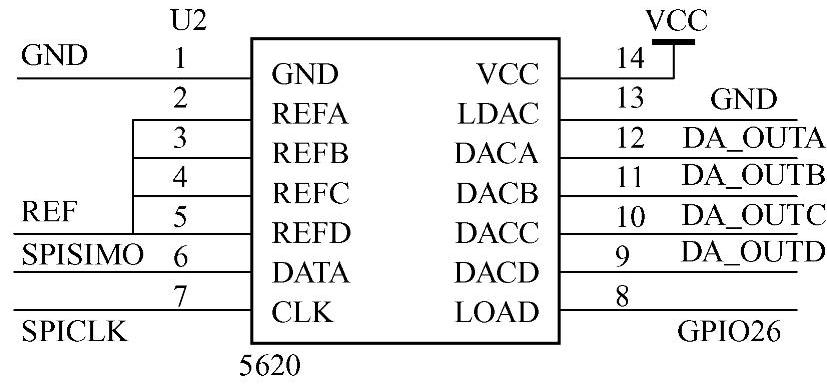

DSP与D-A转换芯片TLC5620的接口电路如图11-9所示。由于TLC5620内部的D-A输出已经有了电压跟随电路，所以可以不用外加电压跟随器。28035 DSP在引脚SPISIMO上输出数据，与之相对应的是TLC5620的DATA数据接收引脚。TLC5620的CLK引脚与28035的SPICLK引脚相对应，二者共用串行时钟。由28035的引脚GPIO26控制TLC5620的LOAD引脚电平，以锁存数据、更新输出电压。4路基准电压都采用3.3V电源电压的二分压即1.6V，必要时可采用专门的基准电压。

图11-9 DSP与TLC5620的接口电路

（5）软件设计

28035的CPU频率为60MHz，为主机工作方式，发送数据。当SPICTL的使能发送允许位TALK位为1时，写数据到SPIDAT或SPITXBUF就启动了SPISIMO引脚的数据发送。数据从SPIDAT的最高位依次发送出去。在数据移出SPIDAT时，将置位SPI的接口状态寄存器SPISTS的中断标志位SPI INT FLAG。若中断使能，将发生中断事件。28035发送数据的状态可以用两种方法检测：一是中断方式，二是查询方式。查询方式查询SPI中断标志位SPI INT FLAG是否为1，若为1，则数据发送完毕，清除中断标志。

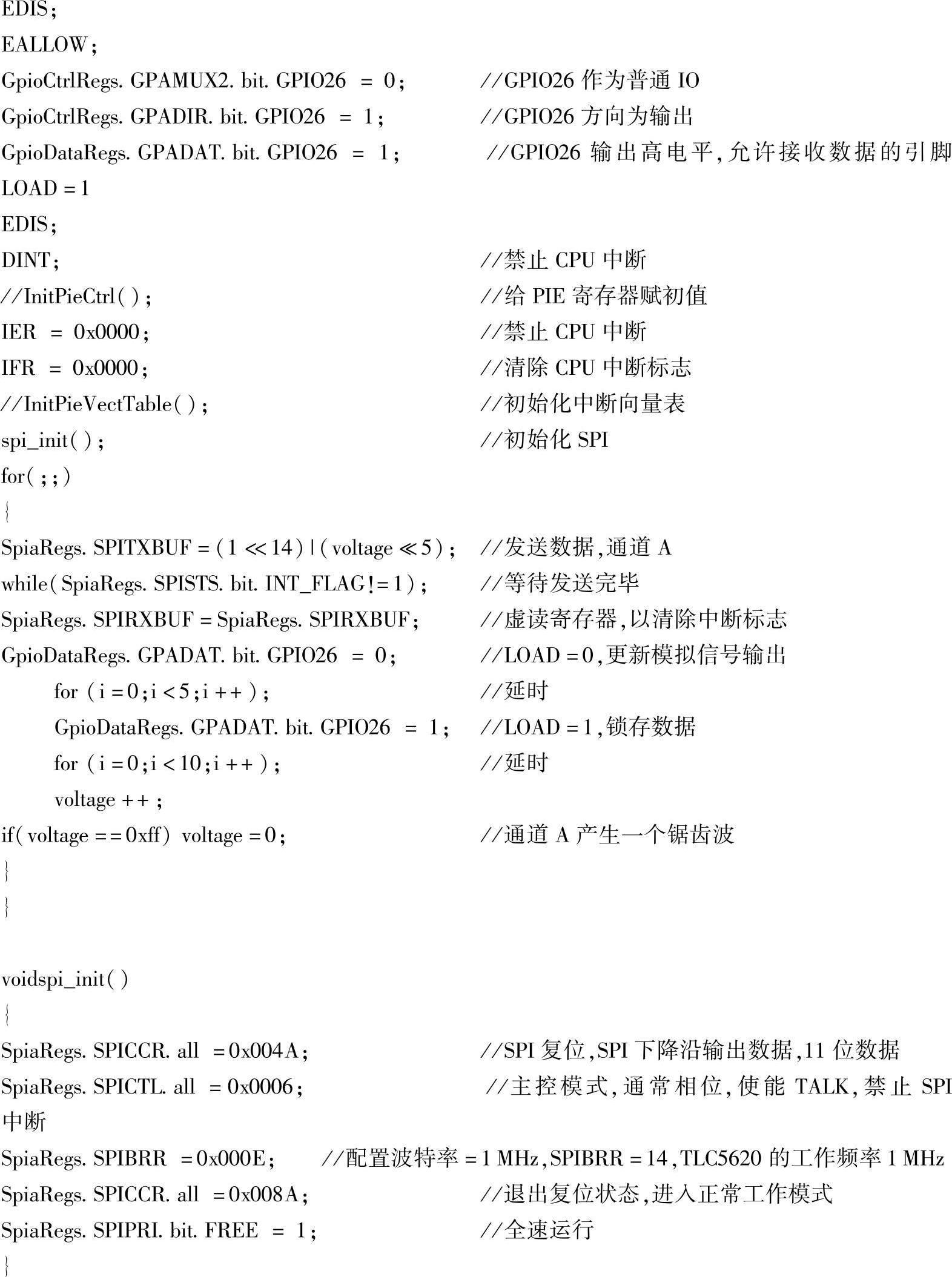

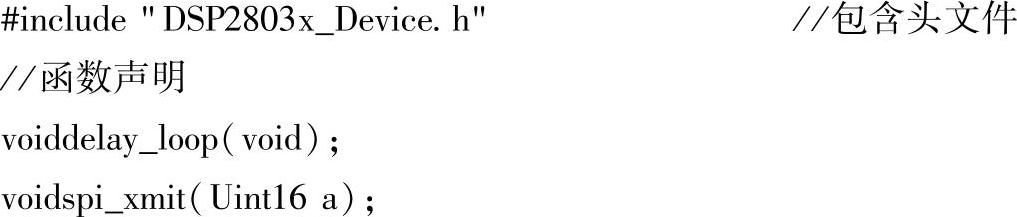

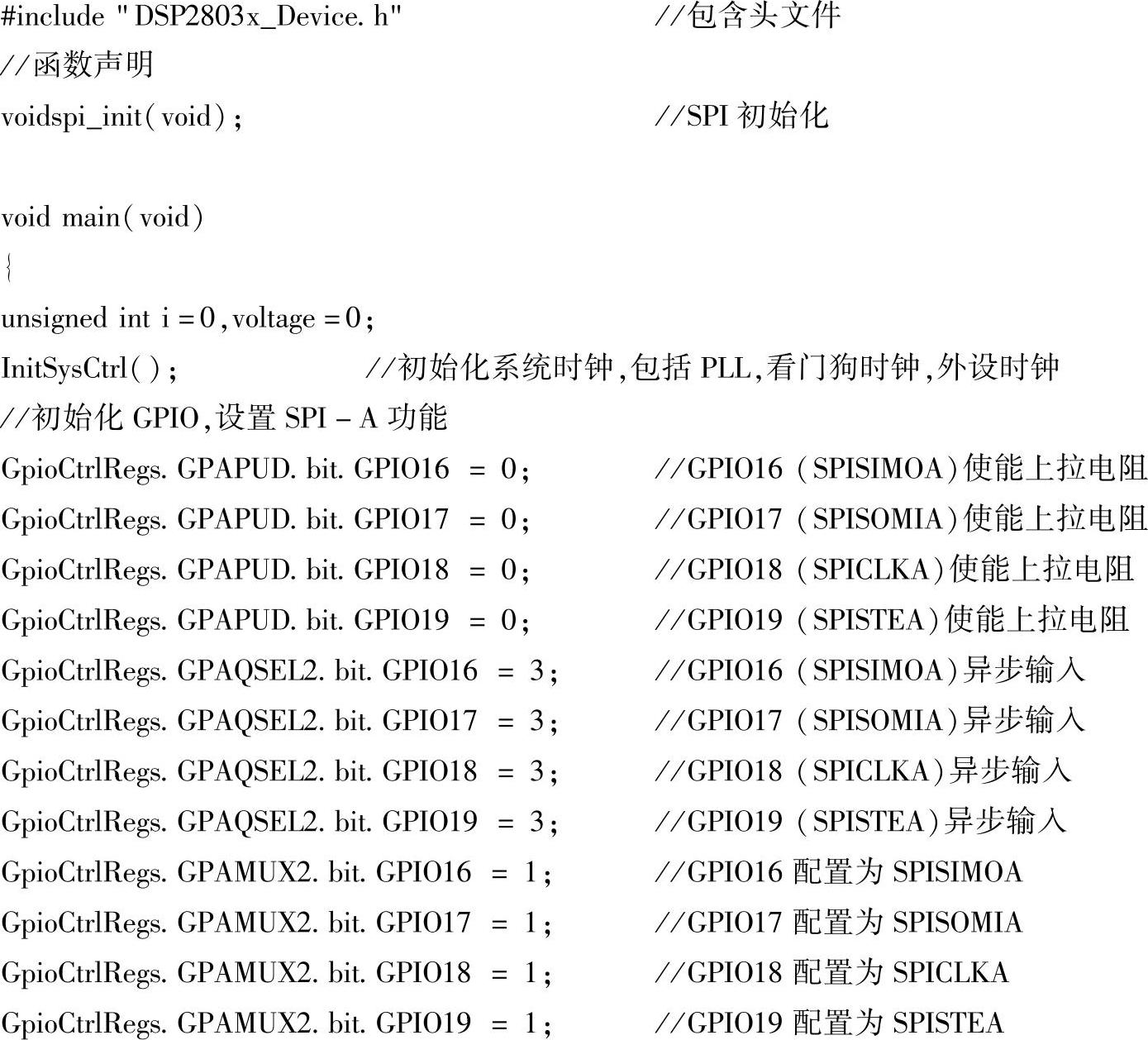

由于TLC5620的通信最大波特率为1MHz，所以可以将28035 SPI的波特率设置为1 MHz。C语言程序如下。

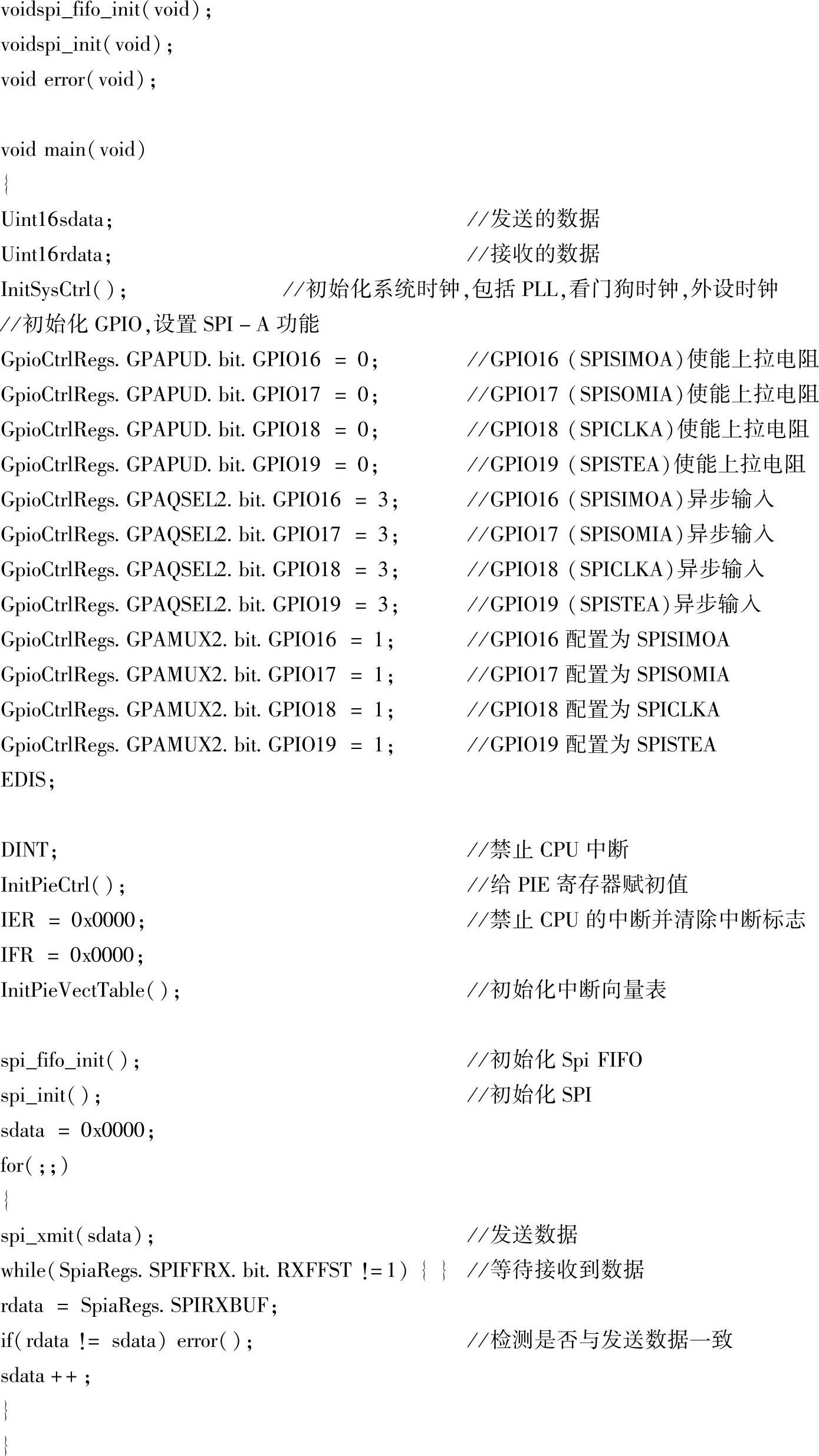

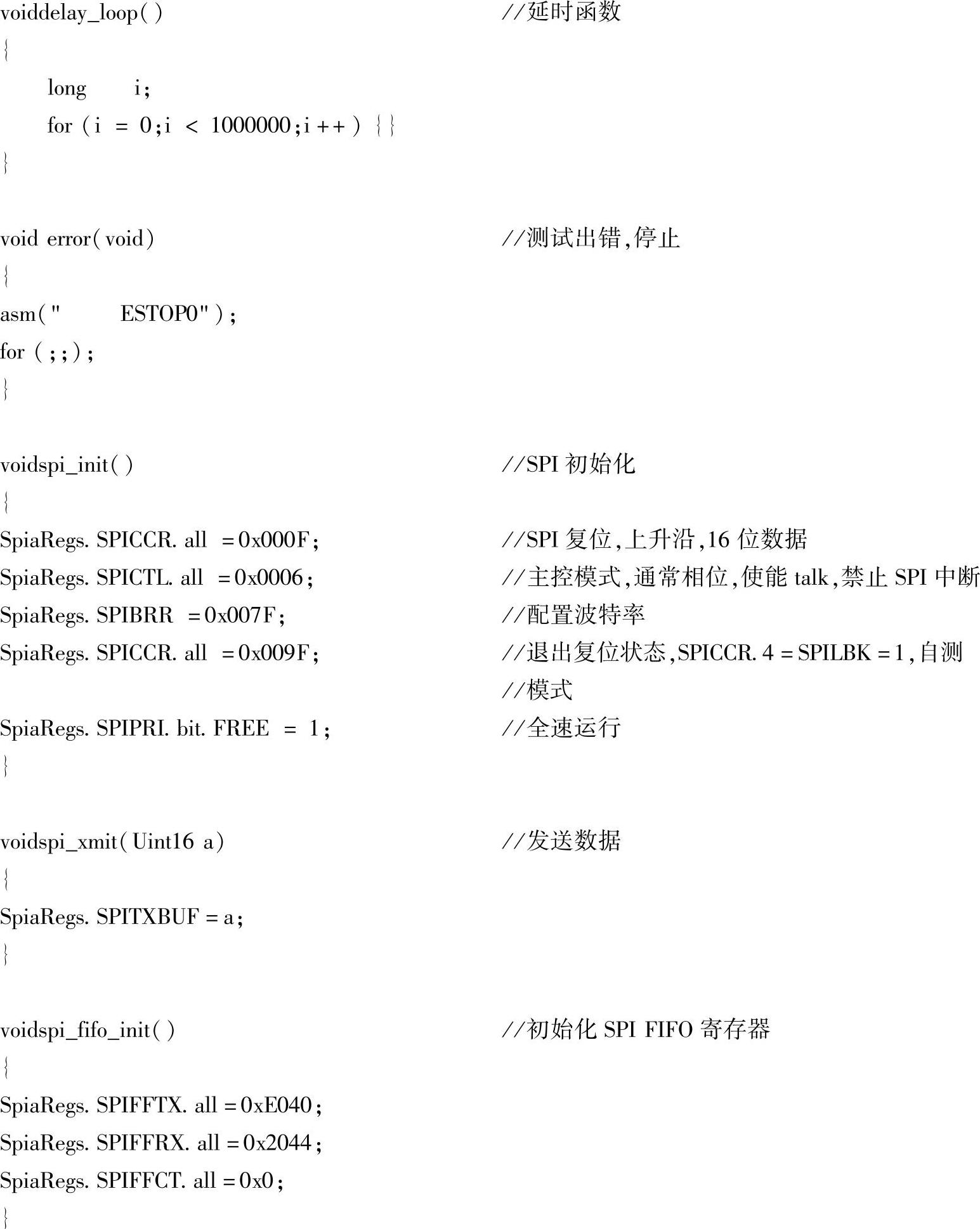

例11-2 SPI模块采用内部循环返回自测模式自测试。不断重复发送的数据为0000，0001，0002，....FFFE，FFFF，接收的数据与发送的数据进行比较。
