当SPI控制寄存器SPICTL的MASTER/SLAVE位为1时，SPI工作于主模式。此时，主SPI通过引脚SPICLK提供整个串行通信网络的串行时钟。SPI波特率设置寄存器SPIBRR决定发送和接收的位传输速率。通过SPIBRR可选择125种不同的波特率。

发送数据时，主控制器先送出SPICLK信号（频率应不超过器件系统时钟的1/4），然后向寄存器SPIDAT或SPTXBUF写数据即可以启动SPISIMO引脚上的数据发送（先发送最高有效位）。同时从控制器通过引脚SPISIMO将接收到的数据移入SPIDAT的最低有效位。当选定数量的位发送完时，则整个数据发送完毕。接收的数据按照右对齐格式存放于SPIRX-BUF中，以备CPU读取，同时，使状态寄存器SPISTS中的中断标志位SPI INTFLAG置1，如果寄存器SPICTL的中断使能位SPI NT ENA=1，则产生中断。

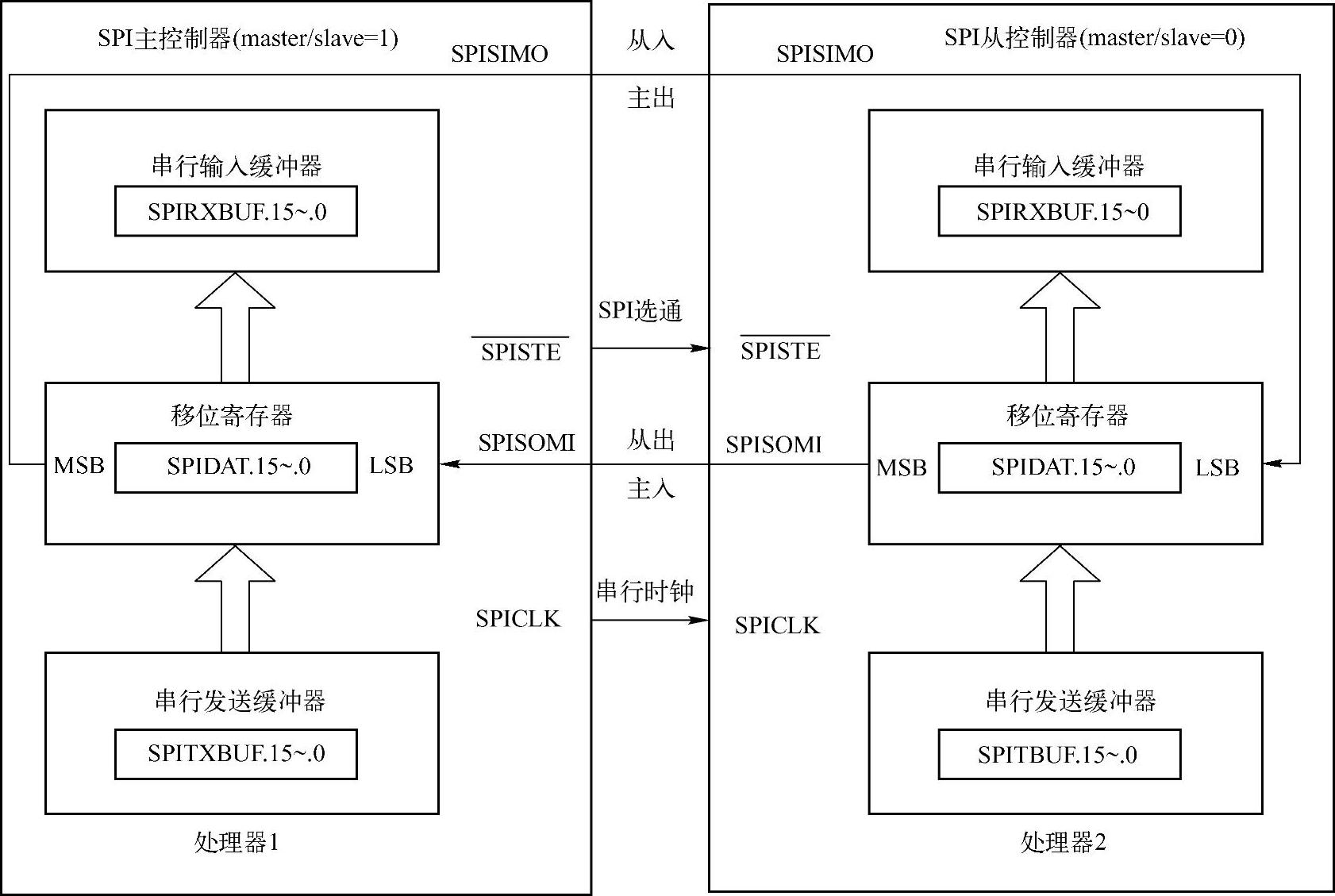

图11-3 SPI主控制器/从控制器连接(www.daowen.com)

在典型应用中，SPISTE引脚作为从控制器的片选信号，在接收主控制器的数据前将引脚置低，接收数据后再置为高。

将主控制器的数据传送给从控制器，数据传送完毕，申请中断。主控制器通过发出SPI-CLK信号启动数据发送，从控制器则通过检测SPICLK信号接收数据。一个主控制器可以连接多个从控制器，但是一次只允许一个从控制器给主控制器发送数据。
