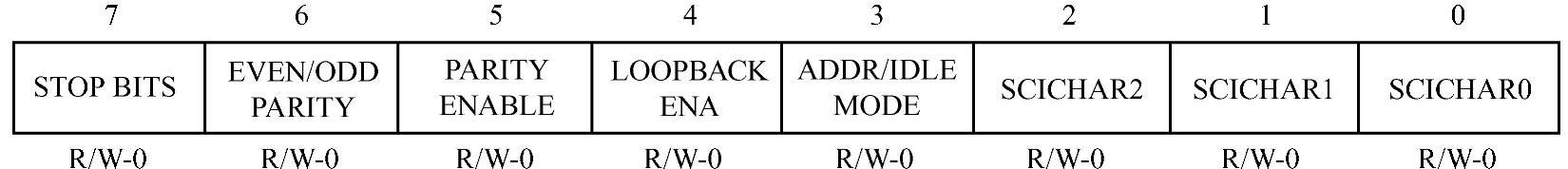

SCI通信控制寄存器（SCI Communication Control Register，SCICCR）定义了用于SCI的字符格式、协议和通信模式。

位7，STOP BITS：设置SCI停止位的个数，它指定发送的停止位的个数。接收器只检测一个停止位。

●1：两个停止位。

●0：一个停止位。

位6，EVEN/ODD PARITY：SCI奇偶校验选择位。当位5（PARITY ENABLE）置1时，本位选择是偶校验还是奇校验，即发送和接收的字符中1的个数是偶数还是奇数。

●1：偶校验。

●0：奇校验。

位5，PARITY ENABLE：SCI奇偶校验使能位。该位禁止或使能奇偶校验功能。如果SCI处于地址位多处理器模式（通过本寄存器的位3设置），则地址位也包含在奇偶性计算范围内。对于少于8位的字符，余下未用的位不包含在奇偶性计算范围内。

●1：使能奇/偶校验功能。

●0：禁止奇/偶校验（在发送或接收过程中不产生奇偶校验位）。(www.daowen.com)

位4，LOOP BACK ENA：自测模式使能位。使能后，发送（Tx）引脚在内部连接到接收（Rx）引脚。

●1：使能自测模式。

●0：禁止自测模式。

位3，ADDR/IDLE MODE：SCI多处理器模式选择位。该位选择多处理器通信协议。多处理器通信和其他通信模式是不同的，因为它使用了SLEEP和TXWAKE功能（分别是SCICTL1寄存器的位2和位3）。由于地址位模式在每帧中增加了一个额外的位，所以一般的通信常用空闲线模式。空闲线模式还与RS-232通信兼容。

●1：选择地址位模式。

●0：选择空闲线模式。

位2～0，SCICHAR2～0：字符长度选择位。这些位选择SCI的字符长度，从1～8位可选。长度少于8位的字符在SCIRXBUF和SCIRXEMU中是以右对齐且在SCIRXBUF中不需要用0填补。字符的长度选择情况见表10-2。

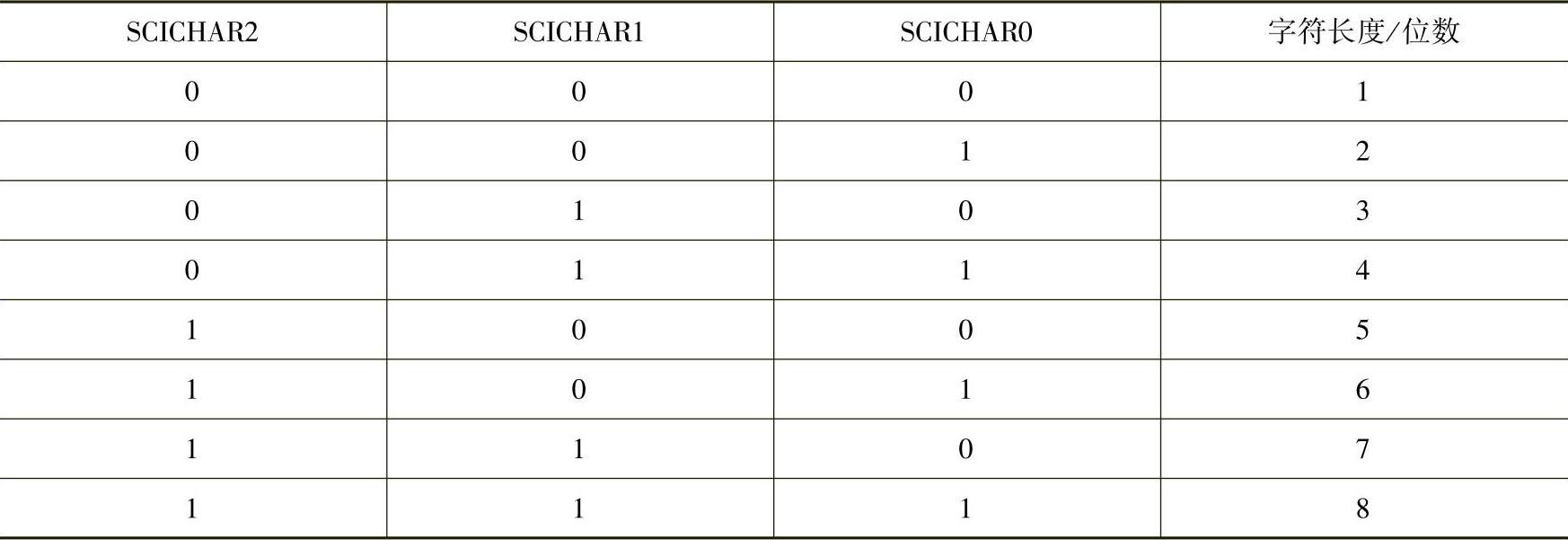

表10-2 字符的长度选择
