SCI异步通信格式既可以使用单线通信（单路），也可以使用两线通信（双路）。在这种模式下，每一帧都由一个起始位、1～8个数据位、一个可选的奇偶校验位和1～2个停止位组成。每个数据位有8个SCICLK周期。

收到一个有效的起始信号后，接收器开始工作。一个有效的起始信号是通过4个连续的内部SCICLK周期的零位来识别，如图10-6所示。如果任何一位不是0，则处理器停止启动过程，并且开始寻找下一个起始位。

图10-6 SCI异步通信格式

对于紧跟在起始位后的位，处理器通过对每个位的中间3次采样值来确定该位的值。这些采样分别出现在第4个、第5个和第6个时钟周期，而且根据多数表决（3取2）原则确定该位的值。图10-6所示为异步通信格式示意图，图中说明了如何查找起始位以及多数表决原则执行的位置。

由于接收器自动与帧同步，所以外部发送和接收器件都不需要使用同步串行时钟。同步串行时钟可以由器件各自产生。

图10-7所示为接收器信号时序的一个例子，条件是：

1）地址位唤醒模式（地址位不出现在空闲线模式中）。

2）每个字符由6位组成。

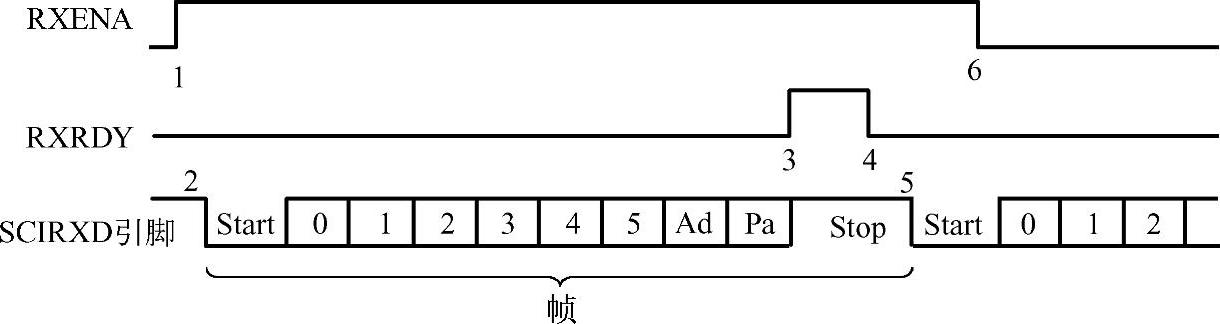

图10-7 通信模式中SCIRX信号时序图

说明：

1）RXENA标志位（SCICTL1寄存器的位0）置1，使能接收器。

2）数据到达SCIRXD引脚，检测到起始位。

3）数据从RXSHF移至接收缓冲器（SCIBRXUF），申请中断。RXRDY标志位（SCIR-XST.6）置1表示接收到一个新的字符。

4）程序读SCIRXBUF寄存器，RXRDY标志自动清零。(www.daowen.com)

5）SCIRXD引脚接收到新的数据字节，检测到起始位，然后清除。

6）RXENA清零，禁止接收器。RXSHF寄存器继续组合数据，但是不会将数据传送到接收缓冲寄存器。

图10-8所示是发送器信号时序图的一个例子。条件是：

1）地址位唤醒模式（地址位不会出现在空闲线模式中）。

2）每个字符包含3个位。

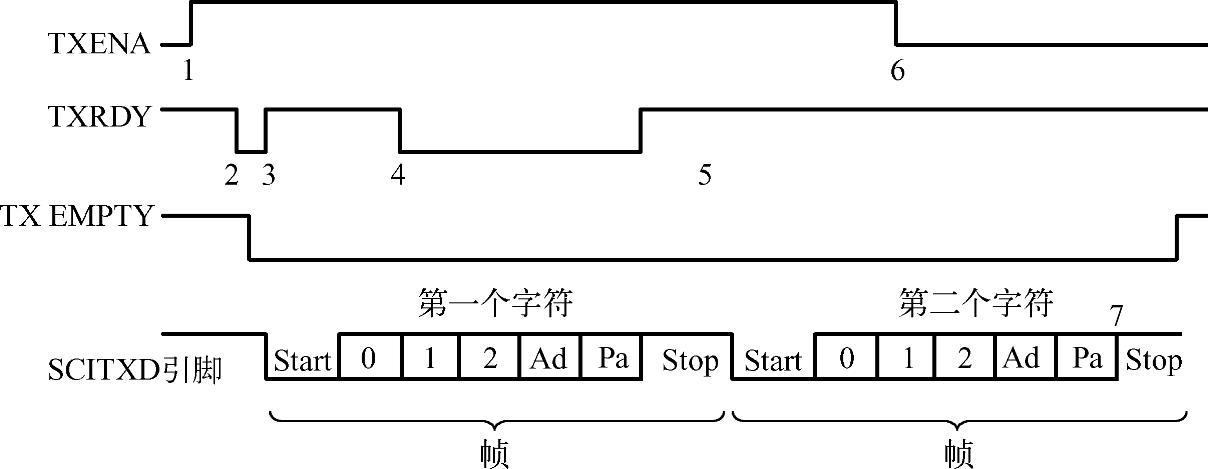

图10-8 通信模式中SCITX信号时序图

说明：

1）TXENA位（SCICTL1寄存器的位1）置l，使能发送器，发送数据。

2）写SCITXBUF，发送器非空，TXRDY标志清零。

3）SCI发送器将数据传送到移位寄存器（TXSHF），发送器准备接收第二个字符（置TXRDY为1），并且申请中断（当置TXINT ENA位为1，使能中断）。

4）在TXRDY置1后，程序将第二个字符写入SCITXBUF寄存器（当第二个字符写入到SCITXBUF寄存器后，会再次清除TXRDY）。

5）第一个字符发送完毕，开始传第二个字符传送至移位寄存器TXSHF。

6）TXENA位清零，禁止发送器，SCI完成当前字符的发送。

7）第二个字符发送完毕，发送器空，并已经为发送新的字符做好准备。
