空闲线多处理器模式优化方案

在空闲线(Idle-Line)多处理器协议中(ADDR/IDLEMODE=0),数据块与数据块之间通过较长的空闲时间分开,而且这个空闲时间比数据块内部帧与帧之间的空闲时间长得多。空闲线协议通过在某一帧之后使用10位或更多的空闲时间来指示一个新数据块的开始。其中,每一位的时间可以直接从波特率算得。空闲线多处理器数据格式如图10-4所示。

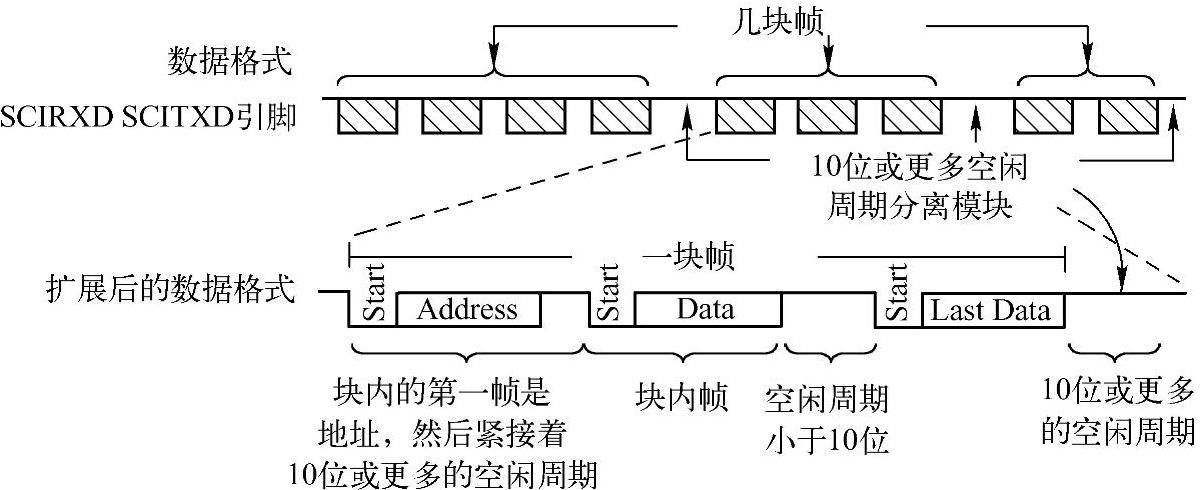

图10-4 空闲线多处理器模式的数据格式

(1)空闲线模式的执行步骤

空闲线模式的执行步骤如下:

1)收到块起始信号后唤醒SCI。

2)处理器识别下一个SCI中断。

3)中断服务程序将接收到的地址和自己存储的地址进行比较。

●如果地址相同,即本设备被寻址到,则服务程序清除SLEEP位,并且接收该地址块余下的数据部分。

●如果地址不相同,即本设备未被寻址,则保持SLEEP位为1。这将允许在SCI端口检测到下一个地址块开始信号前,CPU继续执行主程序,而不会中断。

(2)块起始信号

传送块起始信号可以有两种模式:(www.daowen.com)

1)通过延长上一块的最后一个数据帧与下一块的地址帧之间的时间,人为地产生一段10位或更长的空闲时间。

2)SCI在向SCITXBUF寄存器写数据之前先将TXWAKE位(SCICTL1寄存器的位3)置1,这样会发送一个准确的11位空闲时间。在这种模式中,串行通信线就不会产生不必要的空闲时间(在设置TXWAKE位之后,发送地址之前,需要将一个任意的字节写到SCITXBUF寄存器中以便SCI端口送出空闲时间)。

(3)唤醒临时标志(WUT)

WUT(Wake-up Temporary)与TXWAKE位相关。WUT是一个内部标志,并且与TXWAKE一起构成双缓冲器。当TXSHF从SCITXBUF中加载数据时,TXWAKE的内容就会加载至WUT中,同时TXWAKE被清为零。

发送块起始信号:为了在数据块发送顺序中送出一个长度为一帧的起始信号,需要按如下步骤操作:

1)向TXWAKE位写入1。

2)为了发送块起始信号,必须向SCITXBUF寄存器(发送数据缓冲器)写入一个数据字,数据内容可以是任何值。当块起始信号发出时,所写的第一个数据字无效被忽略。当释放TXSHF(发送移位寄存器)后,SCITXBUF的内容就会移入TXSHF,也将TXWAKE的值复制至WUT,最后清除TXWAKE。由于将TXWAKE设成1,所以起始位、数据位和奇偶校验位将会紧跟在上一帧停止位后由发送的11位空闲周期替代。

3)向SCITXBUF寄存器写入一个新的地址值。为了使TXWAKE位的值能够移入WUT,则需要将一个无用的数据字先写入到SCITXBUF寄存器中。由于TXSHF和WUT都是双缓冲器结构,所以当这个无效的数据字移入TXSHF寄存器后,用户可以向SCITXBUF(或TXWAKE)寄存器再写入需要发送的数据。

(4)接收器操作

串行通信接口SCI接收器的工作不依赖于SLEEP位的状态。然而,除非检测到地址帧,否则接收器既不会设置RXRDY位和其他错误状态位,也不会申请接收中断。
