2个32位的数字比较器可以与时间标记计数器比较。

当捕获寄存器（CAP1/CAP2）不用捕获模式时，即在APWM模式，捕寄存器（CAP1/CAP2）的值用于周期值和比较值。

通过影子寄存器APRD和ACMP（CAP3/CAP4）可以实现双缓冲。随着写入操作或CTR=PRD事件触发，影子寄存器的值就会立即传送到捕寄存器1（CAP1）和捕寄存器（CAP2）中。

在APWM模式下，向捕获寄存器（CAP1/CAP2）写入值，相应地也把同样的值写入到影子寄存器（CAP3/CAP4）中。这种模式就像立即模式一样，向捕获寄存器（CAP3/CAP4）写入会唤醒影子寄存器模式。

初始化时，必须写入激活的周期寄存器和比较寄存器，同时这些初始值也会写入到影子寄存器中。在以后的运行中更新比较器的数据时，仅仅更新影子寄存器即可。在APWM模式下的PWM波形如图8-7所示。

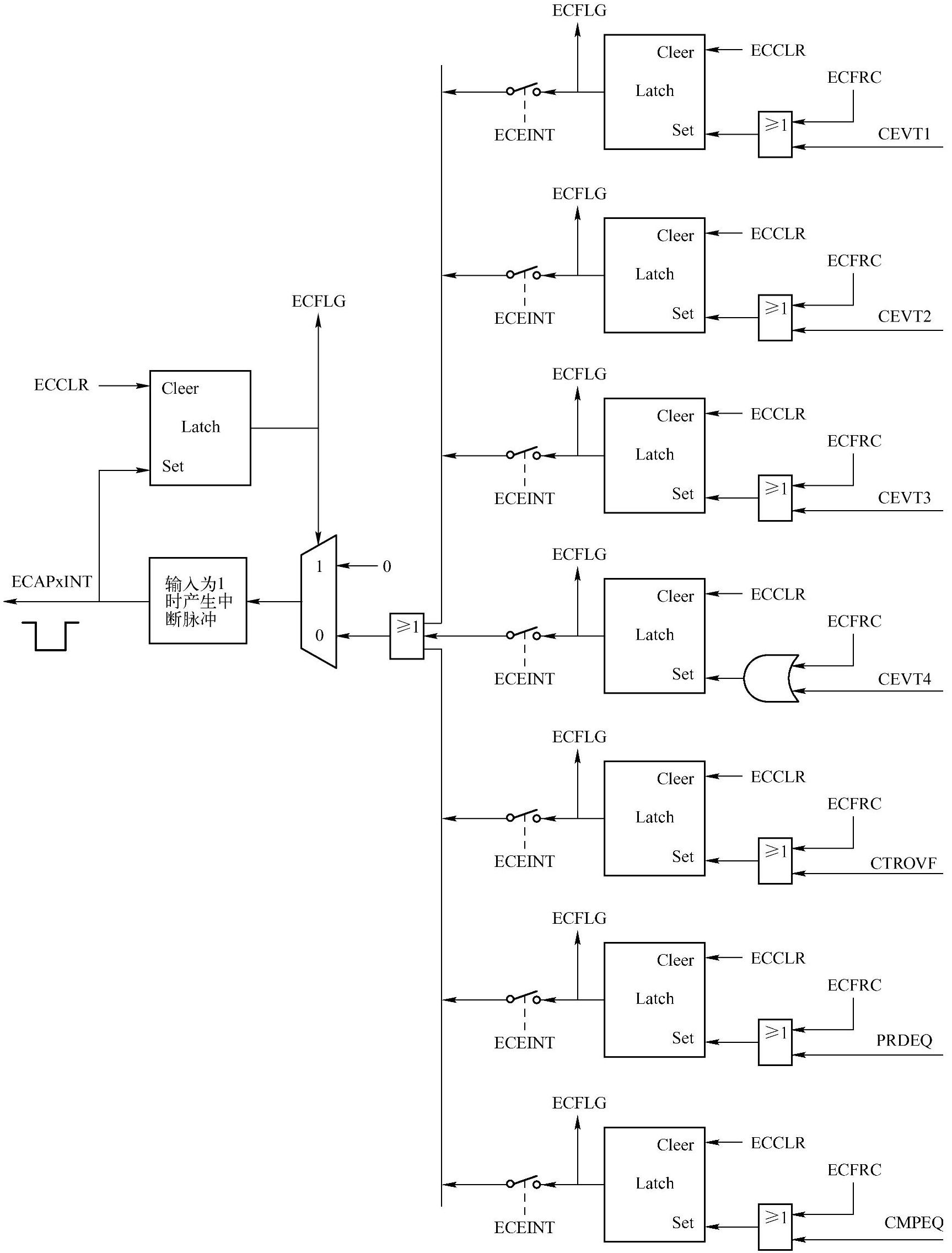

图8-6 捕获模块的中断

图8-7 在APWM模式运行的PWM波形

在APWM模式下，要激活高电平输出（APWMPOL=0）需按下述编程方式实现：

CMP=0x0000 0000 持续输出低电平（0%占空比）

CMP=0x0000 0001 输出高电平1个时钟周期

CMP=0x0000 0002 输出高电平2个时钟周期(www.daowen.com)

CMP=PERIOD 输出高电平超过1个时钟周期（＜100%占空比）

CMP=PERIOD+1 全周期输出高电平（100%占空比）

CMP＞PERIOD+1 全周期输出高电平

在APWM模式下，要激活低电平输出（APWMPOL=1）需要下述编程方式实现：

CMP=0x0000 0000 持续输出高电平（0%占空比）

CMP=0x0000 0001 输出低电平1个时钟周期

CMP=0x0000 0002 输出低电平2个时钟周期

CMP=PERIOD 输出低电平超过1个时钟周期（＜100%占空比）

CMP=PERIOD+1 全周期输出低电平（100%占空比）

CMP＞PERIOD+1 全周期输出低电平

例，对于信号上升沿触发计数器的时间测量方法。图8-8所示为捕获模块工作在连续捕获模式下的例子。在该图中，没有复位且捕获事件不满足边沿要求时，时间标记计数器（TSCTR）增计数，这样就能测出信号周期。

在捕获事件中，时间标记计数器（TSCTR）的内容首先被捕获，随后Mod4计数器进入下一个状态。当时间标记计数器（TSCTR）达到0xFFFF FFFF时，计数器变为0x0000 0000，然后置位CTROVF标志位，接着中断产生；捕获的时间标记此时是有效的，第4个事件发生后，CEVT4触发中断，CPU很容易从捕获寄存器中读取数据。
