SyncOut配置能力及其应用场景

对于每一个模块都有许多可用的选择。

对于同步输入SyncIn的选择有:

●在到来的同步选通时,用相位计数器装入自身的计数器,即使能(EN)开关闭合。

●不动作或忽略到来的同步选通,即使能(EN)开关打开。

●同步流通,即同步输出SyncOut连接到同步输入SyncIn。

●主模式,在PWM边界提供一个同步,即同步输出SyncOut连接到CTR=PRD。

●主模式,在任意可编程时间点提供一个同步,即SyncOut连接到CTR=CMPB。

●模块为独立工作模式,不为其他模块提供同步信号,即SyncOut连接到X(禁止)。

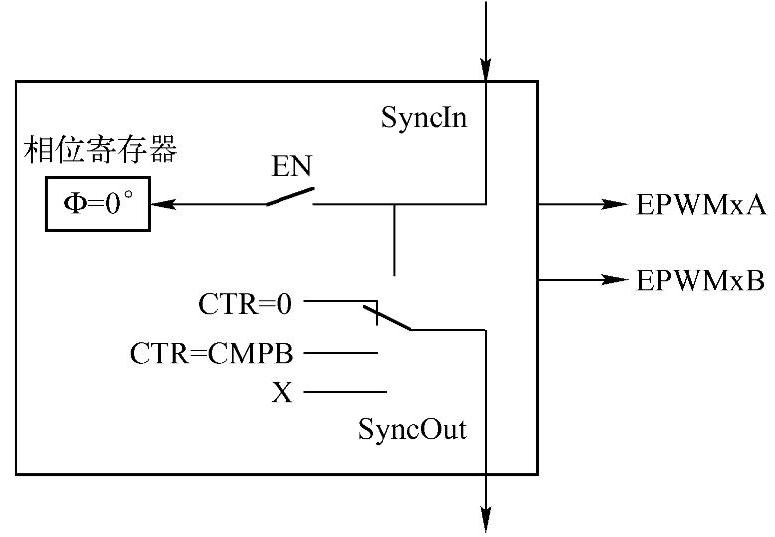

图7-17 ePWM模块简化框图

对于同步输出SyncOut的选择有:(www.daowen.com)

●同步流通,即同步输出SyncOut连接到同步输入SyncIn。

●主模式,在PWM边界提供一个同步,即同步输出SyncOut连接到CTR=PRD。

●主模式,在任意可编程时间点提供一个同步,即SyncOut连接到CTR=CMPB。

●模块为独立工作模式,不为其他模块提供同步信号,即SyncOut连接到X(禁止)。

对于SyncOut的每一个选择,一个模块可以选择在到来的同步选通输入时,用相位计数器装入自身的计数器,或者选择通过使能开关忽略它。尽管有多种可能的组合,最常见的主模块和从模块模式由图7-18给出。

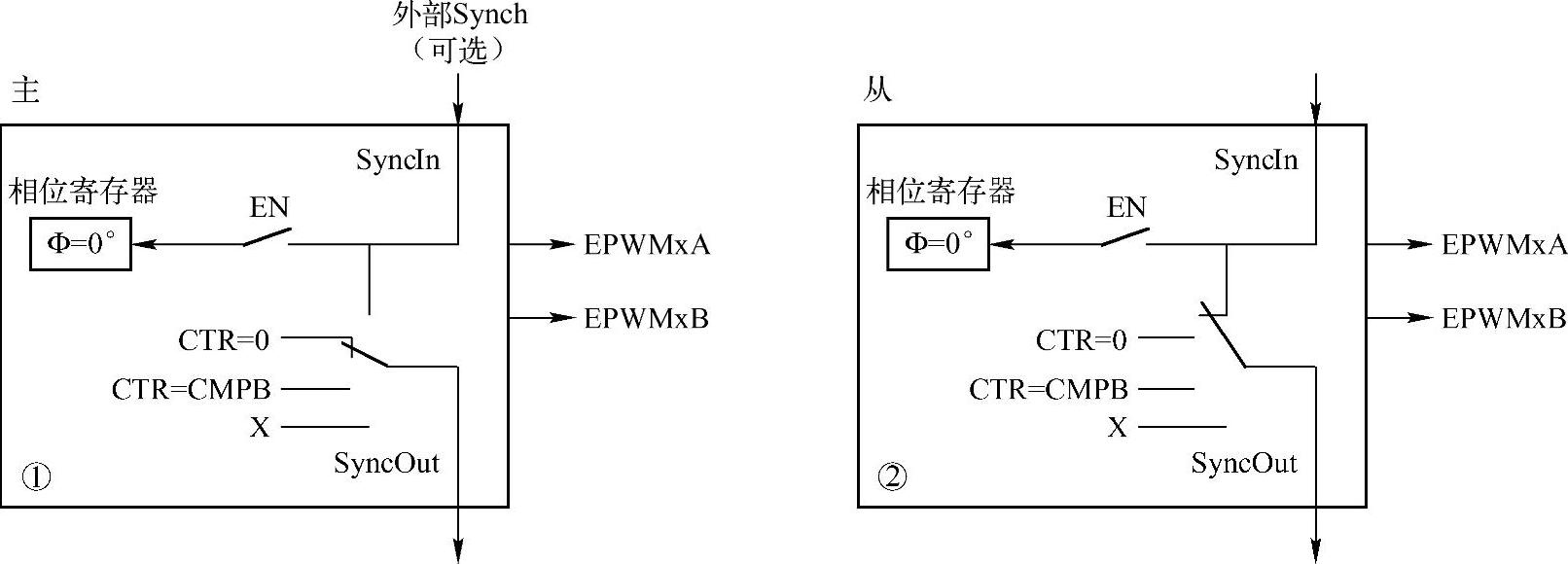

图7-18 EPWM1配置为典型的主模块、EPWM2配置为从模块

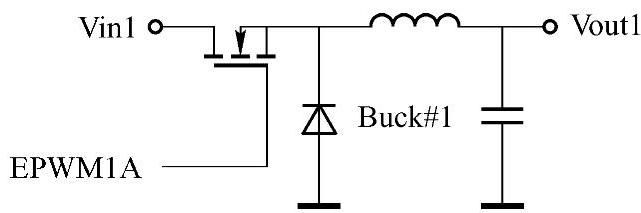

图7-19 降压逆变拓扑电路
