脱开区子模块由以下寄存器来进行控制：脱开区选择寄存器TZSEL、脱开区控制寄存器TZCTL、脱开区中断使能寄存器TZEINT、脱开区标志寄存器TZFLAG、脱开区清除寄存器TZCLR和脱开区强制寄存器TZFRC。所有的脱开区寄存器都是受EALLOW保护的。信号低有效，当这些信号中的一个信号为低时表明发生了一个脱开事件。每个ePWM模块都可以设置为忽略和使用这些信号，哪个脱开输入信号引脚与ePWM模块相关联由TZSEL寄存器确定。脱开信号可以与系统时钟同步，也可以不与系统时钟同步。

对于一个ePWM模块，每个输入都可以配置为一个周期事件或单发脉冲事件。通过TZSEL（CBCn）和TZSEL（OSHTn）控制位来进行配置。

（1）周期（Cycle-by-cycle，CBC）脱开

当一个周期脱开事件发生时，TZSEL寄存器确定了应该采取什么动作来控制ePWMxA和ePwMxB的输出，表7-6列出了可能的几种动作。另外，周期脱开事件标志寄存器将置位，如果TZEINT和PIE外设已经使能，将发生中断。

如果脱开事件已经消失，当ePWM的时基计数器（TBCTR）计数到0时，将自动清除故保护引脚上的状态。因此在这种模式下，脱开保护事件将在每个PWM的周期清除。TZ-FLG[CBC]标志位将保持置位，直到人为清除。当标志位清除时，如果周期脱开故障仍然存在，标志位将立刻置位。(www.daowen.com)

（2）单发（One-shot，OSHT）脉冲脱开

当一个单发脉冲脱开故障发生时，TZSEL寄存器确定了应该采取什么动作来控制eP-WMxA和ePWMxB的输出，见表7-6所列，单发脉冲脱开事件标志位将置位，如果TZEIN和PIE使能将发生中断。单发脉冲脱开状态必须通过TZCLR[OST]位人为清除。

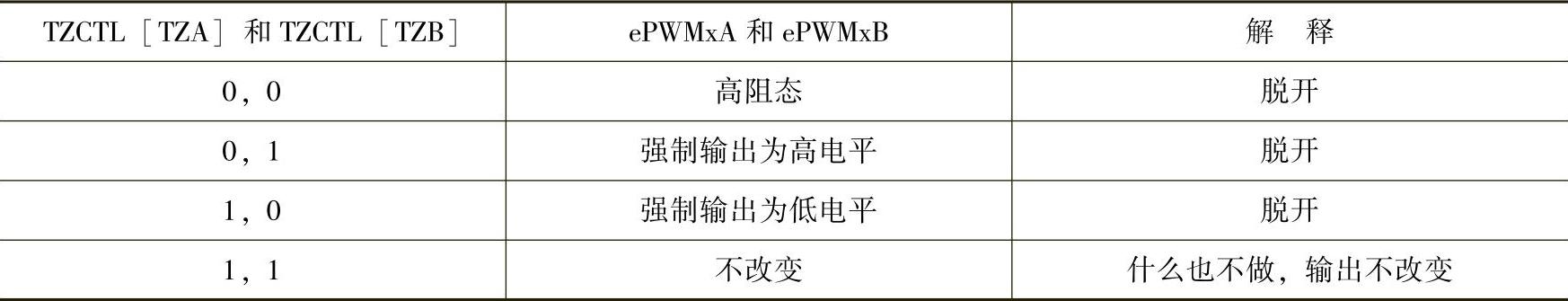

表7-6 脱开事件的可能动作
