计数比较子模块通过两个比较寄存器来产生两个独立的比较事件：

●CTR=CMPA，时基计数器（TBCTR）的值等于计数比较寄存器A（CMPA）的值（TBCTR=CMPA）。

●CTR=CMPB，时基计数器（TBCTR）的值等于计数比较寄存器B（CMPB）的值（TBCTR=CMPB）。

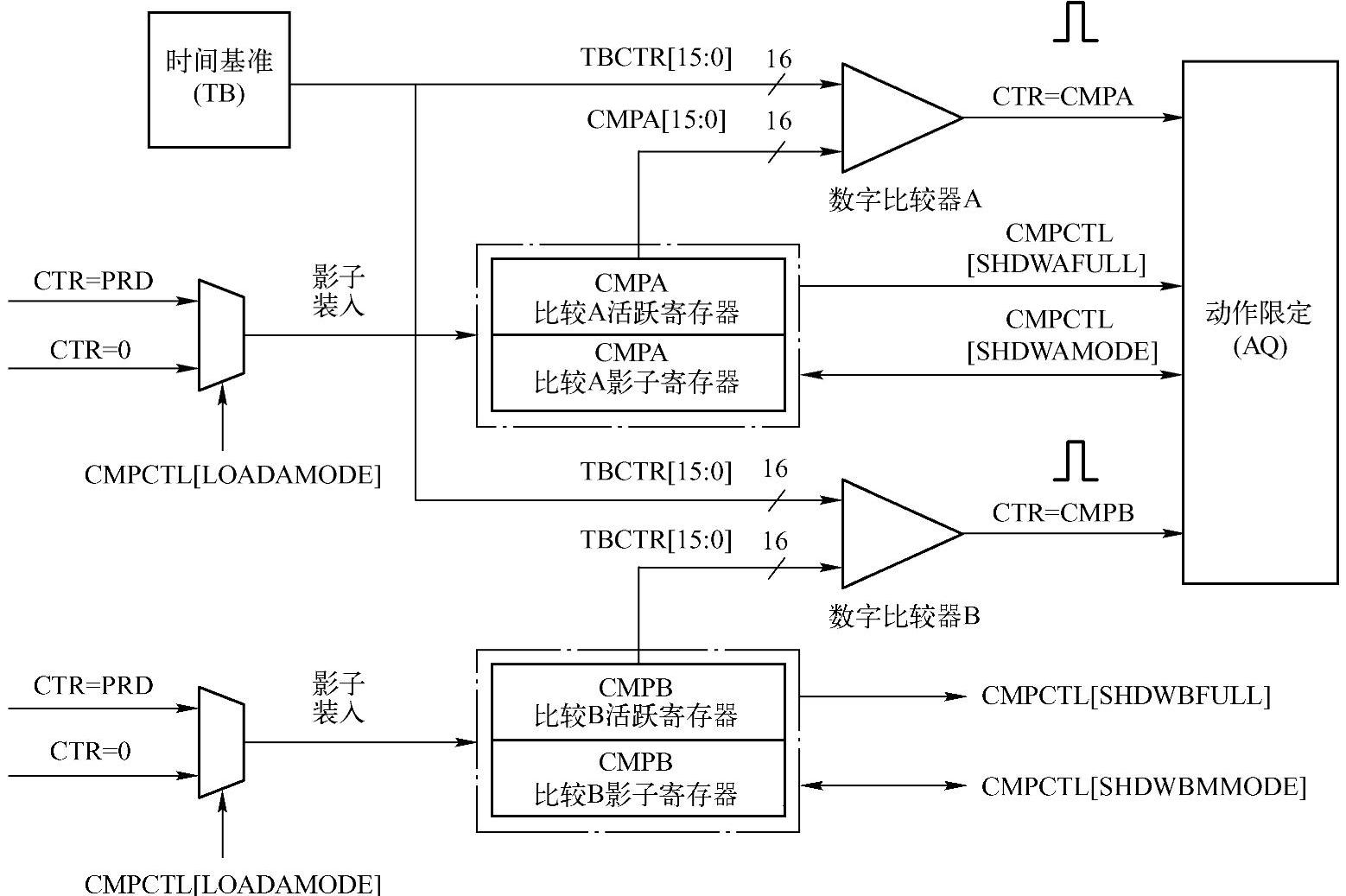

图7-6 计数比较子模块框图

对于增计数和减计数模式，每个周期只发生一次比较事件。对于增减计数模式，当计数比较寄存器值在0x0000～TBPRD之间时，每个周期发生两次比较事件。当计数比较寄存器的值为0x0000或TBPRD时，每个周期只发生一次比较事件。这些事件将送到动作限定子模块去。

计数比较寄存器A（CMPA）和计数比较寄存器B（CMPB）各自都有一个影子寄存器，这样可以实现寄存器与硬件的同步。计数比较寄存器和对应的时基周期影子寄存器地址是一样的。通过对CMPCTL[SHDWAMODE]和CMPCTL[SHDWBMODE]位操作来使能或禁止时基周期影子寄存器。

●影子模式。清除CMPCTL[SHDWAMODE]位可以使能计数比较寄存器A（CMPA）

影子模式，清除CMPCTL[SHDWBMODE]位可以使能计数比较寄存器B（CMPB）(www.daowen.com)

影子模式。当计数比较寄存器A（CMPA）和计数比较寄存器B（CMPB）影子寄存器都使能时将出错。当影子寄存器使能时，影子寄存器中的值在下列事件发生时将写到计数比较寄存器中：

CTR=PRD时基计数器（TBCTR）的值等于周期值。

CTR=0（Zero）时基计数器（TBCTR）的值等于0。

两者CTR=PRD和CTR=0。

被送到动作限定子模块的事件，只能通过计数比较寄存器的值来产生，而不能通过影子寄存器来产生。

●立即装载模式。该模式寄存器的写和读操作不用通过影子寄存器实现。

计数比较子模块在3种计数方式即增计数方式、减计数方式及增减计数方式下，都可以产生比较事件。
