内部温度传感器可以测量器件的结温。通过一个由ADCCTL1.TEMPCONV位控制的开关，传感器输出可以用ADC的通道A5采样。该开关可以使通道A5连接到外部ADC输入引脚或内部温度传感器输出。当采样温度传感器时，ADCINA5引脚的外部电路对采样无影响。

随着器件结温升高，温度传感器的输出及ADC转换值增大。偏移值定义为0℃时对应的转换值LSB值如图5-8所示。该信息可用于将ADC传感器采样值转换为温度值。确定温度的传输函数为

温度值=（传感器采样值-偏移值）×斜率

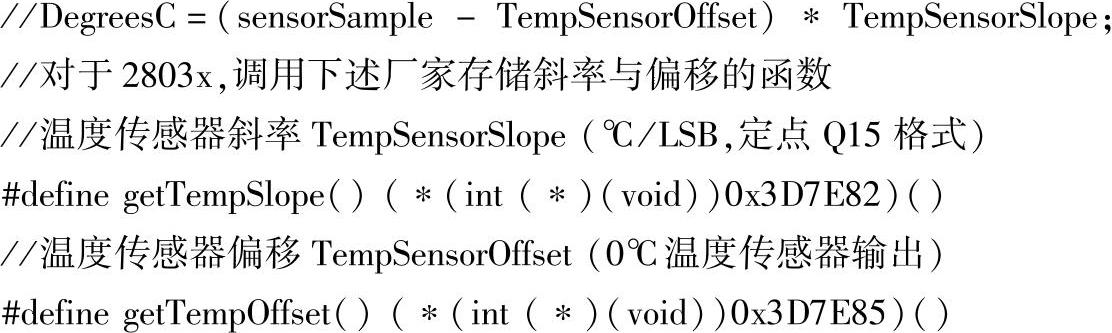

对于2803x可以使用位于下述存储单元的函数，获得厂家对每个器件校准的斜率与偏移值：

●0x3D7E82：斜率（℃/LSB，定点Q15格式）。

●0x3D7E85：偏移值（0℃时LSB值）。

给出的数值是假定3.3V全量程范围的，使用内部参考模式自动采用该固定范围。但是如果使用外部模式，温度传感器值必须调整以适应外部参考电压。

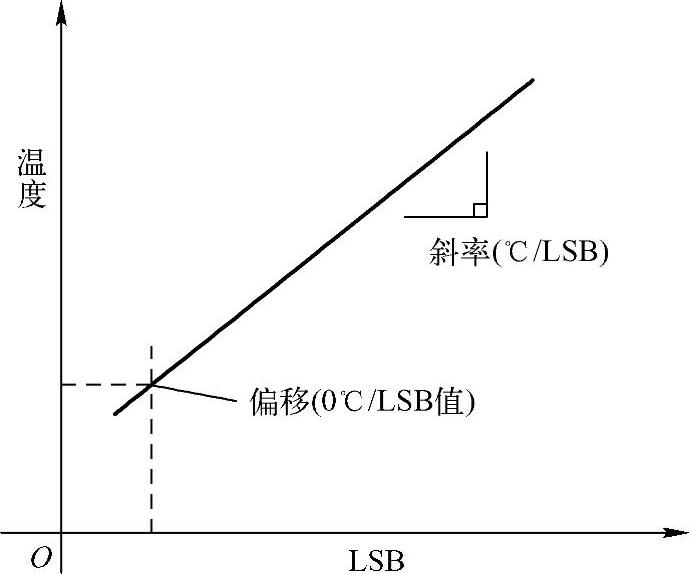

图5-8 温度传感器传输函数

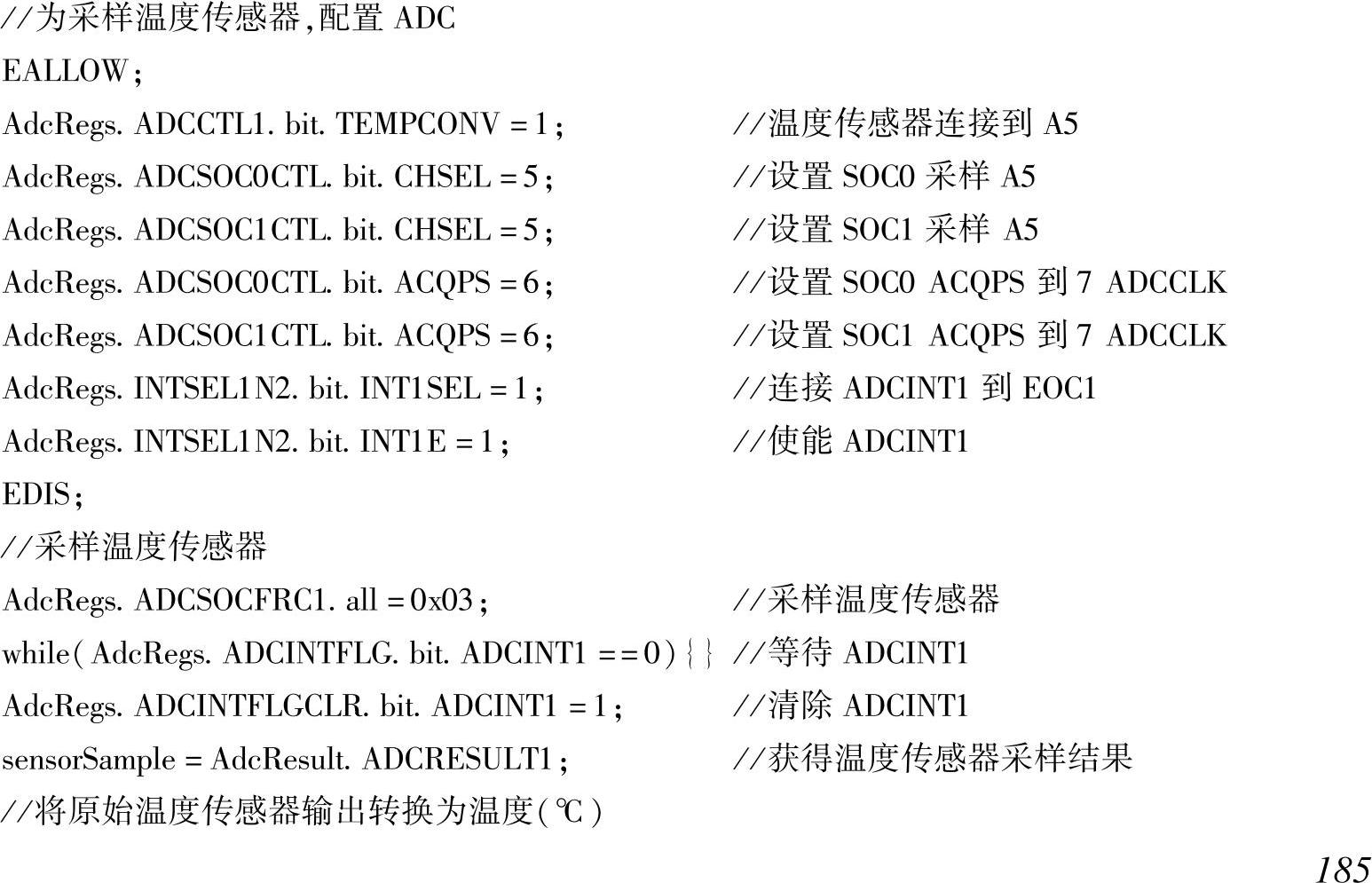

TI的头文件包含实例工程，可以方便地采样温度传感器，并将结果转换为两种不同的温度单位。使用该温度传感器有如下3步：(www.daowen.com)

1）为采样温度传感器，配置ADC。

2）采样温度传感器。

3）将结果转换为温度单位，如℃。

下面是一个实例。

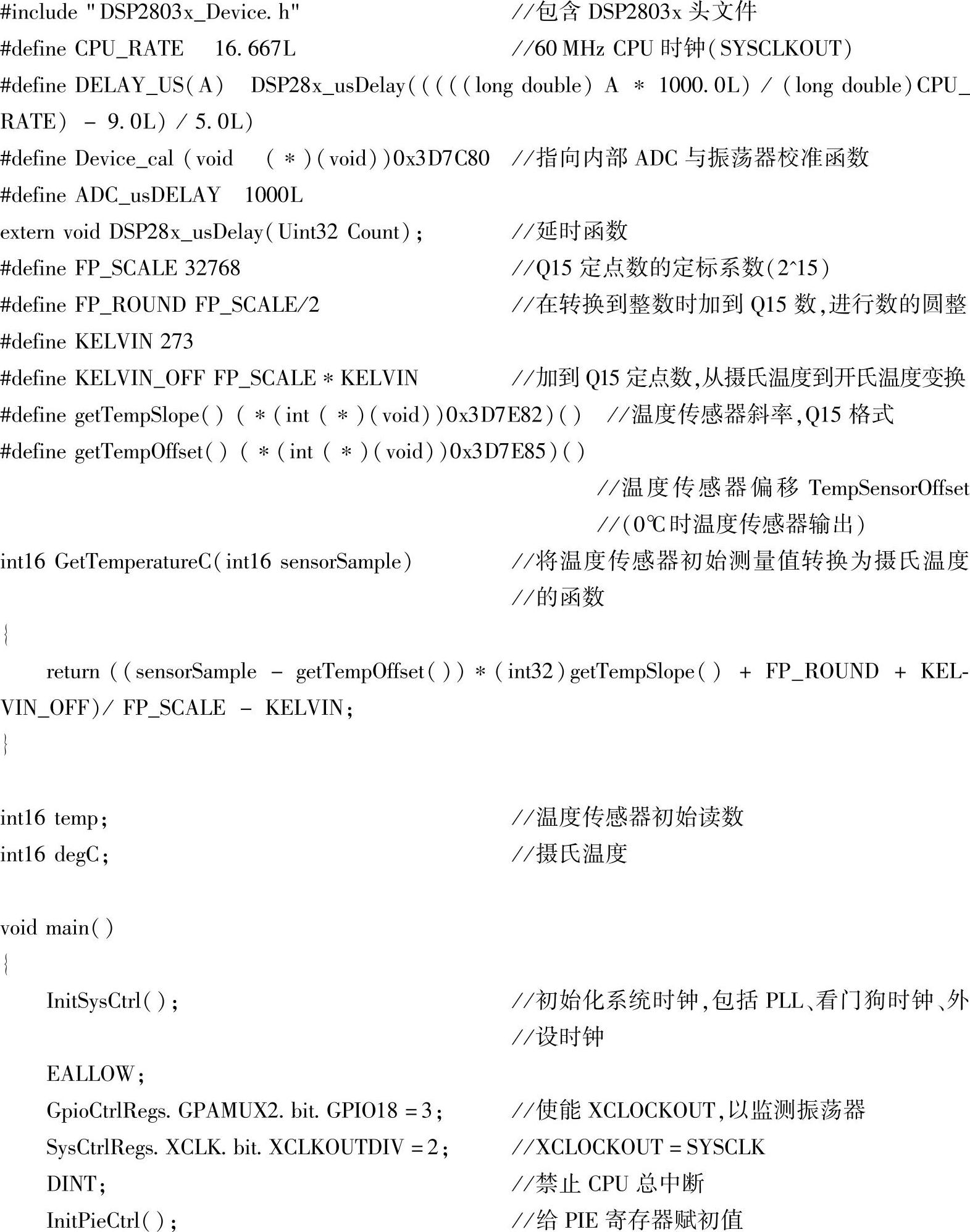

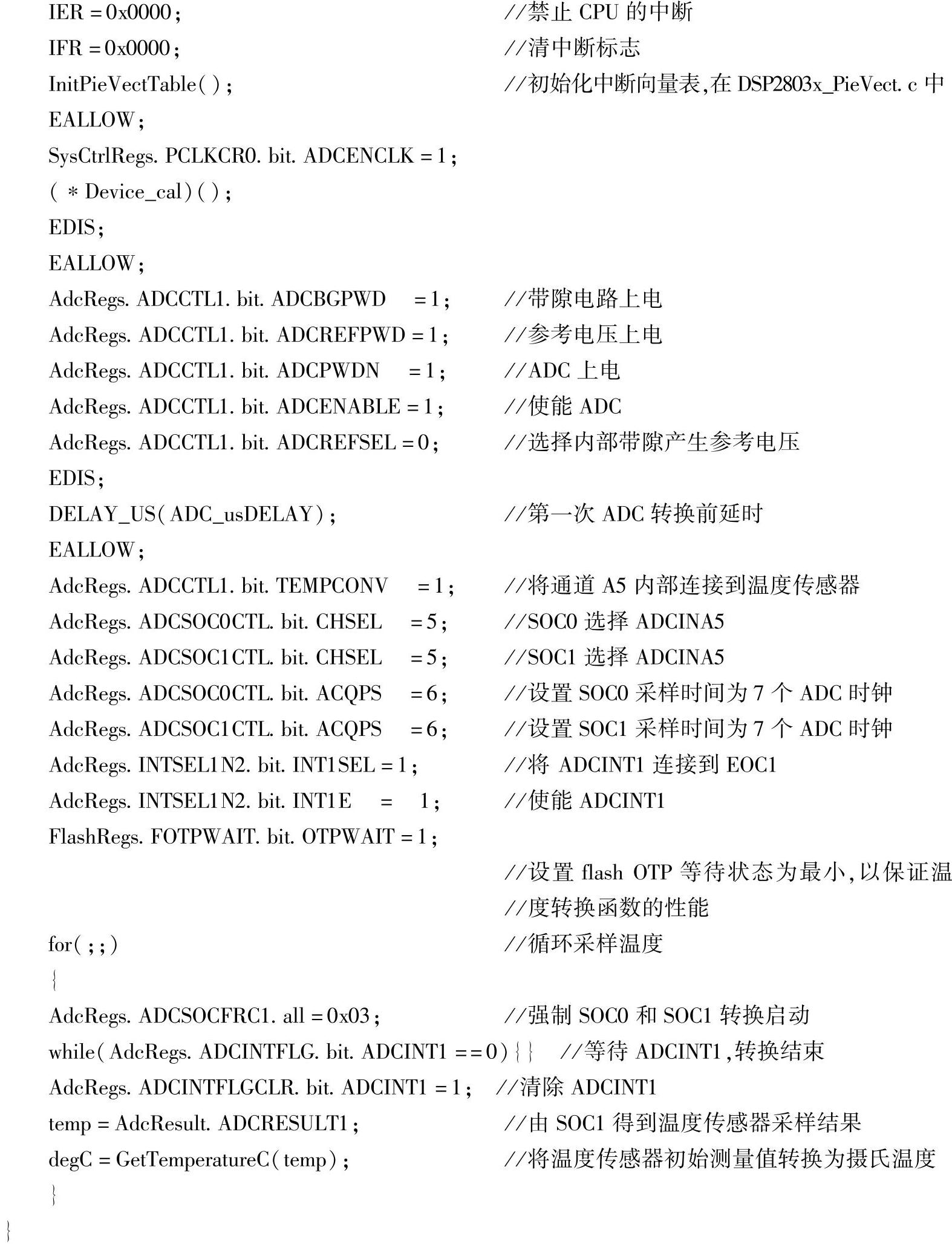

例5-1 通过片内温度传感器与A-D转换器测量芯片摄氏温度。温度值在变量temp和degC中，degC为摄氏温度。
