2803x DSP内部有一个12位模-数转换器(Analog to Digital Converter,ADC)模块。模-数转换器的模拟电路包括前端模拟多路开关(MUX)、采样/保持电路(S/H)、转换内核、电压调节器及其他模拟支持电路。数字电路被称为外包(Wrapper),包括可编程的转换电路、结果寄存器、与模拟电路的接口、与外设总线的接口以及与其他片内模块的接口。
与以前的ADC类型不同,该ADC不是基于排序器的。用户容易通过一次触发实现一系列转换。操作的基本原理是以单独转换的配置为中心,该转换被称为SOC(Start of Conver-sion,转换启动)。
该A-D转换器的功能包括:
●12位ADC内核,内含两套采样/保持(Sample/Hold,S/H)电路。
●同时采样或顺序采样模式。
●模拟电压输入范围0~3.3V,或以参考电压VREFHI/VREFLO按比例。
●以系统时钟频率全速运行,无需预定标。
●多达16通道,多路选通输入。(www.daowen.com)
●16个转换启动(SOC)。触发、采样窗与通道可配置。
●16个结果寄存器存储转换结果,每个寄存器可独立寻址。
●多个触发源可以启动A-D转换。包括软件(S/W)立即启动、ePWM1~8、GPIO XINT2、CPU定时器0/1/2、ADCINT1/2。
●9个PIE中断。可配置在任意转换后申请中断。

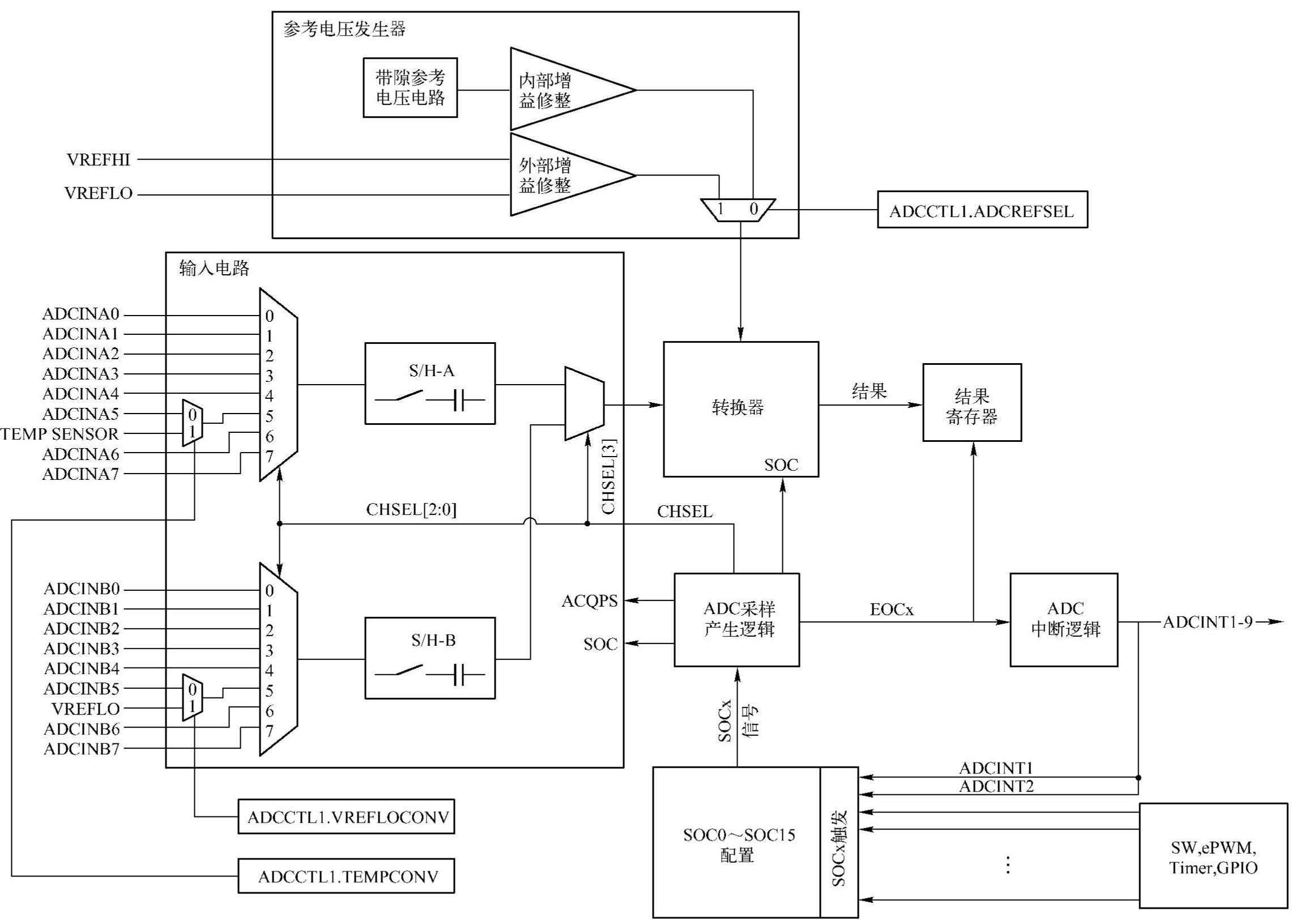

ADC模块的原理框图如图5-1所示。
图5-1 ADC模块原理框图
