间接寻址方式（Indirect Addressing Mode）操作数的物理地址存放在32位寄存器XAR0～XAR7中。在C28x的间接寻址中所用的寄存器直接出现在指令中。在C2xLP的间接寻址中，由3位的辅助寄存器指针（ARP）选择指令使用哪个辅助寄存器作为间接寻址寄存器。

AMODE的取值不同，则间接寻址方式也不同。下面介绍C28x、C2xLP以及循环间接寻址方式。

1.C28x间接寻址方式

C28x间接寻址方式有5种形式：∗XARn++、∗--XARn、∗+XARn[AR0]、∗+XARn[AR1]和∗+XARn[3bit]，其说明分别见表3-7～表3-11。

表3-7 AMODE=x时∗XARn++的语法说明

注：指令执行后，若是loc16，则XARn=XARn+1；若是loc32，则XARn=XARn+2。

指令实例：

MOVL XAR2，#Array1 ；将Arrayl的起始地址装入XAR2

MOVL XAR3，#Array2 ；将Array2的起始地址装入XAR3

MOV @AR0，#N-1 ；将循环次数N装入AR0

Loop：

MOVL ACC，∗XAR2++ ；将XAR2所指存储单元内容装入ACC，之后XAR2加2

MOVL ∗XAR3++，ACC ；将ACC内容存入XAR3所指存储单元，之后XAR3加2

BANZ Loop，AR0-- ；循环判断是否AR0=0，不为0转，且AR0减1

该程序段实现将起始地址Array1开始的N个存储单元（32位）的内容复制到Array2开始的存储单元。

表3-8 AMODE=x时∗--XARn的语法说明

指令实例：

MOVL XAR2，#Array1+N∗2 ；将Array1的结束地址装入XAR2

MOVL XAR3，#Array2+N∗2 ；将Array2的结束地址装入XAR3

MOV @AR0，#N-1 ；将循环次数N装入AR0

Loop：

MOVL ACC，∗--XAR2 ；XAR2先减2，XAR2所指存储单元内容装入ACC

MOVL ∗--XAR3，ACC ；XAR3先减2，将ACC内容存入XAR3所指存储单元

BANZ Loop，AR0-- ；循环判断是否AR0=0，不为0转，且AR0减1

表3-9 AMODE=x时∗+XARn[AR0]的语法说明

表3-10 AMODE=x时∗+XARn[AR1]的语法说明

指令实例：

MOVW DP，#Array1ptr ；DP指向Array1指针位置

MOVL XAR2，@Array1ptr ；将Array1指针装入XAR2

MOVB XAR0，#16 ；AR0=16，AR0H=0

MOVB XARl，#68 ；AR1=68，AR1H=0

MOVL ACC，∗+XAR2[AR0]

MOVL P，∗+XAR2[AR1]

MOVL ∗+XAR2[AR1]，ACC

MOVL ∗+AR2[AR0]，P ；将Array1[16]的内容与Array1[68]的内容互换

表3-11 AMODE=x时∗+XARn[3bit]的语法说明

指令实例：

MOVW DP，#Array1ptr ；DP指向Array1指针位置

MOVL XAR2，@Array1ptr ；将Arrayl指针装入XAR2

MOVL ACC，∗+XAR2[2]

MOVL P，∗+XAR2[5]

MOVL ∗+XAR2[5]，ACC

MOVL ∗+XAR2[2]，P ；将Array1[2]的内容与Array1[5]的内容互换

注意：汇编器也可以将“∗XARn”作为一种寻址方式，这其实是“∗+XARn[3bit]”的特例“∗+XARn[0]”。

2.C2xLP间接寻址方式

C2xLP间接寻址方式在AMODE=0时有8种形式：∗、∗++、∗--、∗0++、∗0--、BR0++、∗BR0--和∗，ARPn。在AMODE=1时与C24x完全兼容。各种寻址方式综合说明见表3-12～表3-18。

表3-12 AMODE=x时∗的语法说明

表3-13 AMODE=x时∗++的语法说明

表3-14 AMODE=x时∗--的语法说明

指令实例：

MOVL XAR2，#Array1 ；将Arrayl的起始地址装入XAR2(www.daowen.com)

MOVL XAR3，#Array2 ；将Array2的起始地址装入XAR3

MOV @AR0，#N-1 ；将循环次数N装入AR0

NOP ∗，ARP2 ；ARP指针指向XAR2

SETC AMODE ；务必令AMODE=1

.lp_amode ；告知汇编器AMODE=1

Loop：

MOVL ACC，∗++，ARP3 ；将XAR2所指存储单元内容装入ACC，之后XAR2加2

；ARP指针指向XAR3

MOVL ∗++，ACC，ARP0 ；将ACC内容存入XAR3所指存储单元，之后XAR3加2

；ARP指针指向XAR0

BANZ Loop，∗--，ARP2 ；循环直至AR0=0，AR0减l。ARP指针指向XAR2

表3-15 AMODE=x时∗0++的语法说明

注：XAR0的低16位加到选定的32位寄存器中，XAR0的高16位被忽略。AR0作为一个16位的无符号数。

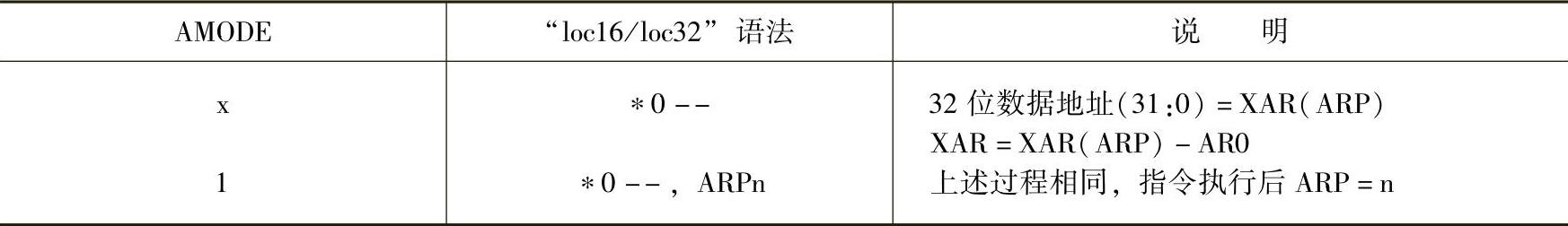

表3-16 AMODE=x时∗0--的语法说明

注：从选定的32位寄存器中减去XAR0的低16位，XAR0的高16位被忽略。AR0作为一个16位的无符号数。

表3-17 AMODE=x时∗BR0++的语法说明

注：XAR0的低16位反向进位加（rcadd）到选定的32位寄存器中，XAR0的高16位被忽略。操作不改变选定寄存器的高16位。

指令实例：

MOVL XAR2，#Arrayl ；将Arrayl的起始地址装入XAR2

MOVL XAR3，#Array2 ；将Array2的起始地址装入XAR3

MOV @AR0，#N ；将Array的长度N装入AR0，N必须是2的倍数

MOV @AR1，#N-1 ；将循环次数N装入AR1

NOP ∗，ARP2 ；ARP指针指向XAR2

SETC AMODE ；令AMODE=1

·lp_amode ；告知汇编器AMODE=1

Loop：

MOVL ACC，∗++，ARP3 ；将XAR2所指存储单元内容装入ACC，且XAR2加2

；ARP指针指向XAR3

MOVL ∗BR0++，ACC，ARP1 ；将ACC内容存入XAR3所指存储单元，XAR3反向进位加AR0

BANZ Loop，∗--，ARP2 ；循环直至AR0=0，AR0减l。ARP指针指向XAR2

表3-18 AMODE=x时∗BR0--的语法说明

注：从被选定寄存器的低16位反向借位减（rcsub）去XAR0的低16位。XAR0高16位被忽略。操作不会改变选定寄存器的高16位。

反向进位加法和反向借位减法通常用于FFT算法的数据重新排序。典型的使用方法是，AR0被初始化为（FFT点数）/2，使用反向进位寻址方式则可以自动产生存储FFT数据的地址。在C28x中，这种寻址方式限制数据块尺寸小于64KW，实际上大多数FFT运算都远小于这个数值。

3.循环间接寻址方式

循环间接寻址（Circular Indirect Addressing）有两种方式，说明分别见表3-19和表3-20。

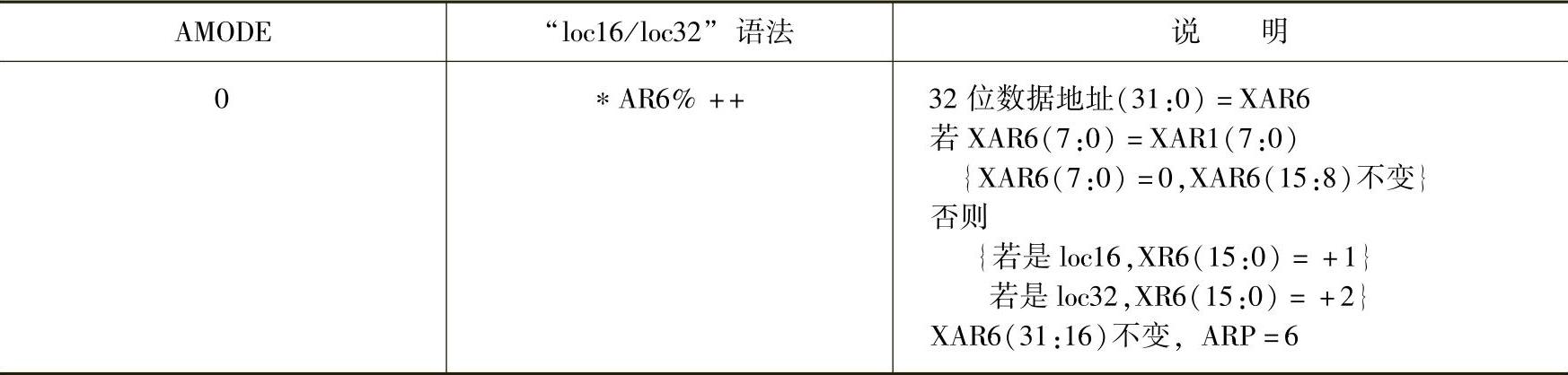

表3-19 AMODE=0时∗AR6%++的语法说明

注：这种寻址方式，循环缓冲器不能跨越64KW的页边界，被限制在数据空间的低64KW空间。

实例：计算有限脉冲响应（FIR）滤波器（X[N]为数据阵列，C[N]为系数矩阵）。

MOVW DP，#Xpointer ；将X[N]阵列Xpointer的页地址装入DP

MOVL XAR6，@Xpointer ；将当前的Xpointer值装入XAR6

MOVL XAR7，#C ；将C阵列的起始地址装入XAR7

MOV @AR1，#N ；将阵列大小装入AR1

SPM -4 ；设置乘积移位模式为右移4位

ZAPA ；ACC=0，P=0，OVC=0

RPT N-1 ；下一条指令重复执行N次

QMACL P，∗AR6%++，∗AR7++ ；ACC=ACC+P＞＞4

；P=（∗AR6%++）×（∗AR7++）＞＞32，修改指针

ADDL ACC，P＜＜PM ；最后累加

MOVL @Xpointer，XAR6 ；将XAR6存入当前Xpointer

MOVL @Sum，ACC ；将结果存入Sum

表3-20 AMODE=1时∗AR6%++的语法说明

注：这种寻址方式，没有循环缓冲器定位要求。
