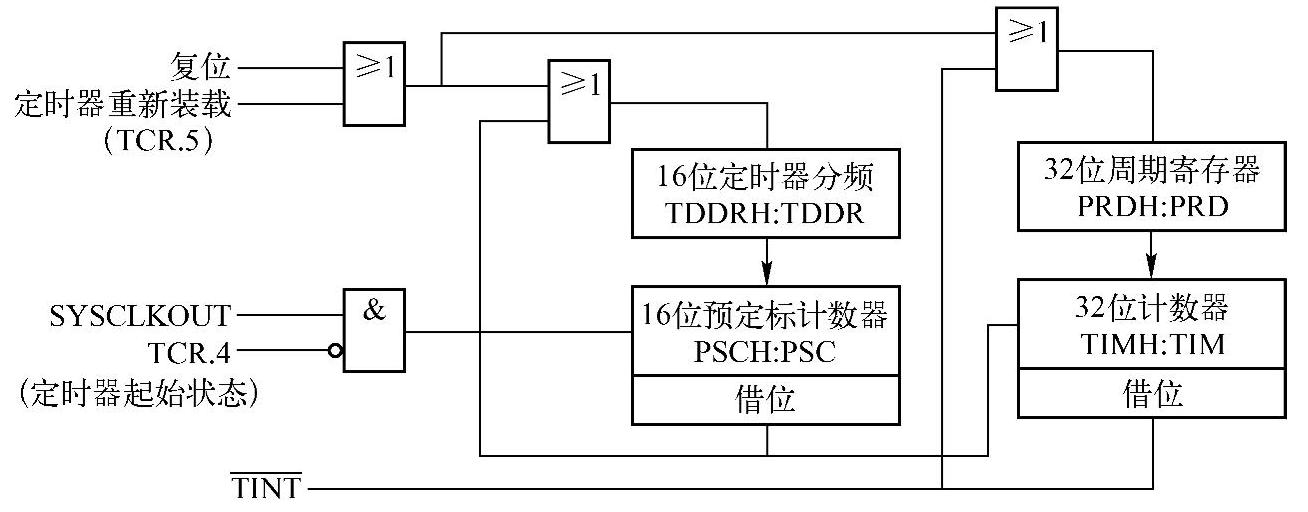

28x器件有三个32位CPU定时器（CPU TIMER）0/1/2。一般CPU定时器2保留给实时操作系统（RTOS），CPU定时器0、1留给用户使用。CPU定时器的框图如图2-14所示。

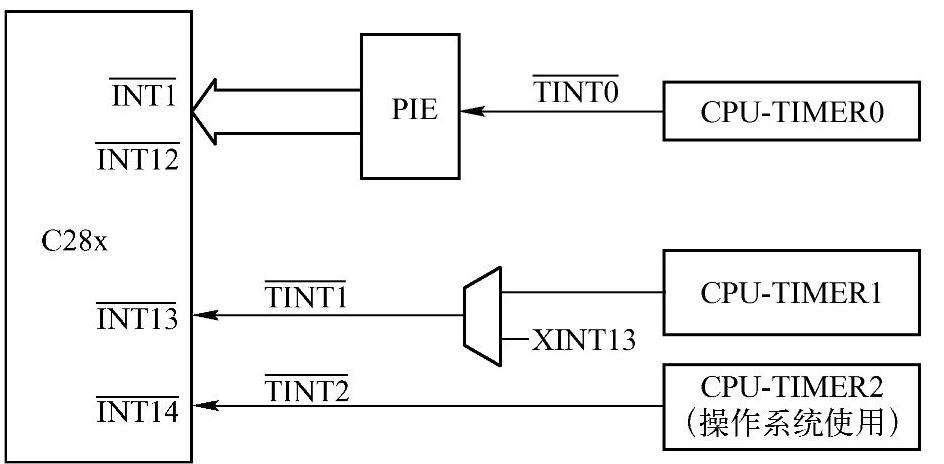

在28x DSP中，CPU定时器中断信号向CPU申请中断信号如图2-15所示。

在使用CPU定时器时，首先向32位计数寄存器（TIMH：TIM）内装入计数值，该值放在周期寄存器（PRDH：PRD）中。然后计数器按（TPR[TDDRH：TDDR]+1）SYSCLKOUT的周期递减，这里，TDDRH：TDDR为分频系数，SYSCLKOUT为系统时钟即CPU时钟。减到0后，就有一个定时器中断信号输出。CPU定时器包括如下寄存器。

图2-14 CPU定时器框图

图2-15 CPU定时器中断信号和输出信号

（1）计数寄存器TIMERxTIM和TIMERxTIMH（x=0，1，2）

16位CPU计数寄存器TIM含32位计数值（TIMH：TIM）中的低16位，16位寄存器TIMH含32位计数值（TIMH：TIM）中的高16位。每过（TDDRH：TDDR+1）个时钟时，（TIMH：TIM）就减1。减到0时，保存在32位周期寄存器（PRDH：PRD）中的周期值被重新装入32位计数寄存器（TIMH：TIM），同时产生定时器中断信号。

（2）周期寄存器TIMERx PRD和TIMERx PRDH（x=0，1，2）

16位CPU周期寄存器PRD含32位计数值（PRDH：PRD）中的低16位，16位寄存器PRDH含32位计数值（PRDH：PRD）中的高16位。计数寄存器（TIMH：TIM）减到0时，在下一个定时器输入时钟的开始，周期寄存器（PRDH：PRD）中的周期值被重装入32位计数寄存器（TIMH：TIM）。当定时器控制寄存器TCR中的TRB位置1时，重装载也会发生。

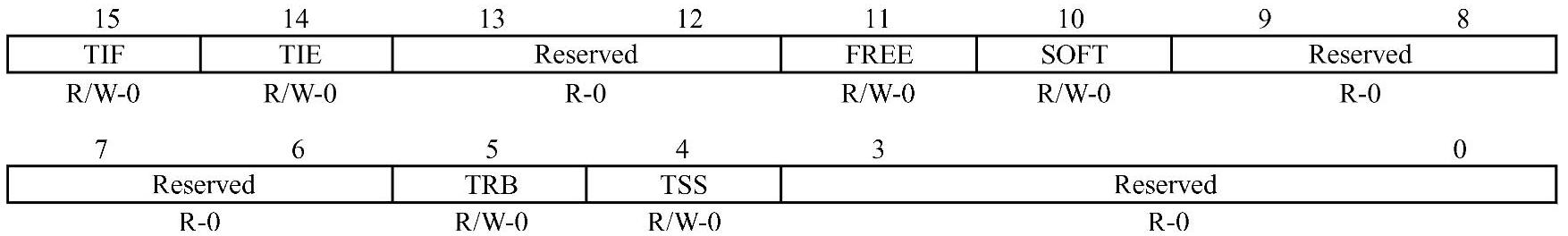

（3）控制寄存器TIMERx TCR（x=0，1，2）

●位15，TIF：定时器中断标志位。定时器减到0时置1，写1后清除。(www.daowen.com)

●位14，TIE：定时器中断使能位。置1使能中断。定时器减到0时，定时器发出中断请求。

●位13～12、位9～6、位3～0，保留位。

●位11～10，FREE SOFT：定时器仿真模式位。在高级语言环境下，如果遇到断点，这两位决定定时器的状态。在遇到软件断点后，如果FREE=1，则定时器继续运行。如果FREE=0，且SOFT=0，则定时器在（TIMH：TIM）寄存器下一次减操作时立即停止。如果FREE=0，且SOFT=1，则定时器在（TIMH：TIM）寄存器减到0时才停止。

●位5TRB：定时器重装载位。置1时，（TIMH：TIM）自动将（PRDH：PRD）的值装入，且（PSCH：PSC）自动将（TDDRH：TDDR）的值装入。

●位4，TSS：定时器停止状态位。置1时定时器停止。置0时定时器开始工作。复位时TSS为0，CPU定时器立即开始工作。

（4）预定标寄存器TIMERx TPR和TIMERx TPRH（x=0，1，2）

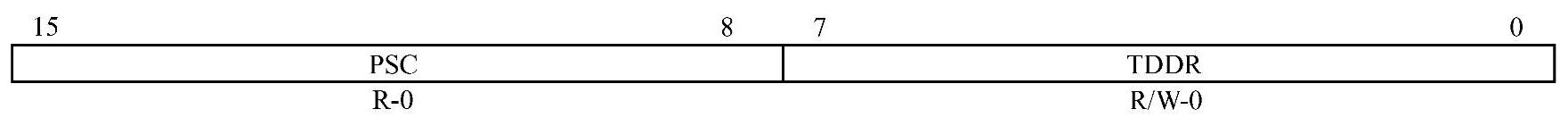

16位预定标寄存器TIMERxTPR格式如下。

●位15～8，PSC：预定标计数器（Prescale Counter）。当（PSCH：PSC）大于0时，每个SYSCLKOUT时钟都使（PSCH：PSC）减1。减到0后的第一个时钟会使（TDDRH：TDDR）的值装入（PSCH：PSC），同时（TIMH：TIM）减1。当寄存器TCR中的TRB位置1时，重装载也会发生。（PSCH：PSC）的值不能由软件设置，只能由（TD-DRH：TDDR）装入。复位后（PSCH：PSC）为0。

●位7～0，TDDR：定时器分频系数（CPU Timer Divide Down Ratio）。每（TDDRH：TDDR+1）个SYSCLKOUT时钟，会使（TIMH：TIM）减1。复位时（TDDRH：TDDR）清0。（PSCH：PSC）为0后的第一个时钟，或寄存器TCR中的TRB位置1时，都会使（TDDRH：TDDR）的值重新装入（PSCH：PSC）。

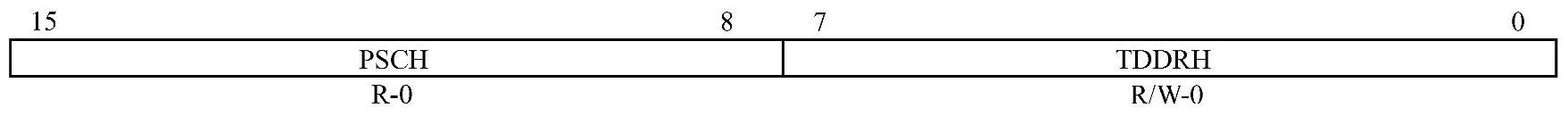

16位预定标寄存器TIMERx TPRH格式如下。

寄存器TIMERx TPRH的用法是与TIMERx TPR一起组成预定标计数器与分频系数。
