除正常（Normal）工作模式外，2803x有3种低功耗模式（Low Power Mode）。表2-11给出了各种低功耗模式的特点。

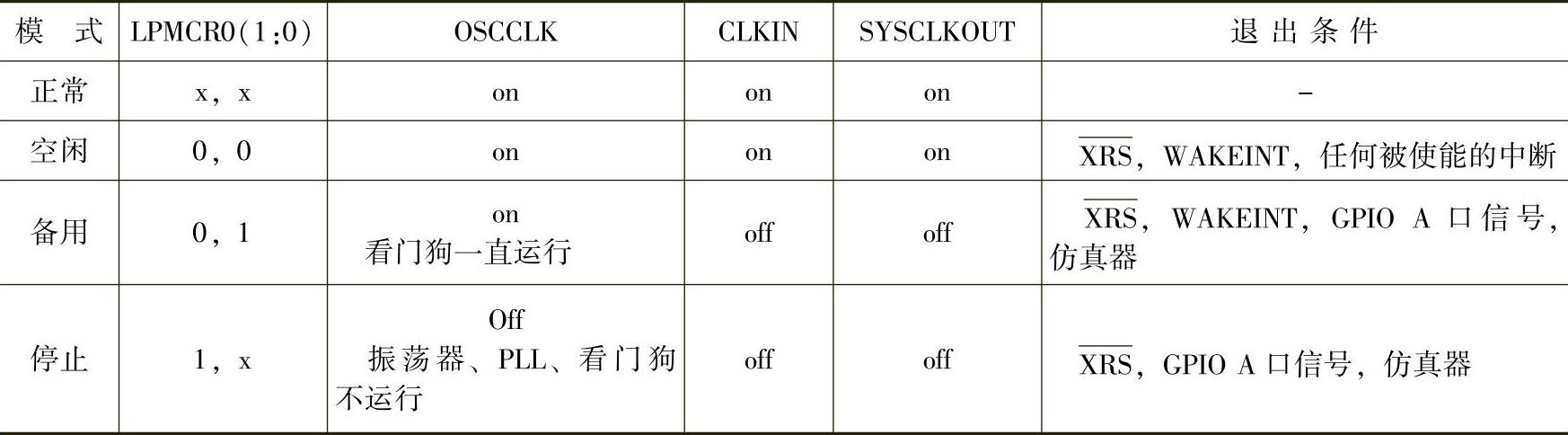

表2-11 2803x低功耗模式

其中，最后一列“退出条件”表示何种条件或何种信号可使DSP退出低功耗模式。这种信号必须保持足够长时间的低电平，以便DSP能响应它的中断申请。否则DSP不会退出该低功耗模式。

2803x空闲（IDLE）模式下，CPU的时钟输出SYSCLKOUT一直有效。在停止（HALT）和备用（STANDBY）模式下，甚至在CPU时钟（CLKIN）关掉的情况下，JTAG口都一直有效。

几种低功耗模式分别如下：

1）空闲模式。任何被使能的中断或NMI信号都可使DSP退出该模式。当LPMCR0寄存器的位LPM=00时，DSP进入该模式，此后LPM模块停止执行任务。

2）停止模式。在该模式下，只有等信号才可唤醒DSP。

3）备用模式。可以选择多个信号将DSP从备用模式下唤醒。LPMCR0寄存器可以设置被选择唤醒信号采样的OSCCLK时钟数。

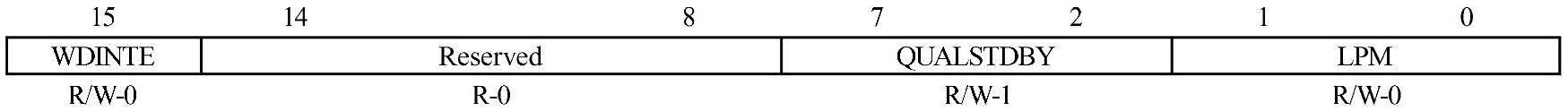

低功耗模式控制寄存器0（LPMCR0）的格式如下。(www.daowen.com)

●位15，WDINT：看门狗中断使能位。若为1，则允许看门狗中断从STANDBY模式唤醒器件。在寄存器SCSR中也必须使能看门狗中断。若为0，则不允许唤醒。

●位14～8，保留。

●位7～2，QUALSTDBY：设定输入信号采样的时钟数，用于将DSP从备用模式下唤醒。

000000=2个OSCCLK。

000001=3个OSCCLK。

…

111111=65个OSCCLK（复位值）。

●位1～0，LPM（Low Power Mode）：DSP的低功耗模式设置位。LPM模式位仅在IDLE指令执行后才有效。用户必须在执行IDLE指令之前设置好LPM模式位。
