一般情况下，在开发阶段并不需要代码安全保护，只有当软件开发完成后才需要。在代码烧进Flash存储器前（或烧进ROM前），可选择一个密码来保护自己的代码。一旦密码烧进PWL后，复位DSP或令CSMSCR寄存器中的FORCESEC位为1，DSP就处于安全状态。在安全存储器外面运行程序不需要密码，但调试时若访问安全存储器就需要密码。

CSM的寄存器见表2-7。

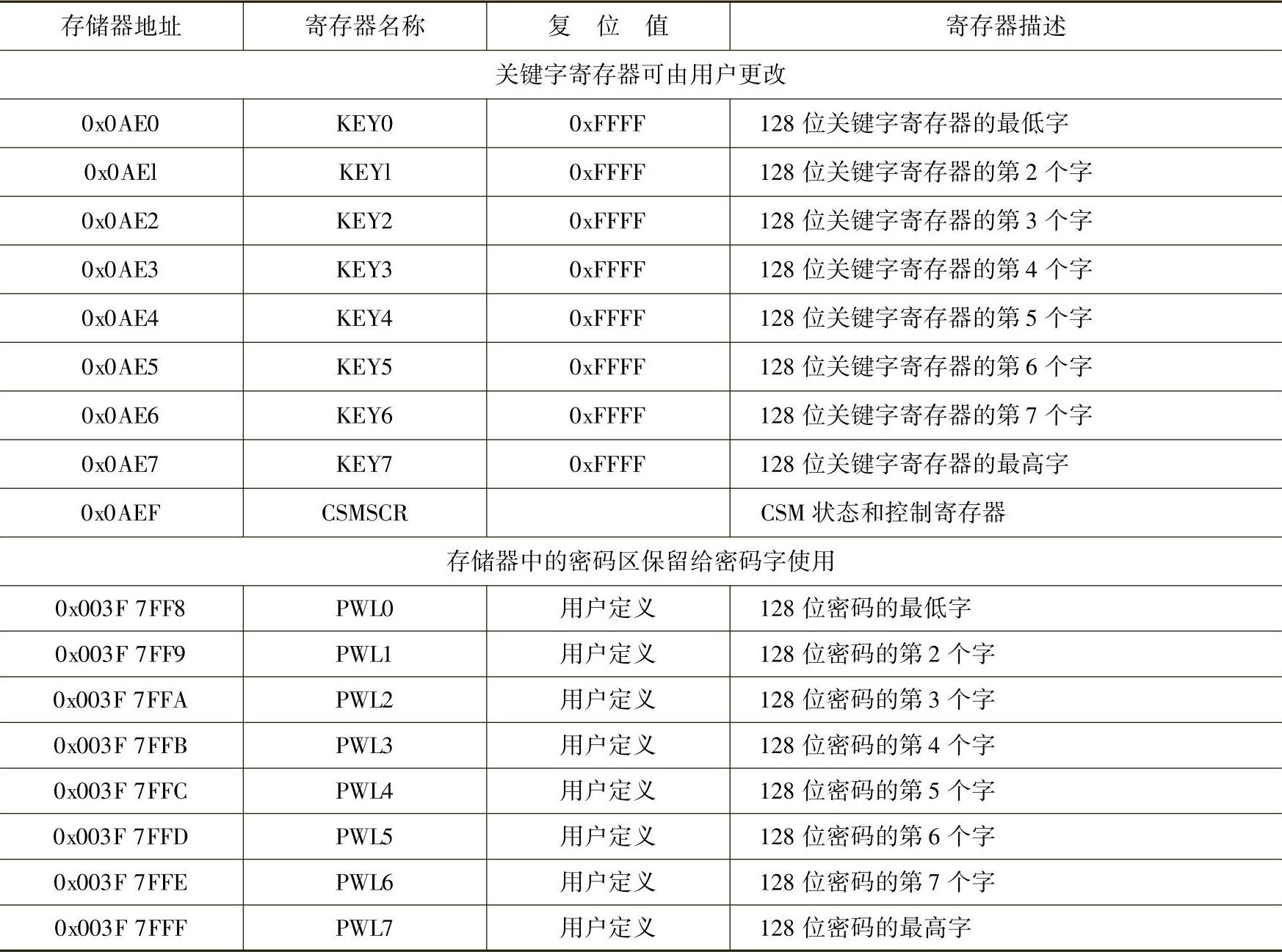

表2-7 代码安全模块CSM寄存器

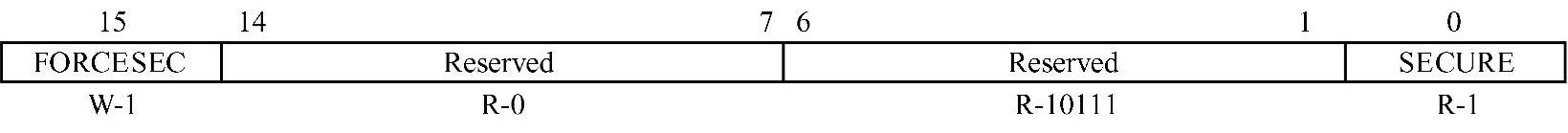

CSM状态和控制寄存器（CSMSCR）的格式为

●位15，FORCESEC：写1可以清零KEY寄存器，并使DSP安全（Security）。

●位14～1，保留。

●位0，SECURE：只读位，反映了DSP目前的状态。

1 DSP安全，CSM锁定。

0 DSP不安全，CSM被解锁。

在很多情况下需要使DSP不安全，下面是一些典型情况：

1）通过调试器（例如CCS）进行代码开发时。

2）用TI公司的烧写软件进行Flash烧写编程时。一旦用户提供了密码，烧写软件就使DSP中的安全逻辑失效，并开始对Flash编程。Flash烧写软件可以在没有密码的情况下使一个新DSP中的安全逻辑失效，因为新DSP中的Flash是擦除过的，其内容是全l。然而，对一个包含用户密码的DSP重新编程时则需要密码。

3）由应用程序确定的环境。例如，用片内的导引加载器编程Flash，或者需要在外部存储器或片内没有安全保护的存储器中执行代码，同时又需要对受保护的存储器进行查表操作时。建议一般不要这样做，因为从外部程序中提交密码会降低安全性。

为了使模块不安全，所有上述提到场合的操作方法都是一样的，此过程称为密码匹配流程（PMF），图2-6描述了该操作流程。PWF本质上就是一个从PWL中进行8次虚读（Dummy Read）并对KEY寄存器进行8次写的过程。

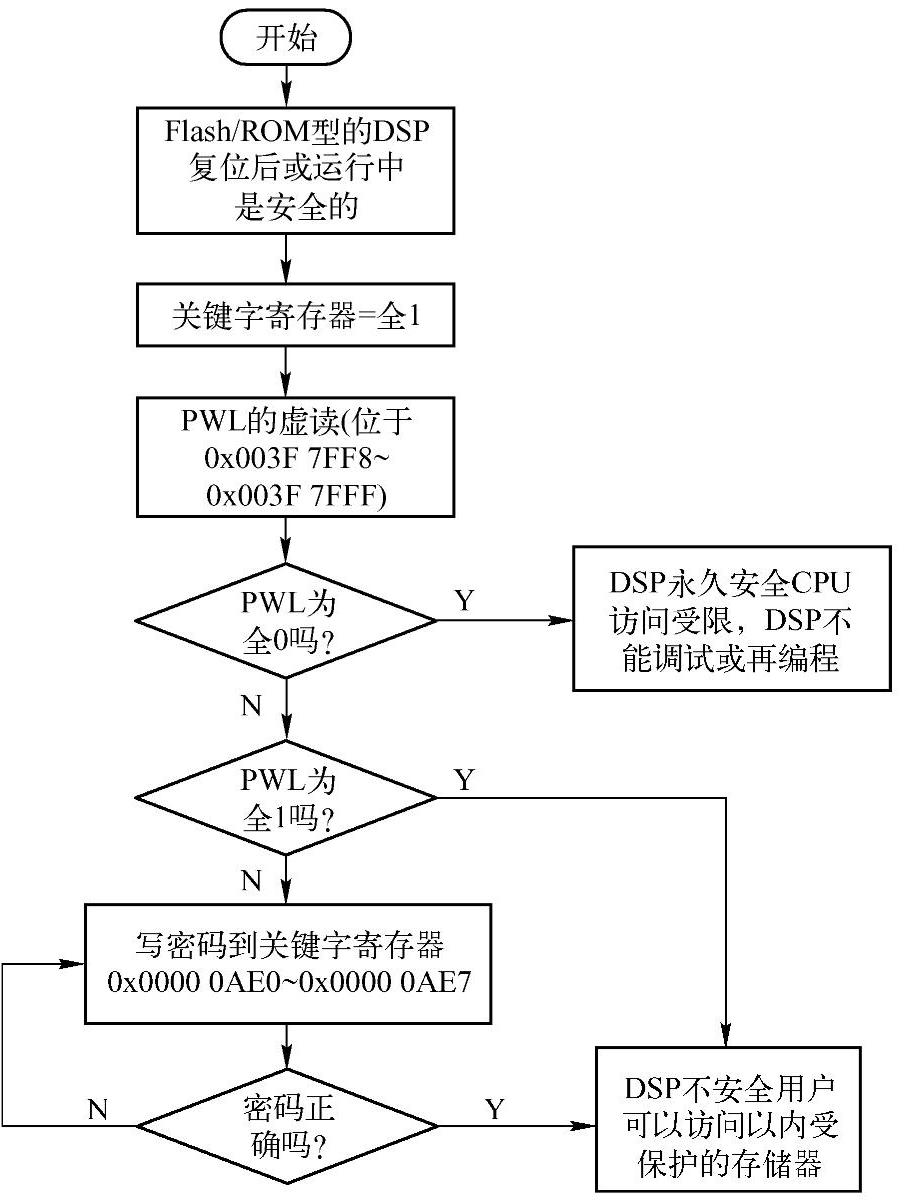

图2-6 密码匹配流程PMF

PMF在进行解除DSP的安全性操作时可能遇到两种情况：

【情况1】如果DSP在PWL处有密码，则须进行如下操作来解除安全保护。

①从PWL处进行8次虚读。

②写密码到KEY寄存器。

③如果密码正确，DSP就不安全了，否则DSP仍保持安全。(www.daowen.com)

【情况2】如果DSP没有密码保护，那么在PWL处应该是全1，那么须进行如下操作。

①从PWL处进行虚读。

②上面的操作完成后，DSP立刻就不安全了，可以随意对存储器进行操作。

说明：如果要解除存储器的安全保护，对存储器进行读写或编程前，不管DSP是否受到密码保护，一定要先进行虚读操作。虚读就是PWL中的内容实际上是不能读出的，执行读操作后读出的数据与PWL中真正的内容并不一致（全1和全0除外）。

例2-1 解除DSP对L0和L1 SARAM安全保护的C语言程序。

inti5，i；

volatileint ∗PWL； //PWL指针

PWL=&CsmPwl.PSWD0； //指向PSWD0处，即0x3F 7FF8处

for（i5=0；i5＜8；i5++）i=∗PWL++； //进行8次虚读

//如果PWL=全1，以下代码对未保护的CSM是不必要的

//向关键字寄存器写密码

//asm（“EALLOW”）； //密码寄存器受EALLOW保护，解除访问保护

//CsmReg.KEY0=PASSWORD0；

…

//CsmReg.KEY7=PASSWORD7；

//asm（“EDIS”）； //恢复访问保护

重新保护的C代码为，

volatile int ∗PWL=0x0AE0； //CSM寄存器文件，设置FORCESEC位

asm（“EALLOW”）； //CSMSCR寄存器受EALLOW保护

∗PWL=0x8000；

asm（“EDIS”）；
