Flash和OTP配置寄存器见表2-3。

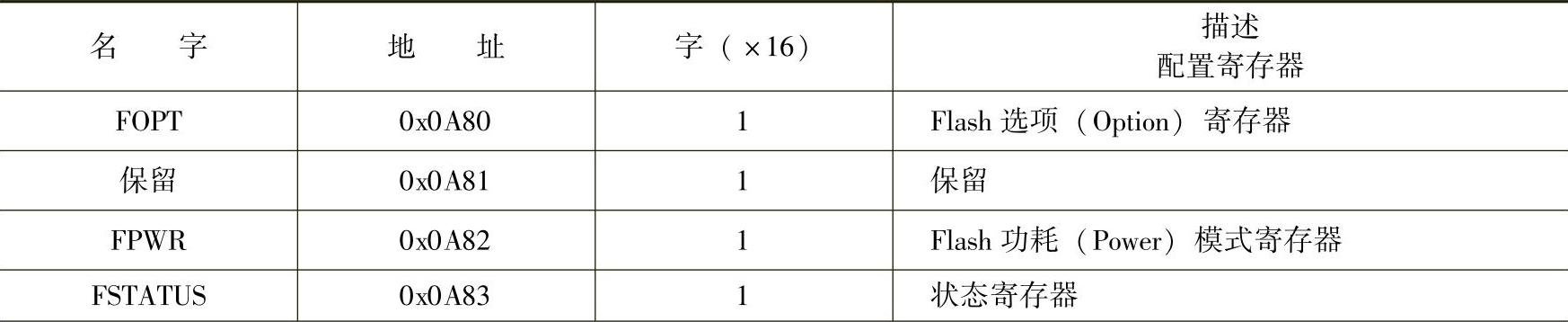

表2-3 Flash和OTP配置寄存器

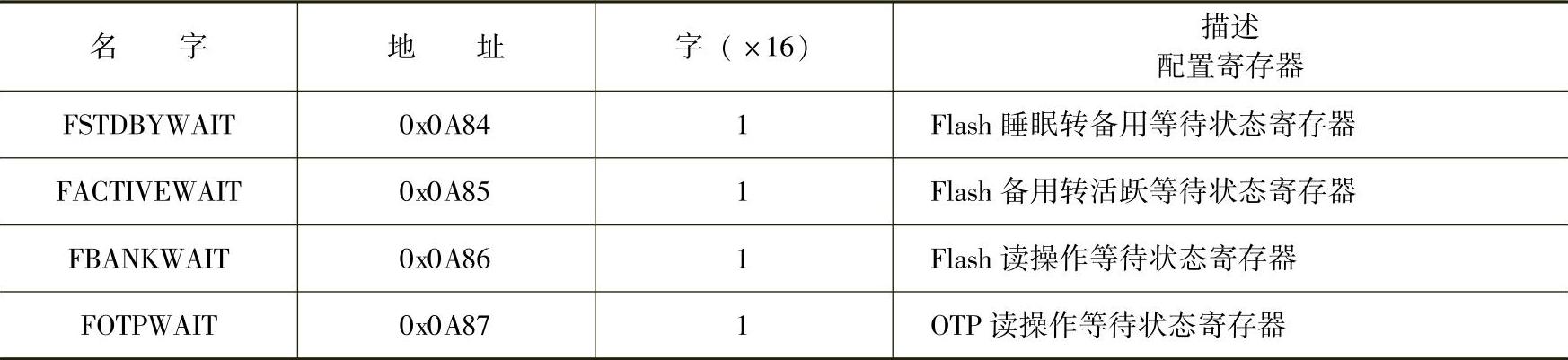

（续）

(www.daowen.com)

在Flash选项寄存器FOPT中，仅最低位即ENPIPE位有用。当ENPIPE=1时，表示Flash流水线模式激活。

在Flash功耗模式寄存器FPWR中，只有最低两位即PWR位有用。当PWR=00时，Flash和OTP处于最低功耗状态（睡眠模式）；PWR=01时，为备用模式；PWR=10时，保留；PWR=11时，Flash和OTP处于最高功耗状态（激活模式）。

在状态寄存器FSTATUS中，第8位为可读/写的3VSTAT位，当它为1时，表示3V电源超出了允许的范围。向其内写1可以清除它，写0无效。FSTATUS中其他位为只读位，分别描述了Flash/OTP寄存器中一些计数器状态和功耗模式的状态。

Flash由睡眠转备用等待状态寄存器FSTDBYWAIT、Flash由备用转活跃等待状态寄存器FACTIVEWAIT、Flash读操作等待状态寄存器FBANKWAIT、OTP等待状态FOTPWAIT寄存器4个寄存器主要定义Flash/OTP存储器的等待时序。上述寄存器详细的使用方法请参考英文资料^[3]。
