图2-1为TMS320F2803x的80引脚PN LQFP封装图，LQFP表示Low-Profile Quad Flatpack。图2-2为64引脚PAG TQFP封装图，TQFP表示Thin Quad Flatpack。图2-3为56引脚RSH PQFP封装图，PQFP表示Plastic Quad Flatpack。

这些引脚按功能分类如下：

1）JTAG仿真引脚。

2）时钟及复位引脚。

3）A-D转换器、比较器、数字模拟I/O（AIO）引脚。

4）CPU与I/O电源、电压调节器控制信号引脚。

5）GPIO与外设信号引脚。

表2-1为F2803x DSP芯片引脚定义与功能介绍。除了JTAG引脚外，GPIO功能一般是复位的默认状态。GPIO下面的外设信号是可选择的功能，有的器件可能不包含这些功能。输入不能承受5V电平。所有GPIO引脚都是输入/输出/高阻（I/O/Z）且具有内部上拉电阻，每个引脚都可以单独使能或禁止。PWM引脚复位时无上拉，其他的GPIO引脚复位时有上拉。AIO引脚没有内部上拉。

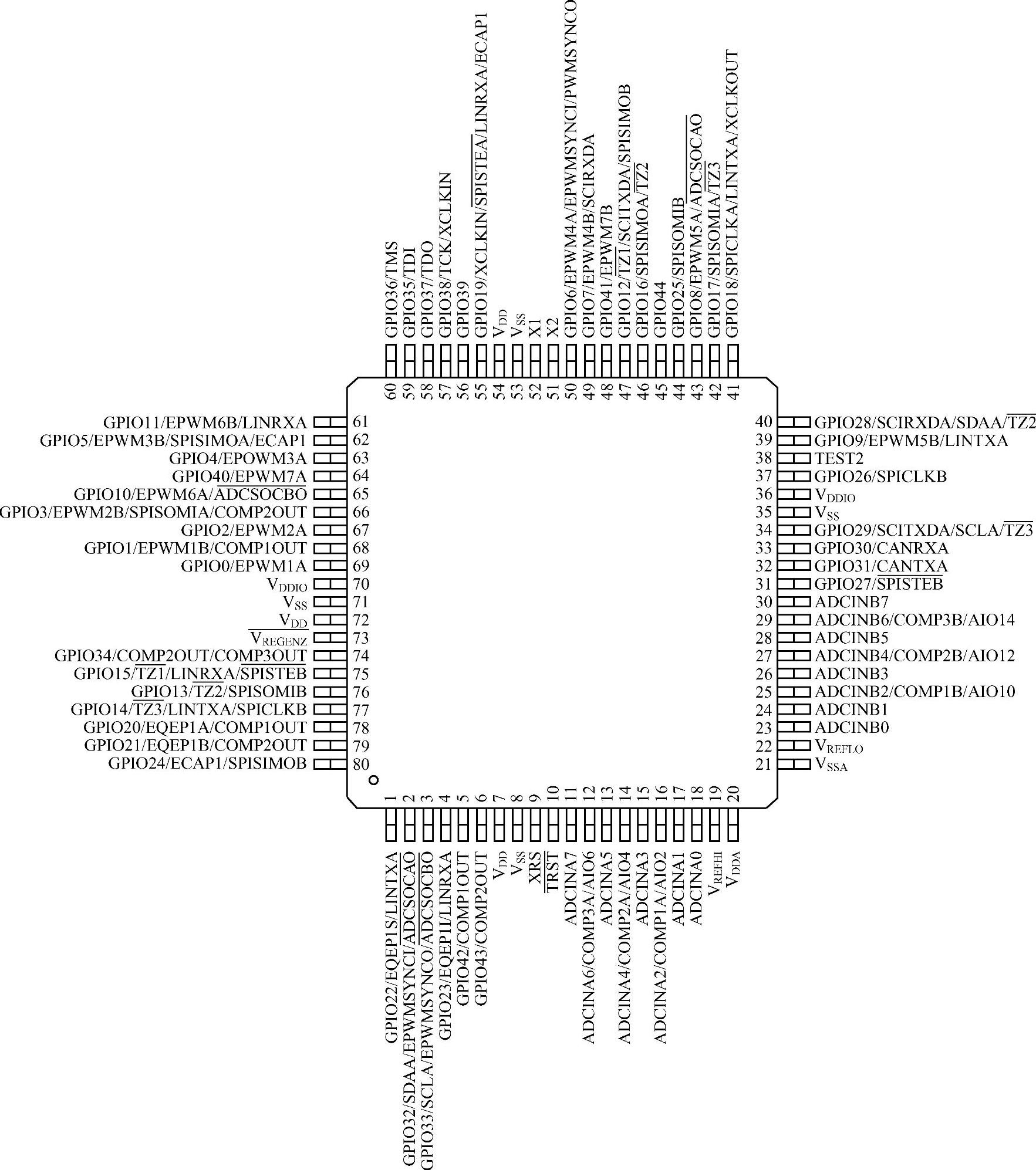

图2-1 2803x的80引脚PN LQFP封装图

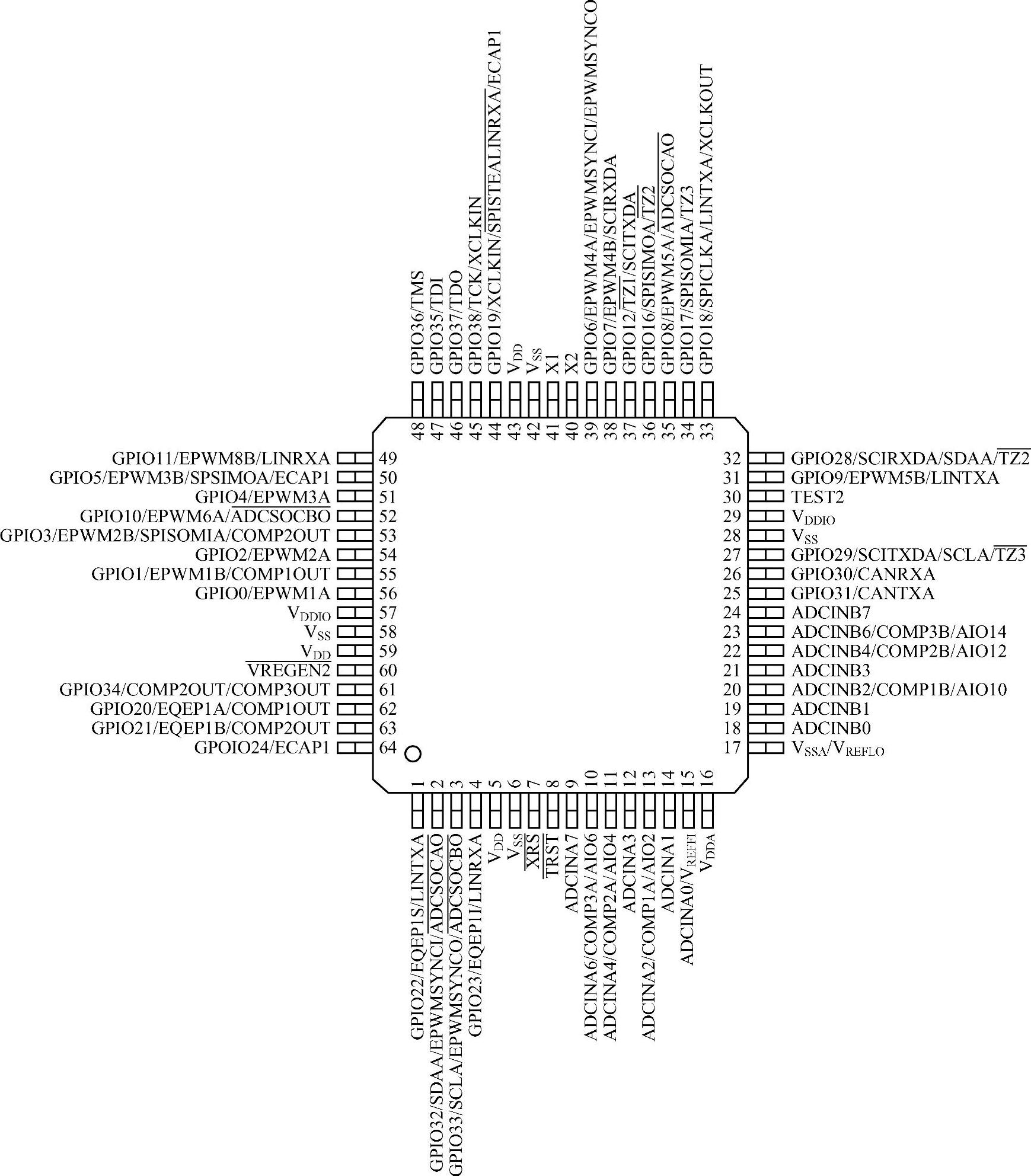

图2-2 2803x的64引脚PAG TQFP封装图

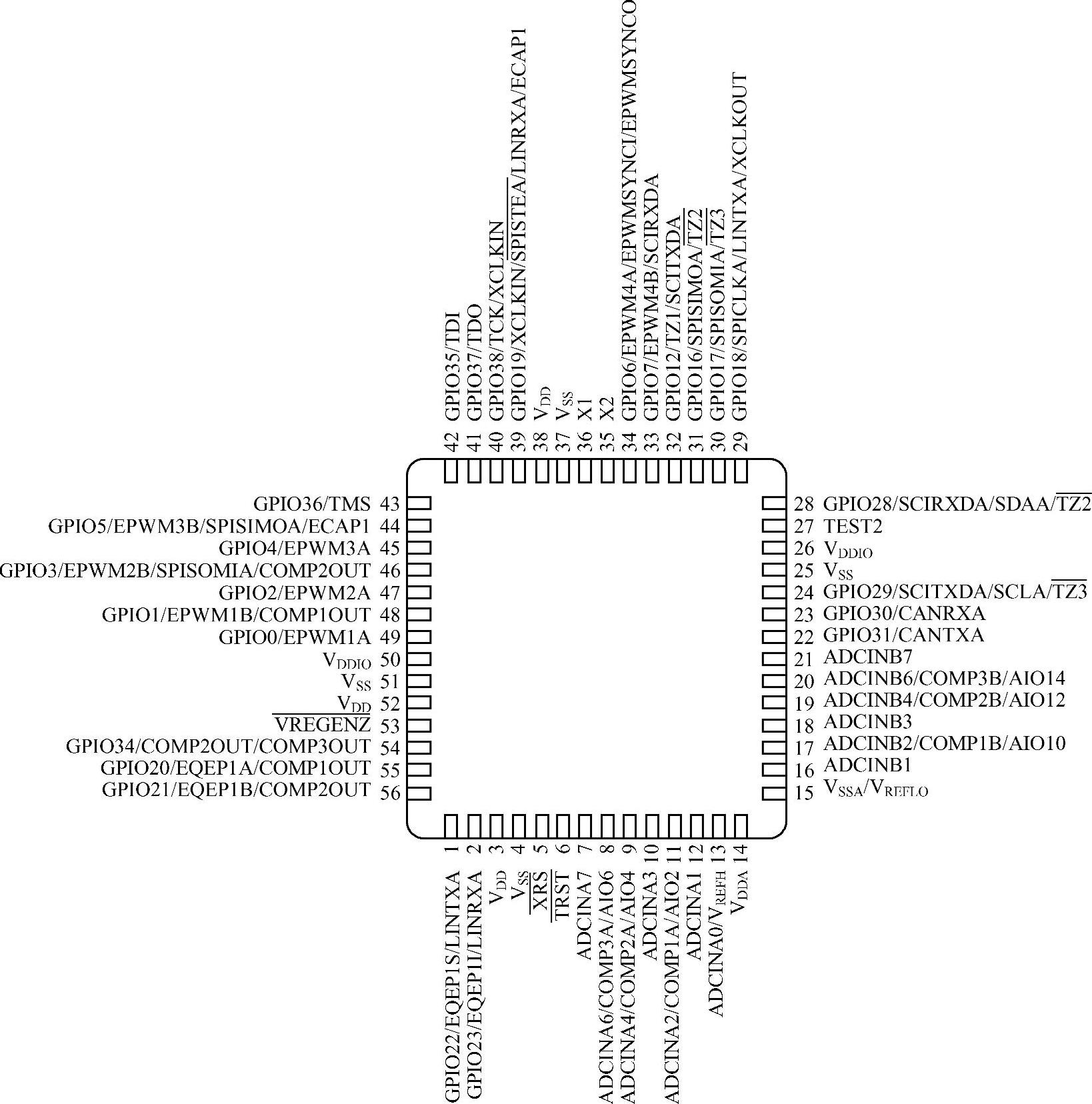

图2-3 2803x的56引脚RSH PQFP封装图

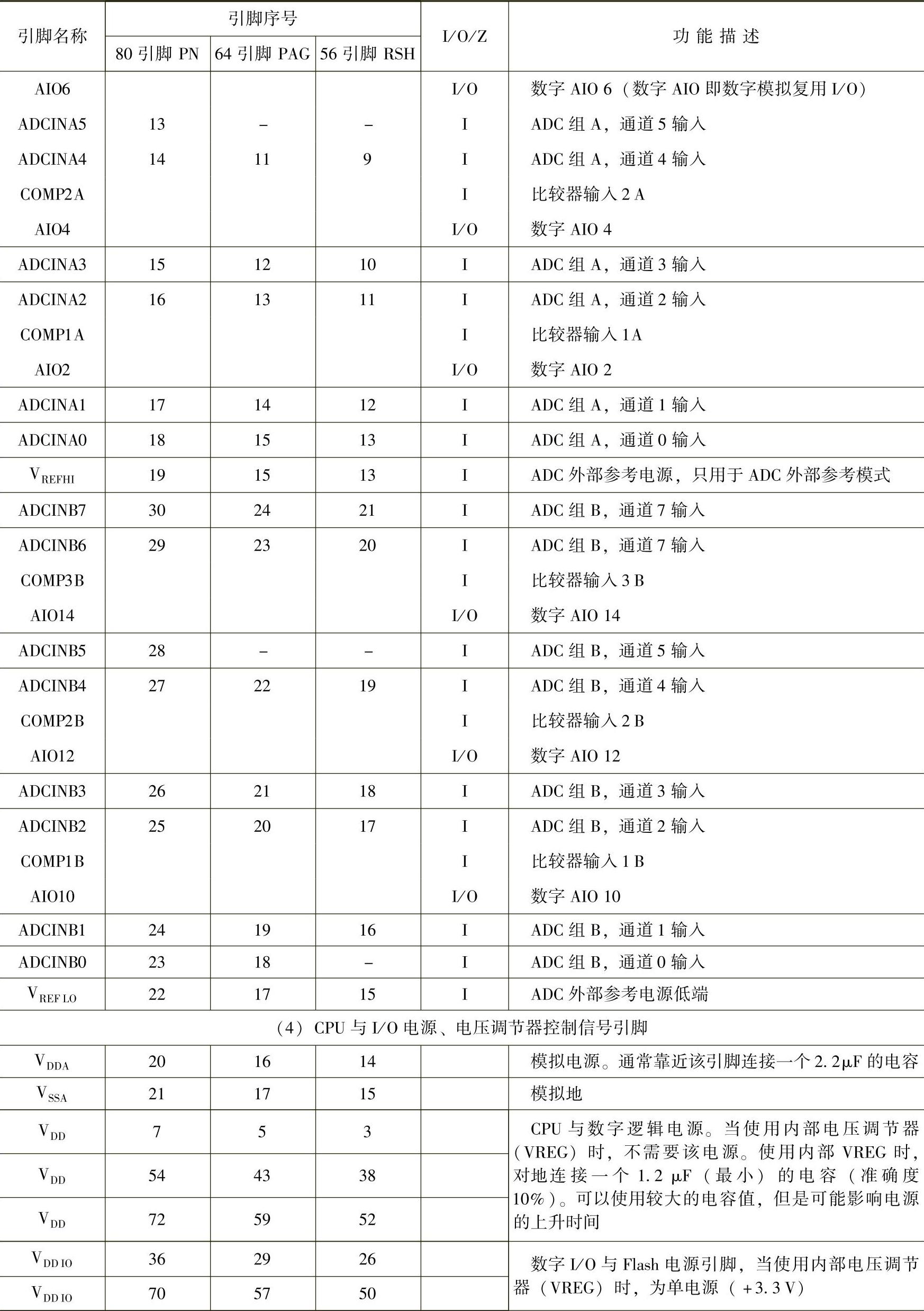

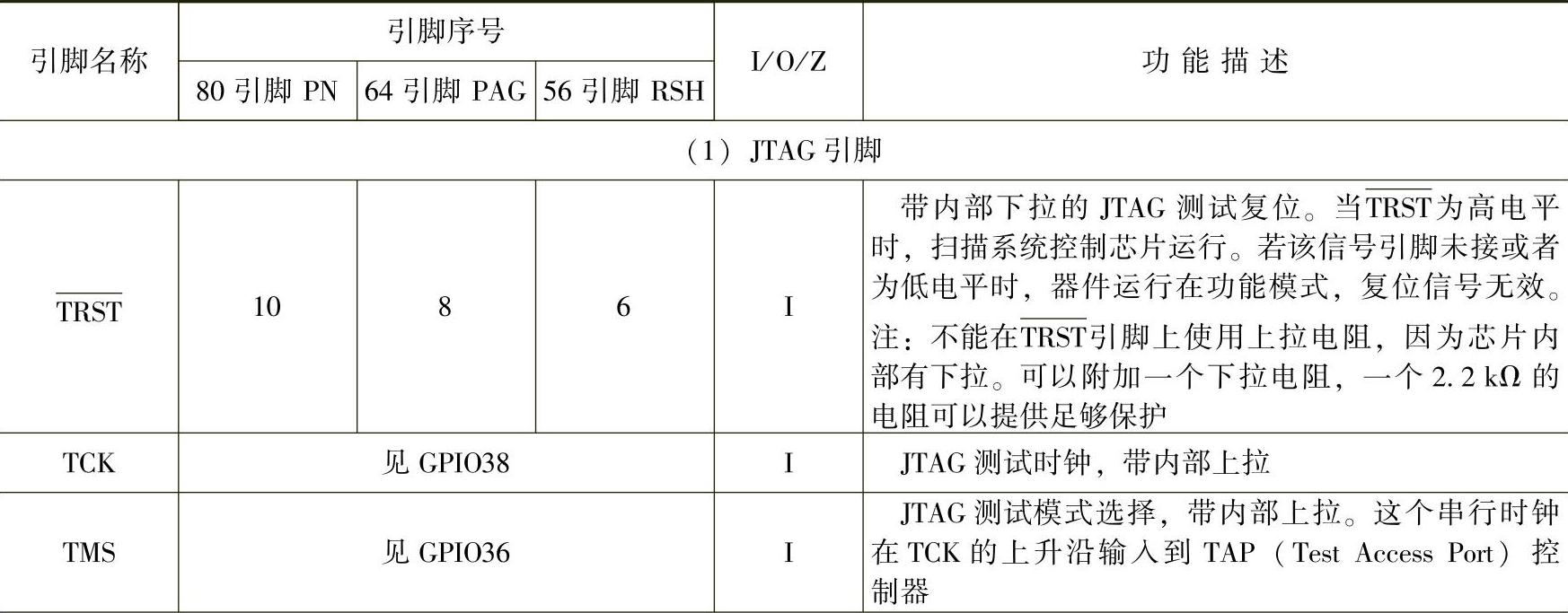

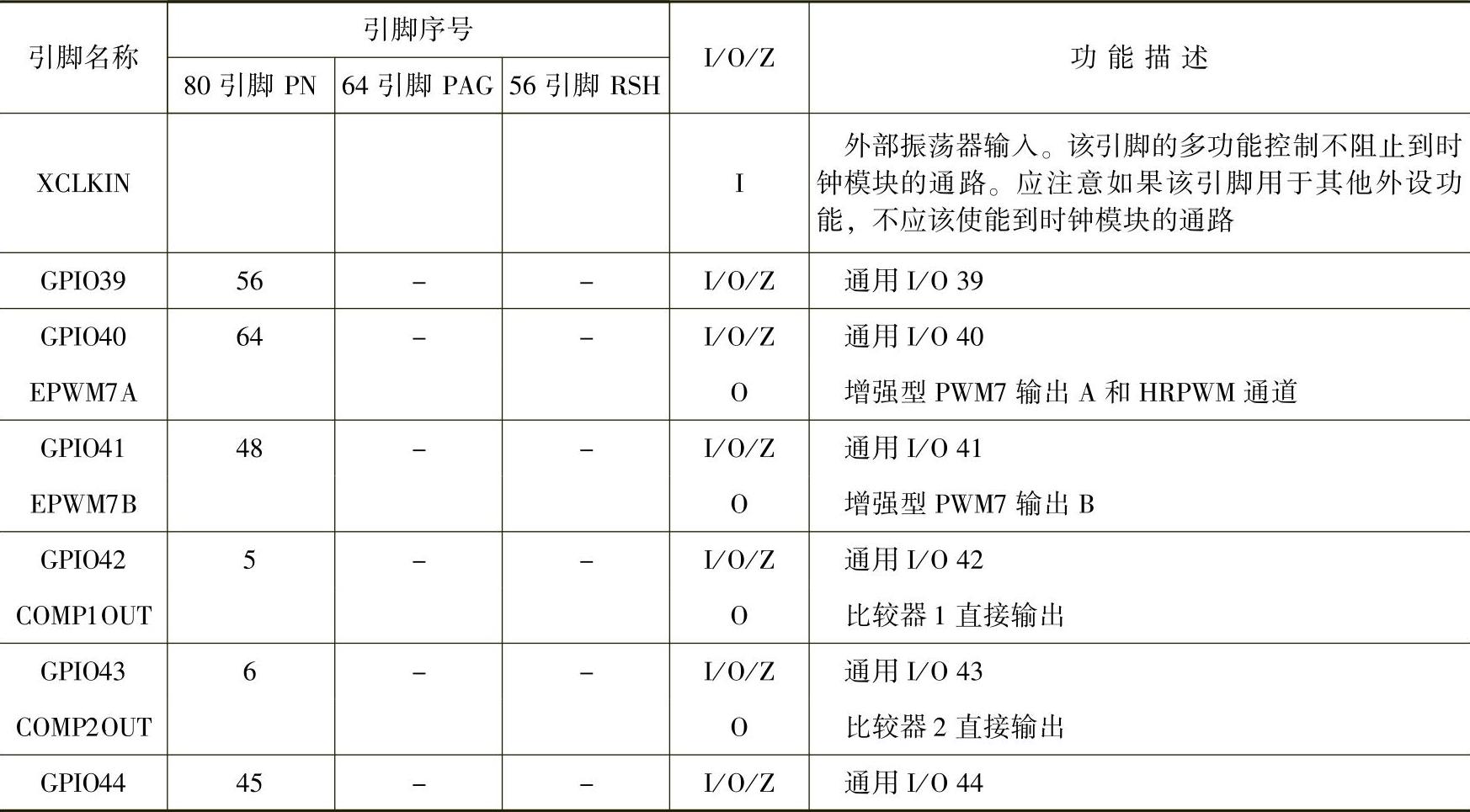

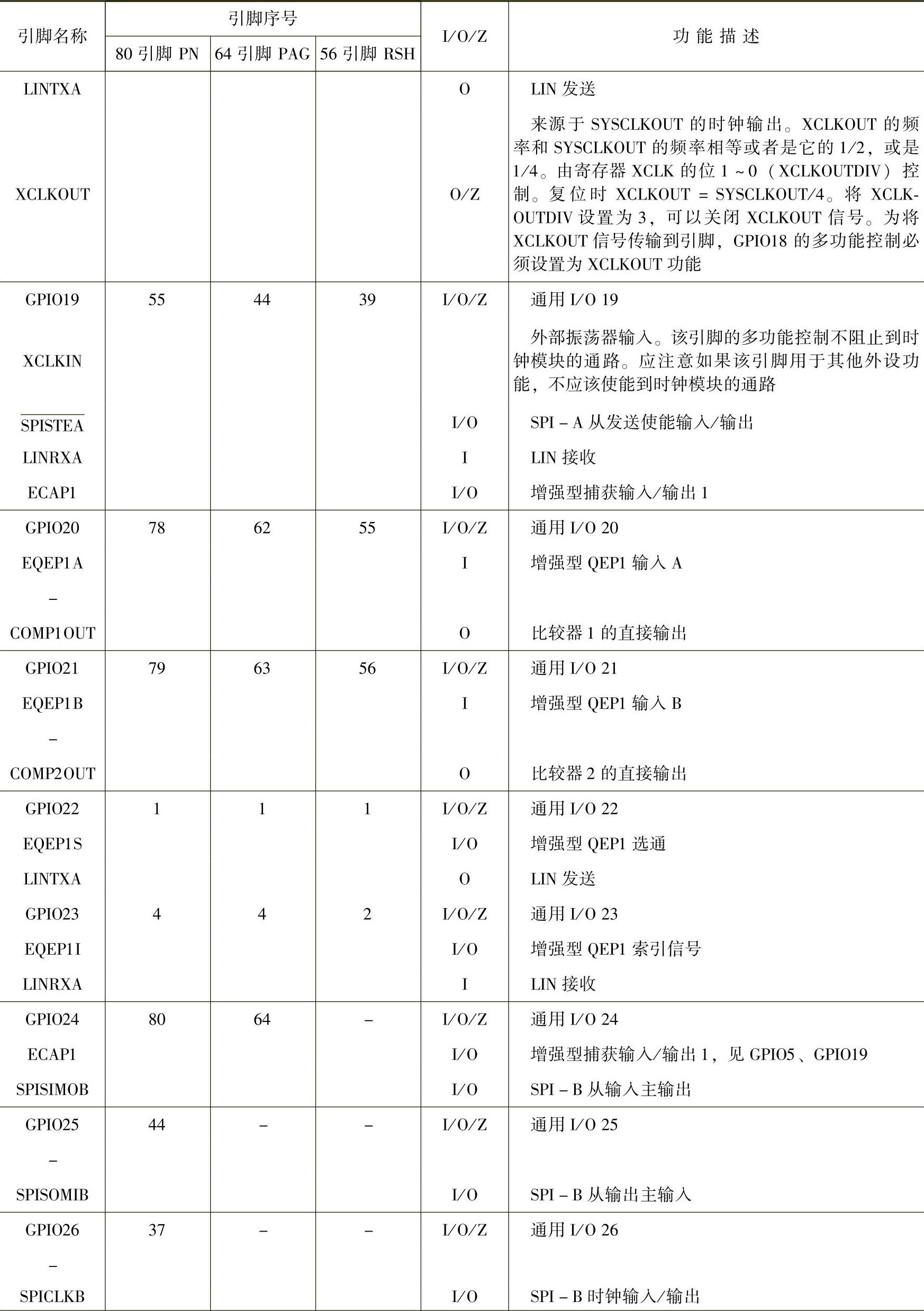

表2-1 F2803x的引脚列表

（续）

(www.daowen.com)

（续）

（续）

（续）

（续）

（续）

（续）

注：I—输入；O—输出；Z—高阻态；OD—漏极开路。

2803x微控制器有28030～28035共6种型号。每一种型号都有80引脚、64引脚和56引脚3种封装形式。6种型号的内部结构类似，均具有60MHz时钟（16.67ns指令周期）、代码安全模块、8KW Boot ROM、1KW OTP、6路 AIO、通信模块2×SPI、SCI、CAN、I²C和LIN等。不同封装形式的ePWM输出数（最多16路）、ADC通道数（最多14路）和GPIO引脚数（最多45个）不同。只有80引脚的芯片有双SPI，其他的只有1个SPI。只有28035具有 CLA。2803x 内部资源见表2-2。本书主要以80引脚28035为例，介绍TMS320F2803x系列32位DSP控制器。

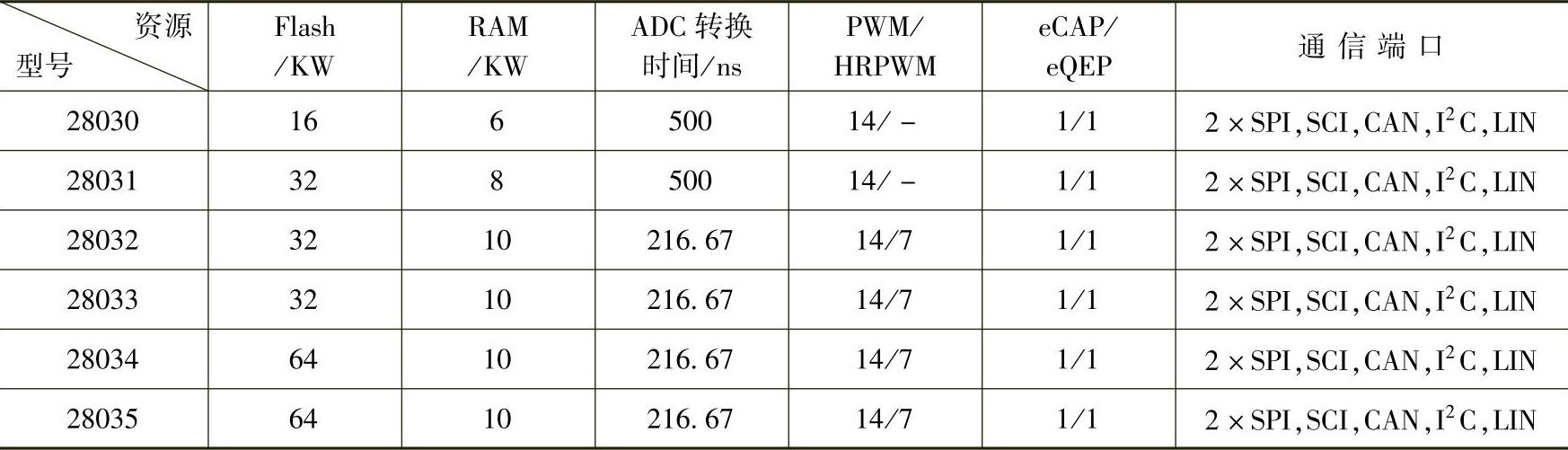

表2-2 2803x系列芯片内部资源
