C28x系列的TMS320F281x DSP控制器芯片的功能框图如图1-6所示。与C24x DSP控制器相比，CPU数据宽度由16位提高到32位，时钟频率提高到150MHz。其片内资源与主要特性如下：

1）高性能静态CMOS技术：150MIPS，指令周期为6.67ns，低功耗（核电压1.8V，I/O口电压3.3V）、高性能的32位CPU，4MW的程序和数据地址空间。

2）兼容性好：C27x目标代码兼容模式、C28x模式及C2xLP源代码兼容模式。

3）片内集成大容量存储器：最多128KW的Flash存储器、1KW的OTP型ROM、18KWRAM和4KW的引导（Boot）ROM。

4）外部存储器接口EMIF（External Memory Interface）：多达1MW的外部存储器空间、可编程软件等待状态、三个独立的片选。

5）两个事件管理器EVA、EVB。每个均包含两个16位通用定时器、8个PWM通道、3个捕获单元及QEP接口电路。

6）16通道12位ADC，快速转换时间80ns。

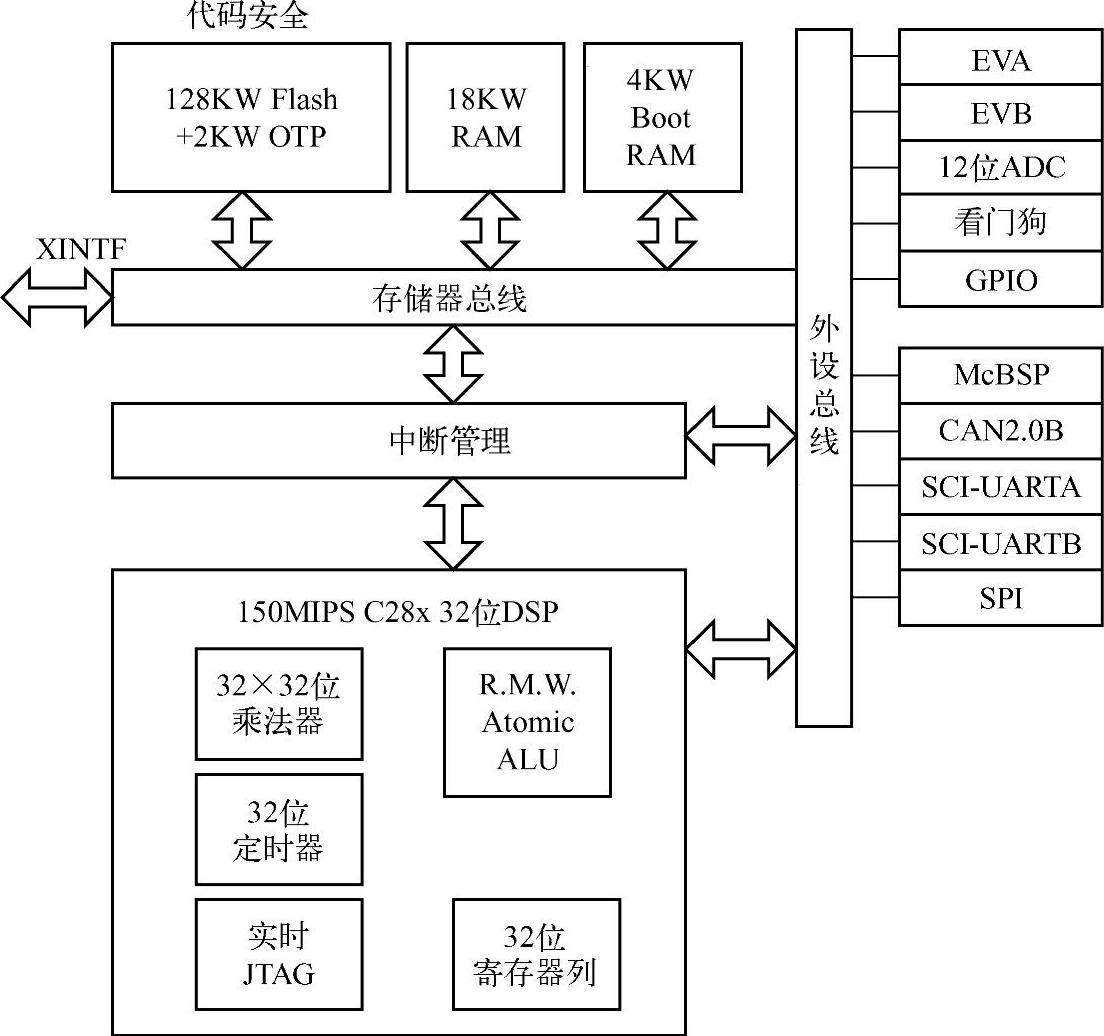

图1-6 TMS320F281x DSP控制器功能框图

7）3个通用CPU定时器TIMER0/1/2。

8）两个串行通信接口SCI，标准UART接口。

9）16位串行外设接口SPI。

10）多通道缓冲串行口（McBSP）。

11）增强型CAN总线接口（eCAN）。(www.daowen.com)

12）多达56个通用I/O引脚。

13）时钟和系统控制（OSC、PLL、WD）。

14）外设中断扩展功能支持45个外设中断。

15）128位安全密码，保护软件知识产权。

16）支持多种编程工具。

17）具有低功耗模式。

18）封装有176脚PGF LQFP（2812），128脚PBK LQFP（2810/2811）。

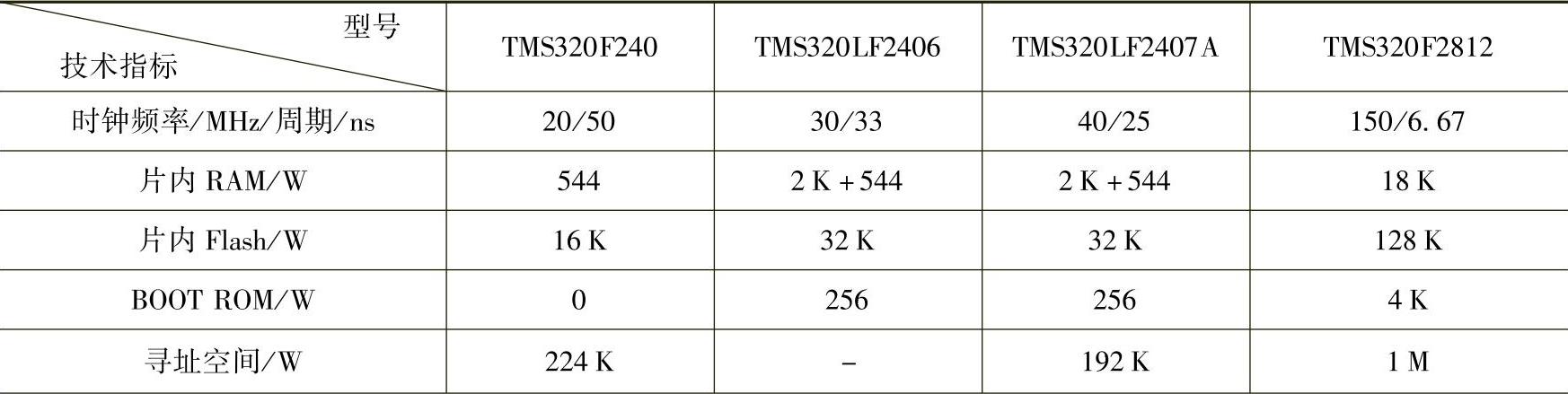

TMS320C2000系列DSP部分型号及其主要性能指标见表1-1。

表1-1 TMS320C2000系列部分DSP芯片资源配置

（续）
