1.V.24 参数的设定

进行数据备份前,应首先确认接口数据设定。根据两种不同的备份方法,接口设定也只有两种:PC格式与纸带格式(见表6-26)。

表6-26中840D V.24参数设定操作步骤:

MMC100.2:

【Switch over】→【Service】→【V.24】或【PG/PC】(垂直菜单)→【Setting】切换选项。

MMC 103:【Switch over】→【Service】→【V.24】或【PG/PC】(垂直菜单)→【Interface】切换选项。

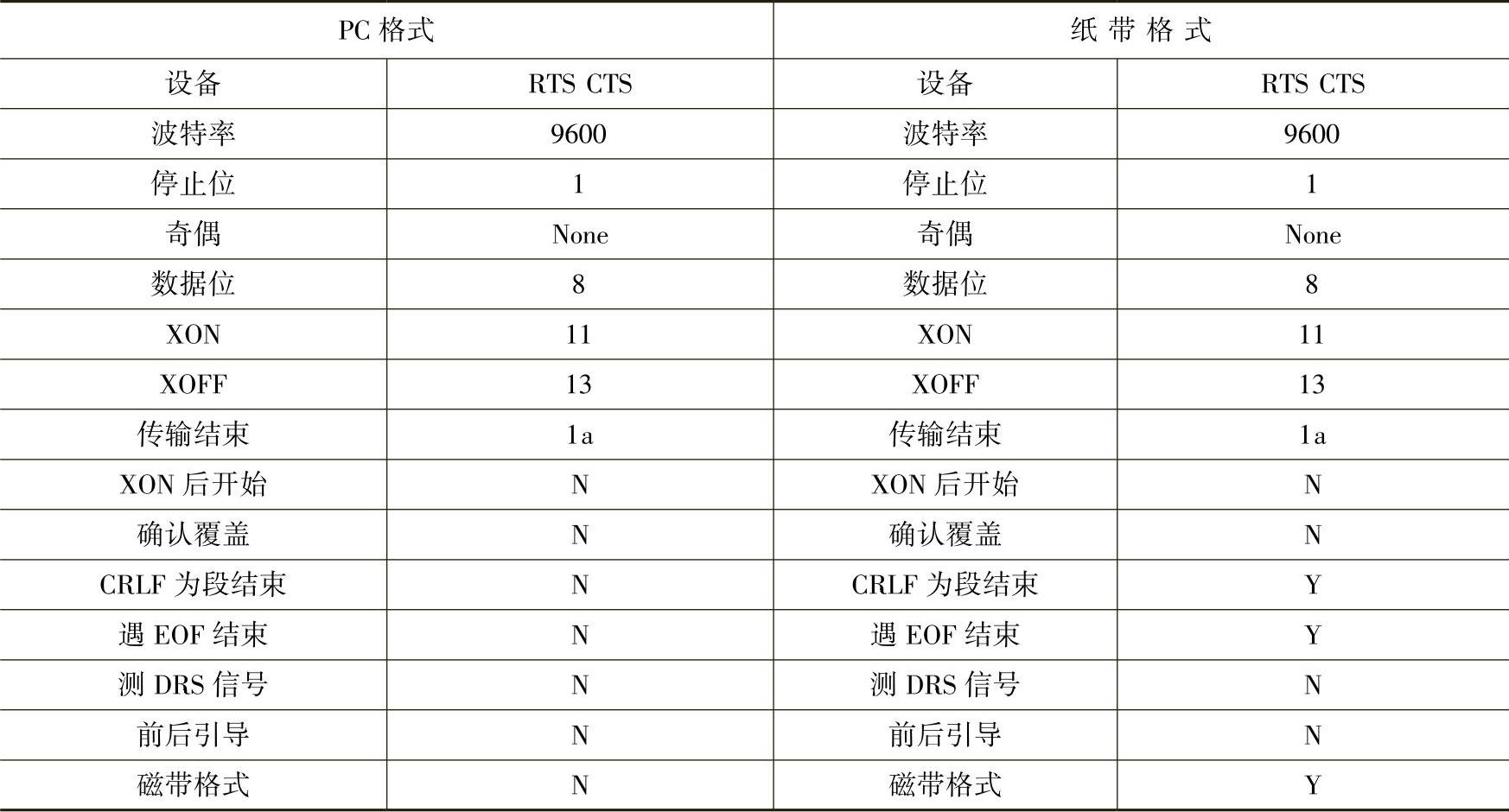

表6-26 SINUMERIK 840D V.24参数设定


2.MMC 100.2的数据备份

对MMC 100.2作数据备份,一般是将数据传至外部计算机内,具体操作步骤如下:

①连接PG/PC至MMC的接口X6。

②在MMC上操作:【Switch over】(如已在主菜单,则无此步)→【Service】→【V.24】或【PG/PC】(垂直菜单)→【Setting】进行V.24参数设定并存储设定或激活(Active)(此步将V.24设定为PC格式)。

③PG/PC上:启动PCIN软件,选择【Data in】并给文件起名,同时确定目录;按“Enter”键使计算机处于等待状态(在此之前,PCIN的INI中已设定为PC格式),如表6-27所示。

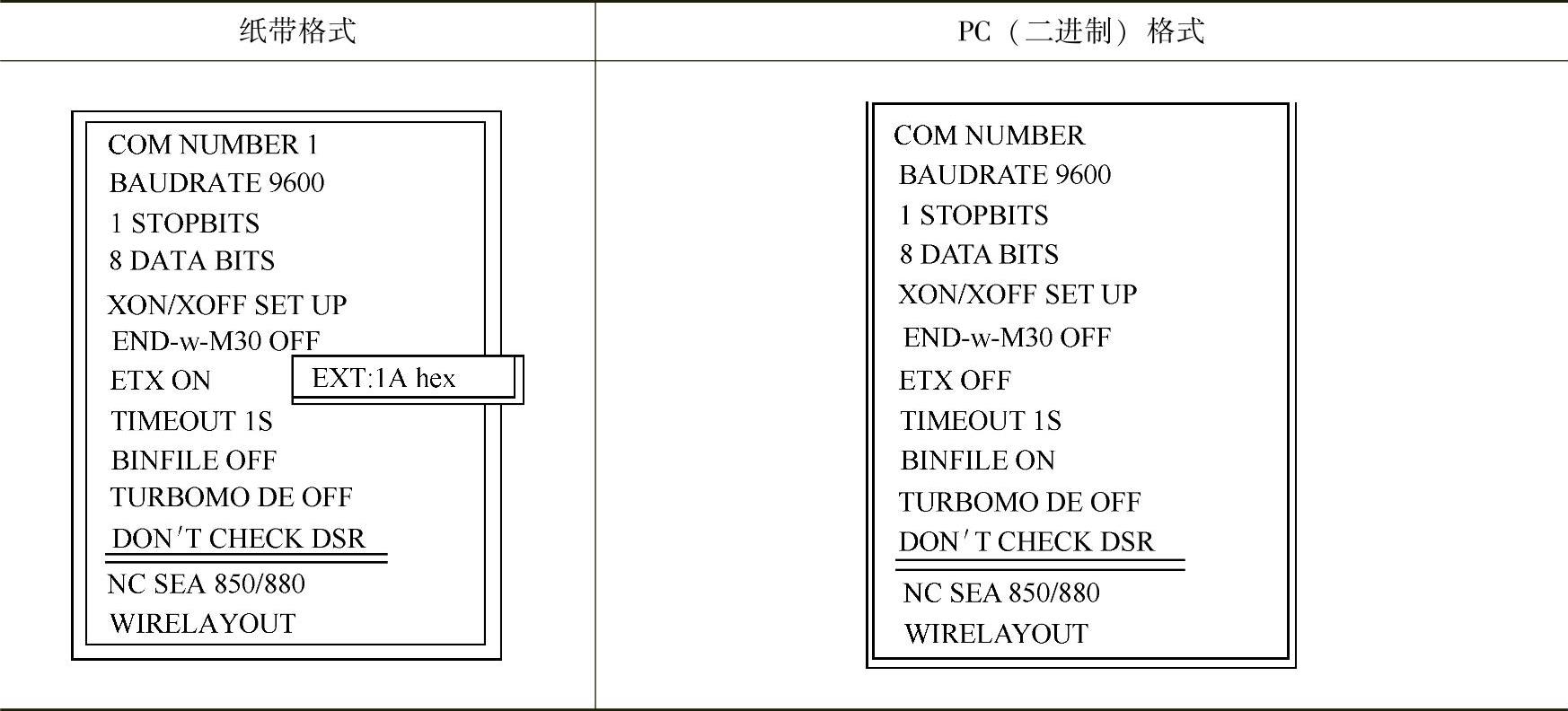

表6-27 PCIN参数设定


④在MMC设定完V.24参数后,返回;接着【Data out】→移光标至【Start-up Data】→(黄色键位于NC键盘上),移动光标,选择【NCK】或【PLC】。(www.daowen.com)

⑤在MMC上按【Start】软件键(垂直菜单上)。

⑥在传输时,会有字节数变化以表示正在传输进行中。可以用【Stop】软件键停止传输,传输完成后可用【log】查看记录。

3.MMC103的数据备份

由于MMC103可带软驱、硬盘、NC卡等,它的数据备份更加灵活,可选择不同的存储目标。具体操作步骤如下:

①在主菜单中选择【Service】操作区。

②按扩展键【﹜】→【Series Start】选择存档内容NCK、PLC、MMC,并定义存档文件名。

③从垂直菜单中,选择一个作为存储目标:

V.24→指通过V.24电缆传至外部计算机(PC);

PG→编程器(PG);

Disk→MMC所带的软驱中的软盘;

Archive→硬盘;

NC Card→NC卡;

选择其中V.24和PG时,应按【Interface】软件键,设定接口V.24参数。

④若选择备份数据到硬盘。则:【Archive】(垂直菜单)【Start】。
