机床安装完首次通电后，需要设置一系列的参数，以最大限度地发挥CNC机床的功能。SINUMERIK 802CBL系统需要依次设置下列参数：设置通用机床参数、坐标轴机床数据、PLC机床数据、伺服驱动数据、其他机床数据，每一步都需按照数控系统说明书来调整。基本参数设置步骤如下：

1）若驱动器首次通电，在611U控制模块的显示窗口上会显示A1106（驱动器参数：功率模块型号），表示驱动器中无电动机数据，这时需要通过西门子专用工具软件Simo-ComU设定电动机参数。

2）按表6-16设定坐标轴参数。

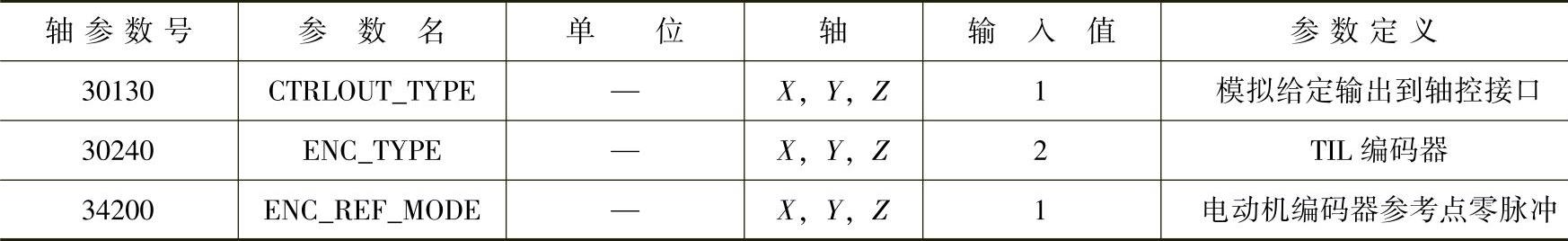

表6-16 坐标轴参数

3）按表6-17设定伺服电动机参数。

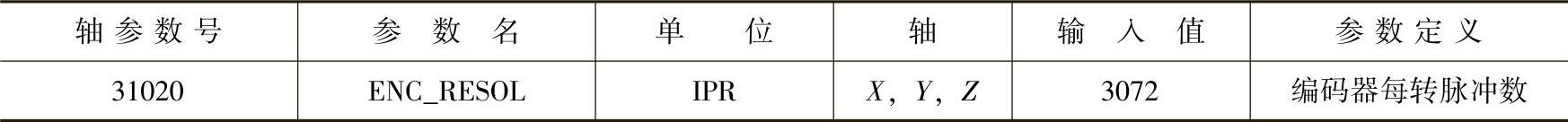

表6-17 802C伺服电动机参数

4）按表6-18设定传动系统的机械参数。

表6-18 传动系统的机械参数

5）设定电动机的转速。机械参数设定后，可根据电动机以及机械参数设定电动机的各类运行速度，其参数见表6-19。

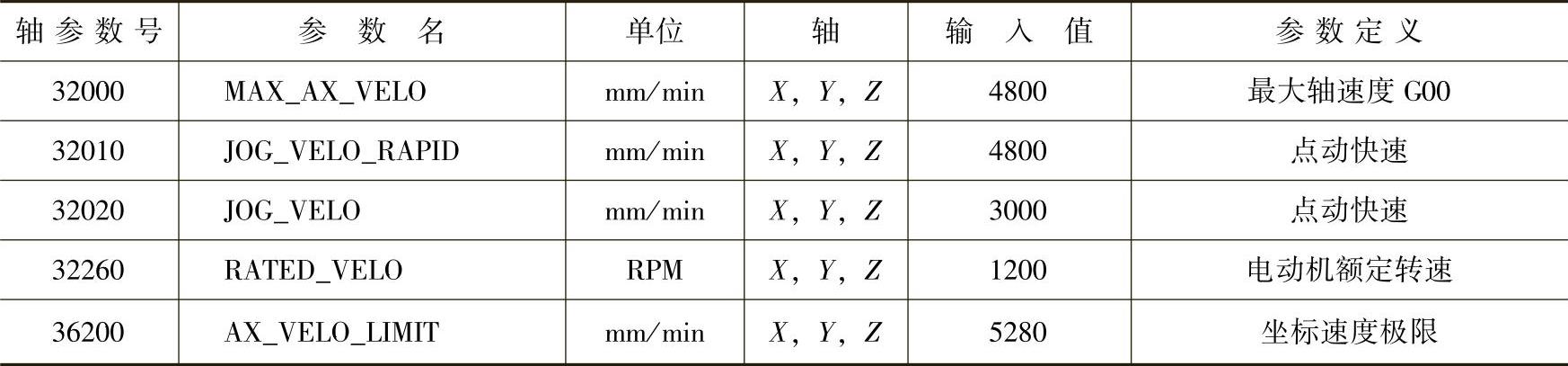

表6-19 设定电动机转速的参数

参数设置根据调试情况可作适当调整，直到机电均运行良好。坐标的运动是由PLC控制的，PLC判断检测外部信号，如果具备条件，就置位使能，各坐标轴就可以运行了。

6）设置参考点参数。802CBL系统的很多功能都建立在参考点的基础上，自动方式和MDA（手动数据输入）方式只有在机床返回参考点后才能进行操作。反向间隙补偿和丝杠螺距误差补偿也只有在返回参考点后才生效。返回参考点相关参数见表6-20。

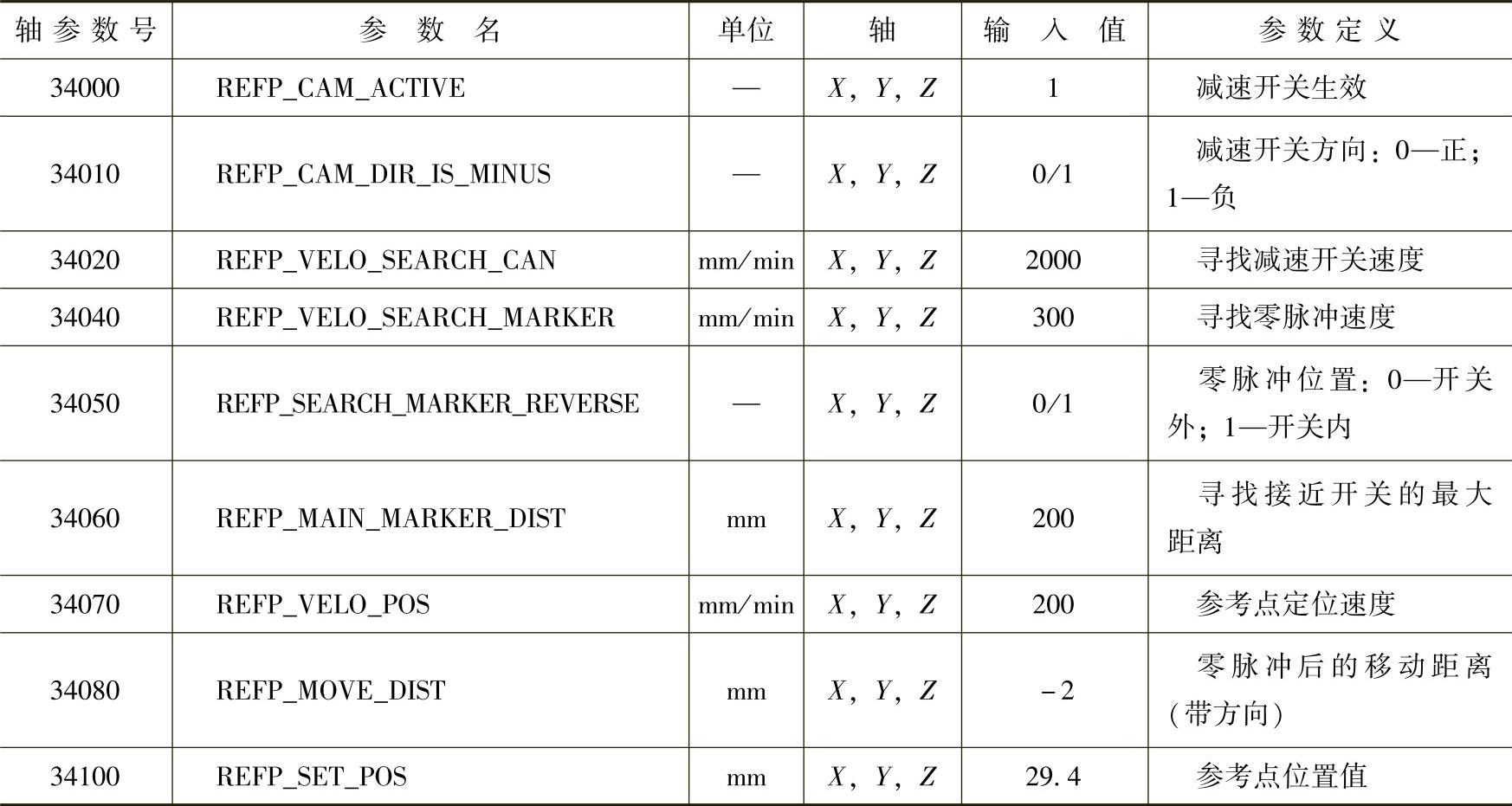

表6-20 返回参考点相关的参数

SINUMERIK 802CBL系统中，零脉冲信号可由接近开关或编码器产生。根据减速开关与零脉冲位置的不同，返回参考点过程可分两种情况，相应参数的设置也略有不同。(www.daowen.com)

①有减速开关，零脉冲信号在减速开关之前。此时，34050号参数MD：REFP-SEARCH-MARKER-REVERSE（反向寻找零脉冲信号）=0。返回参考点过程如图6-14a所示。

②有减速开关，零脉冲信号在减速开关之后。此时，34050号参数MD：REFP-SEARCH-MARKER-REVERSE（反向寻找零脉冲信号）=1。返回参考点过程如图6-14b所示。

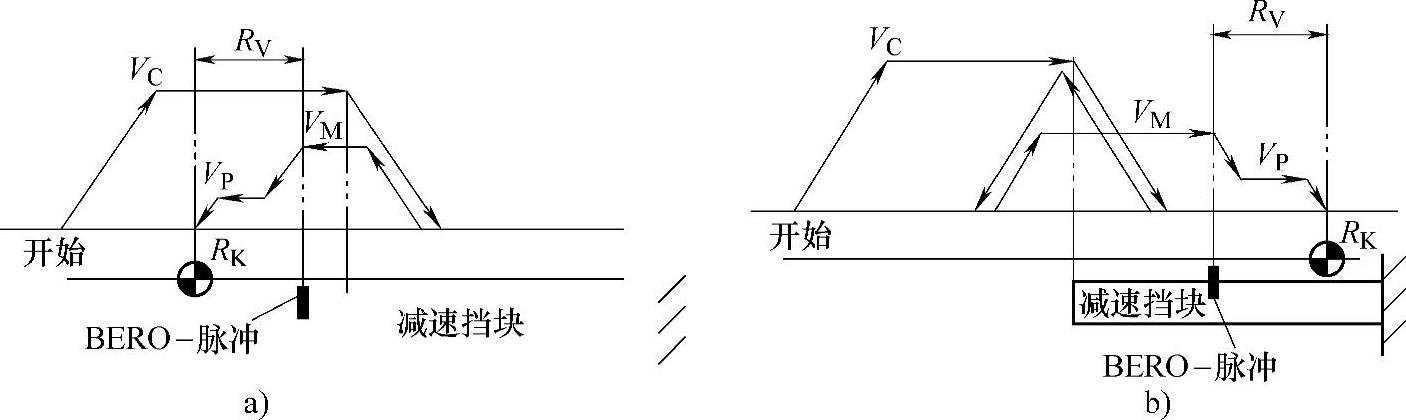

图6-14 西门子802CBL系统返回参考点过程

a）零脉冲信号在减速开关之前 b）零脉冲信号在减速开关之后

其中 VC——寻找减速挡块速度（MD：REFP-VELO-SEARCH-CAM）；

VM——寻找接近开关信号速度（MD：REFP-VELO-SEARCH-MARKER）；

VP——参考点定位速度（MD：REFP-VELO-POS）；

RV——参考点偏移（MD：REFP-MOVE-DIST+REFP-MOVE-DIST-CORR）；

RK——参考点坐标（MD：REFP-SET-POS[0]）。

按照实际返回参考点的过程，对照表6-20将返回参考点参数设置完毕，机床可以在JOG方式下通过按方向键对每个轴回参考点。第一次返回参考点时务必小心，避免碰撞。

7）设置软限位参数。为了增加安全性，除了硬限位外，还可设置软限位。参数MD36100、MD36120为一、二级负软限位；参数MD36110、MD36130为一、二级正软限位，如表6-21所示。这些可根据工作需要设置。软限位在返回参考点之后才生效。

表6-21 软限位参数

8）反向间隙补偿设定。测试反向间隙，并进行反向间隙补偿，如表6-22所示。

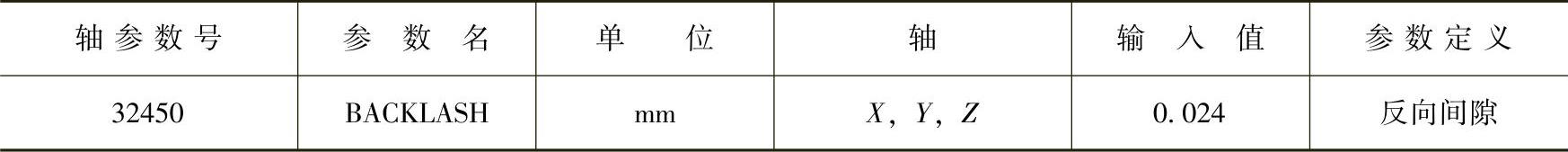

表6-22 反向间隙补偿

9）PLC参数设置。802CBL中已经集成适用于典型车床的PLC实用程序。根据机床的配置设定PLC参数，使系统的输入/输出与机床匹配。详见数控系统制造商提供的“PLC应用程序说明”。
