使用外接PC进行数据备份与恢复，是一种非常普遍的做法。这种方法比前一种方法使用更多，在操作上也更为方便。

无论是数据的输入操作还是输出操作，都应遵循以下原则：永远是准备接收数据的一方先准备好，处于接收状态；发送与接收端的通信参数设定一致。

串行通信的参数主要包括：串口号、数据位长度、停止位、奇偶校验位和传输的波特率。

1.机床侧参数设定

①在MDI（手动数据输入）方式下，依次按【SETTING OFFSET】键→【SETTING】，将参数开关PWE设置为1。

②在MDI面板上依次按【SYSTEM】键→按数次【>】键，直至屏幕下端出现【ALL I/O】菜单项。

③按【ALL I/O】键，进入ALL I/O参数设置页面（图6-12），设置通信参数。

PUNCH CODE（数据输出时的代码）：为ISO代码：

UO CHANNEL（UO通道选择）：选用0通道进行数据输入/输出；DEVICE NUM（设备代号）：设定为0，选用RS-232C进行通信；BAUDRATE（波特率）：波特率为4800，应与计算机端的波特率一致；STOP BIT（停止位）：停止位设为2位。

2.计算机侧参数设定

计算机侧需设置COM1口进行通信，并将相关的通信参数重新设定、确认。各参数设定如下：

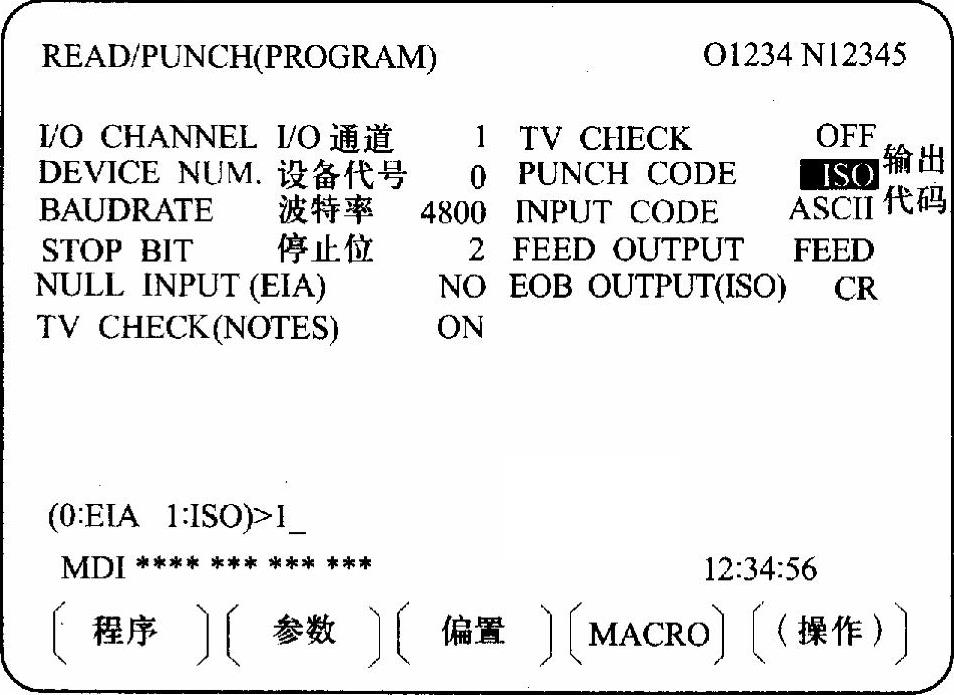

图6-12 ALL I/O通信参数设置页面

波特率：4800（机床侧最快可达19200）；

数据位：8位；(www.daowen.com)

停止位：2位；

奇偶校验：NONE；

流控制：Xon/Xoff。

3.通信的操作方法

机床在通电前，将计算机COM1口与机床电柜侧的RS-232C接口用传输线连接好。注意：以上操作严禁带电操作，以免将接口烧坏。

（1）机床发送程序（数据备份）

①计算机应先处于接收状态。在PC机上打开传输软件，选定存储路径和文件名，进入接收数据状态。

②机床在EDIT方式下，操作进入ALL I/O画面，选择所要备份的文件（有程序、参数、间距、伺服参数、主轴参数等可供选择）。按下【操作】菜单，进入到操作画面，再按下【PUNCH】→【EXEC】键，屏幕右下角有“输出”字符在闪烁，说明机床正在进行输出操作。

③传输结束后闪烁的字符消失，计算机所捕获到的文件出现在计算机的编辑画面里。其他数据的输入操作与此类同，详细操作步骤可参见《操作说明书》里的相关章节。

（2）机床接收程序（数据恢复）

①NC应先处在接收状态。机床释放急停校准机床，消除所有报警并打开程序保护开关。在机床操作面板上选择“EDIT”方式，通过MDI键盘，进入ALL I/O画面，选择所要备份的文件（有程序、参数、间距、伺服参数、主轴参数等可供选择）。按下【操作】软键，进入操作画面，再按下【READ】键→【EXEC】软键，等待PC将相应数据传入。此时屏幕右下角有“标头SKP”在闪烁，说明机床处于接收状态。注意：如果恢复的数据为系统参数文件，则在恢复前需要打开参数写保护开关，即将PWE参数设置为“1”。

②计算机由附件目录进入超级终端画面的传送栏，选择“发送文本文件”命令，选择需要传输的文件并点击，按“打开”键，执行文件的发送。

③机床屏幕右下角闪烁的“标头SKP”变成“输入”，传输结束后机床侧闪烁的字符也同时结束。操作完毕，务必将参数写保护开关PWE参数设置为1101。

其他数据的输入操作与此类同，详细操作步骤可参见《操作说明书》里的相关章节。
