【摘要】:对照图纸,分别使各用电器正常工作,如照明回路。以上各种电源电压正确之后,可以起动CNC。一般情况下,超程检测由CNC通过参数处理,外部的限位开关是不必要的。当开关被挡铁压上后,CNC复位并进入紧停状态,伺服电动机和主轴电动机减速直至停止,机床立刻停止移动。图6-9 CNC起动/停止控制回路通电后,首先观察有无报警故障,然后用手动方式陆续起动各部件。检查安全装置是否起作用,能否正常工作,能否达到额定的工作指标。
①用电器的工作。对照图纸,分别使各用电器正常工作,如照明回路。
②CNC的起动/停止。以上各种电源电压正确之后,可以起动CNC。起动与停止电路如图6-9所示。
CNC起动后,CRT(或LCD)上出现显示。
③紧停回路。按下FANUC机床操作面板上的紧停按钮,机床立刻停止运动,保证机床的安全。
一般情况下,超程检测由CNC通过参数处理(称为软件限位),外部的限位开关是不必要的。然而,为了避免由于伺服反馈系统发生故障而使机床移动超出软件限位值,为使机床能停下来,必须总是安装行程限位开关(称为硬件限位)。当开关被挡铁压上后,CNC复位并进入紧停状态,伺服电动机和主轴电动机减速直至停止,机床立刻停止移动。机床紧停回路如图6-10所示。(www.daowen.com)

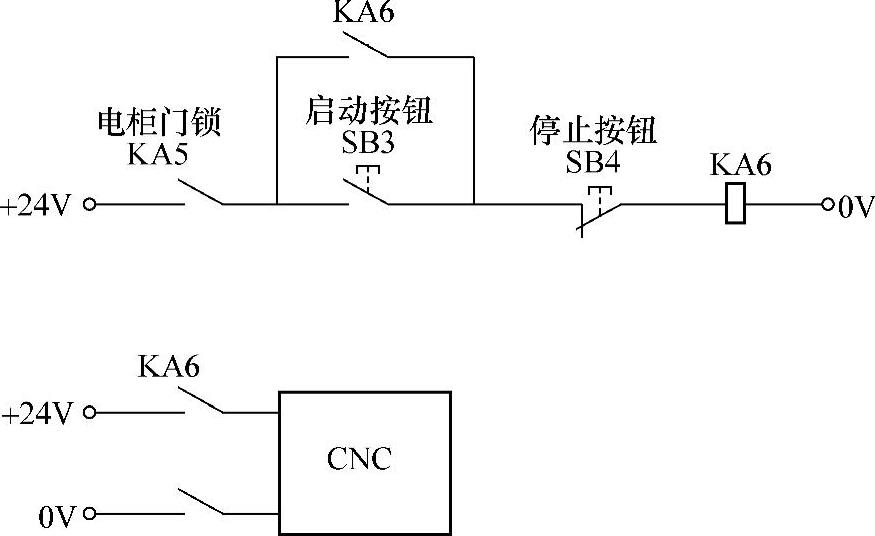

图6-9 CNC起动/停止控制回路
通电后,首先观察有无报警故障,然后用手动方式陆续起动各部件。检查安全装置是否起作用,能否正常工作,能否达到额定的工作指标。例如起动液压系统时,先判断液压泵电动机转动方向是否正确、液压泵工作后液压管路中是否形成油压、各液压元件是否正常工作、有无异常噪声、各接头有无渗漏、液压系统的冷却装置能否正常工作等。总之,根据机床说明书资料粗略检查机床主要部件是否齐全,功能是否正常,机床各环节是否都能操作。
