在FANUC 0i Mate-MB数控系统中，一般使用模拟主轴，要设定的参数有如下内容：

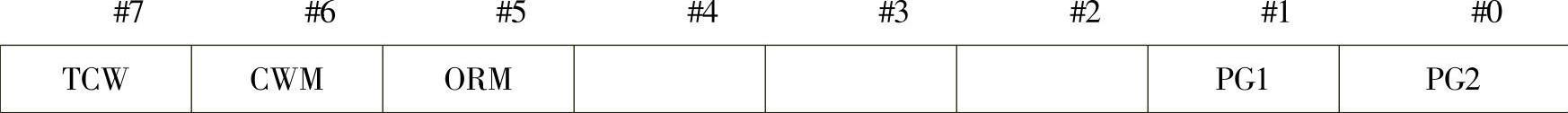

①参数号：3706。

数据类型为位型。PG2、PG1：主轴和位置编码器的齿轮比设置见表6-7。

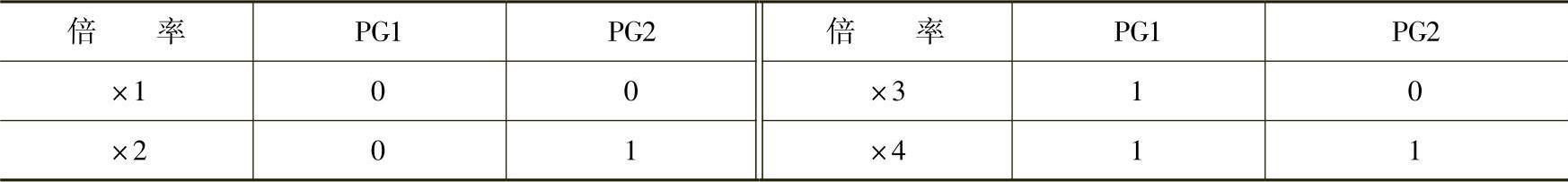

表6-7 主轴和位置编码器的齿轮比设置

该参数要根据机床的主轴和位置编码器的实际齿轮比来设定。

TCW、CWM：主轴速度输出时，电压极性设置见表6-8。

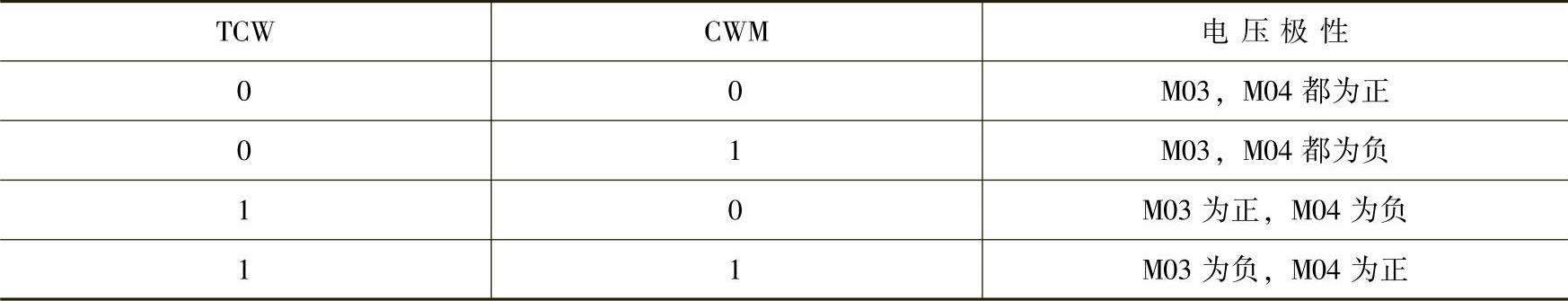

表6-8 主轴速度输出时电压极性设置(www.daowen.com)

从该参数可以看出：数控装置主轴速度输出是单极性还是双极性，可以由参数3706的相关位决定，具体设置需根据接收装置来确定。若变频器接收主轴速度为0～10V电压单极性，正反控制由开关量控制，则应设置TCW=0，CWM=0；若变频器接收主轴速度为0～±10V电压双极性，则应设置TCW=1，CWM=0。

②换档速度参数设置。参数3741、3742、3743、3744分别对应4档主轴最高速度，数据类型为字型，数据单位为RPM，数据范围为0～32767，转速和主轴速度模拟对应关系如图6-5所示。主轴电动机最高速度和最低速度设置可参考有关技术资料。

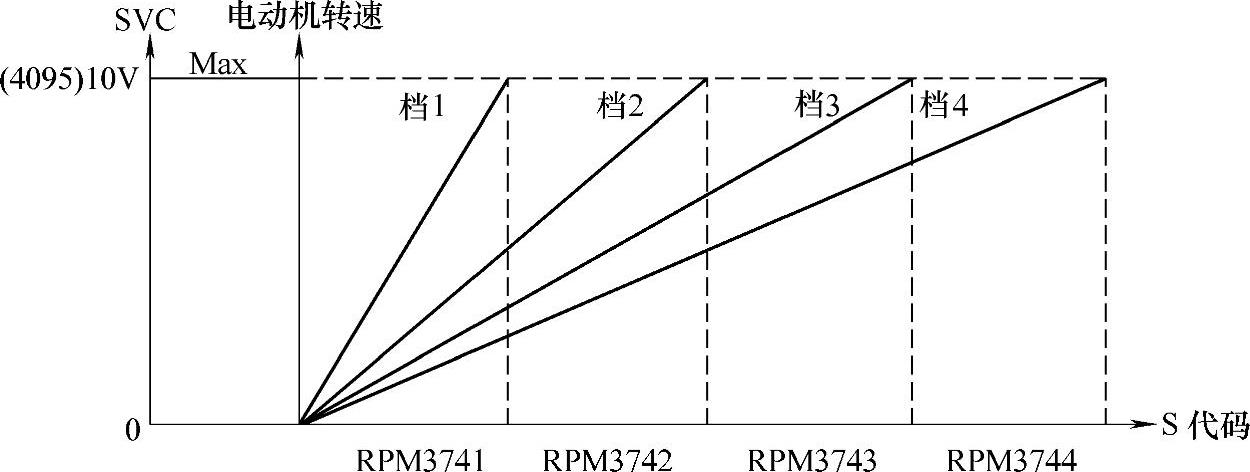

图6-5 转速与模拟电压的关系

③主轴最高转速。

参数号：3772。主轴上限转速。数据类型为字型，数据单位RPM，数据范围0～32767。当主轴的转速超过了主轴的上限转速时，或者主轴速度倍率修调后超过了主轴的上限转速时，则限制主轴实际转速，使其不超过由参数设定的上限值。该项参数根据机床设计指标进行设置。
