数控机床的电气手册，是用于描述和说明机床电气系统的构造以及连接关系，以便制造商和使用者维护和使用该机床。为了清楚而详细地说明数控机床电气系统，电气手册的编制采用了清楚的层次结构。电气手册一般由下面一些内容构成：

1.目录

目录的主要内容是：页码、图号、标题等。

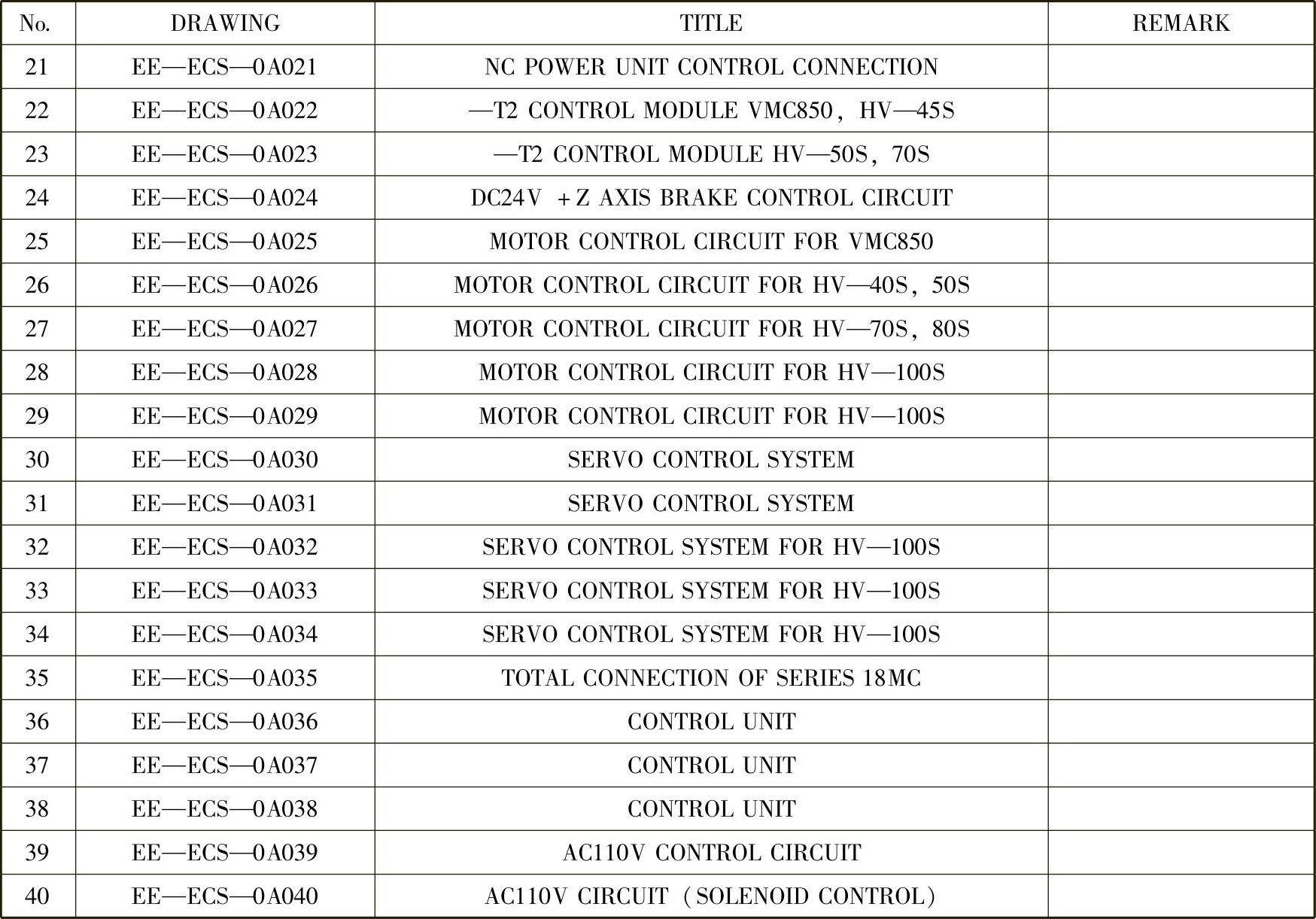

本书引用的电气手册的目录格式如图4-29所示。

图4-29 电气手册目录

如果要查找某一个机型的某一个控制回路，可以先通过查找目录找到该回路所在的页码，然后再去查找所要的内容，这样做有事半功倍的效果。因此，当拿到一本电气手册时，首先要阅读它的目录，这是一种常规做法。

2.线号表

线号表是为了说明电气手册上各种线缆的走向，以及各线缆在电气图中所处的位置而开列的一种表格。如果我们试图通过各种不同号码的线缆的走向和位置了解机床的电气控制系统的控制逻辑，以及通过一个线缆来查找某一个回路的故障时，就必须有这样一种表格来说明各线缆的位置。每一种电气手册都会有类似的线号表，图4-30为一种线号表。

从线号表上所列可知，线号表把每一个线号所出现的所有位置都详细地列举出来，这样我们就可以通过线号查找具体的控制回路。这种方式在现场维修、维护数控机床时非常有用，因为在现场我们经常会看到线缆上标明了不同的号码。

3.符号描述表(www.daowen.com)

这一部分内容不一定是每一本电气手册都会有，因为有的厂家会认为用户的相关人员已经了解了所遵循的制图标准。但是很多厂家还是会将其列出来，这样会使电气手册的适用人员更为广泛。这一部分内容主要是说明该电气手册所使用的图形符号所要表达的元器件的类型。在阅读、使用电气手册时，尽可能阅读这一节内容，以免因为参照的标准不一致而错误理解该手册所要表达的内容。图4-31所示为一个符号描述表。

我们可以看到，符号描述表对电路图中所要用到的图形符号均进行了说明。在符号表后所绘制的电路图，均是按照图上所描述的符号组成。

4.电气柜布置图

数控机床电气系统的绝大部分元器件，均是放置在机床的电气柜中。电气柜框图主要是用来描述每个器件在电气柜中的位置，以及电气柜和外界相连通的线缆的位置。图4-32为机床电气柜布置图。

5.控制回路框图

控制回路框图见图4-33，用于描述整个数控机床控制系统控制流程和各部分之间的关系。

6.各控制单元图

前面所述是电气手册中概述性的内容，对于数控机床的电气系统而言，更重要的是数控机床电气系统各控制单元、回路图。这一部分详细地讲述了机床电气系统的连接方式、连接内容、连接的元件类型以及这些元件的具体位置。

这些控制单元、回路图包括：机床电源输入单元、NC电源单元、外围控制回路电源单元、控制回路（通常情况下是24V回路）、辅助电动机控制回路、伺服控制系统单元、NC控制单元、PLC输入单元各模块、PLC输出单元各模块、各插头插座接线详图、各重要元件接线图、电磁线圈控制回路（110V回路）、各功能模块回路等等。

数控机床的电气控制系统正是由这些不同的控制回路、控制单元所组成，要熟悉、掌握数控机床的电气控制系统，就必须要了解这些控制回路和控制单元。
