以FUNAC 0iC为例，伺服/主轴放大器连接如图4-11所示。

注意：

①PSM，SPM，SVM（伺服模块）之间的短接片（TB1）是连接主回路的直流300V电压用的连接线，一定要拧紧。如果没有拧得足够紧，轻则产生报警，重则烧坏电源模块（PSM）和主轴模块（SPM）。

②PSM的控制电源输入端CXIA的1、2接200V输入，3为地线。

③伺服电动机动力线和反馈线、信号线都带有屏蔽，一定要将屏蔽作接地处理，并且信号线和动力线要分开接地，以免由于干扰而产生报警。

④对于PSM的MCC（CX3）一定不要接错，CX3的1、3之间只是一个内部触点，如果错接成200V，将会烧坏PSM控制板。MCC正确接法如图4-12所示。

⑤对FANUC 0i-Mate C，由于使用的伺服放大器是βi主轴βis伺服，带主轴的放大器是SVPM一体型放大器，连接如图4-13所示。

图4-11 伺服/主轴放大器连接(www.daowen.com)

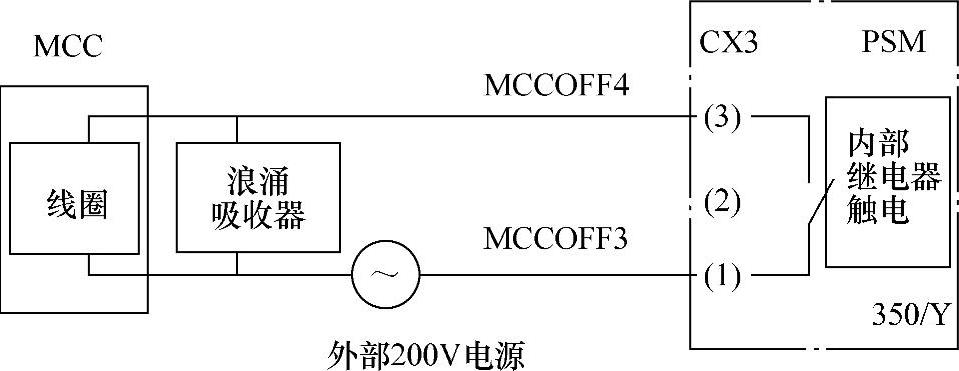

图4-12 MCC正确接法

注意：

①24V电源连接CXA2C（A1：24V，A2：0V）。

②TB3（SVPM的右下面）不要接线。

③上部的两个冷却风扇要自己接外部200V电源。

④三个（或两个）伺服电动机的动力线插头是有区别的，CZ2L（第一轴）、CZ2M（第二轴）、CZ2N（第三轴）分别对应为XX、XY、YY。
