数控工作台是数控设备中的重要附件之一。它的主要功能是将两个数控工作台组装在一起后，构成X-Y数控工作台，实现两个坐标的定位和联动，如图2-69所示。数控工作台是由底座、导轨、滚珠丝杠螺母副、电动机座、丝杠支承机构、拖板、行程开关、防护罩等部件组成的。数控工作台的装配完成后，要求运动平稳、轻松，拖板运行到不同位置时，空载推动力一致，拖板移动的直线度、拖板平面与移动方向的平行度、拖板平面与底座底面的平行度都必须符合规定的技术指标。拆装要认真进行，排列好拆下的每一个零件并进行登记，装配时按与拆卸相反的顺序进行，并对数控工作台进行认真的检测，使其装配精度和运动精度符合要求。

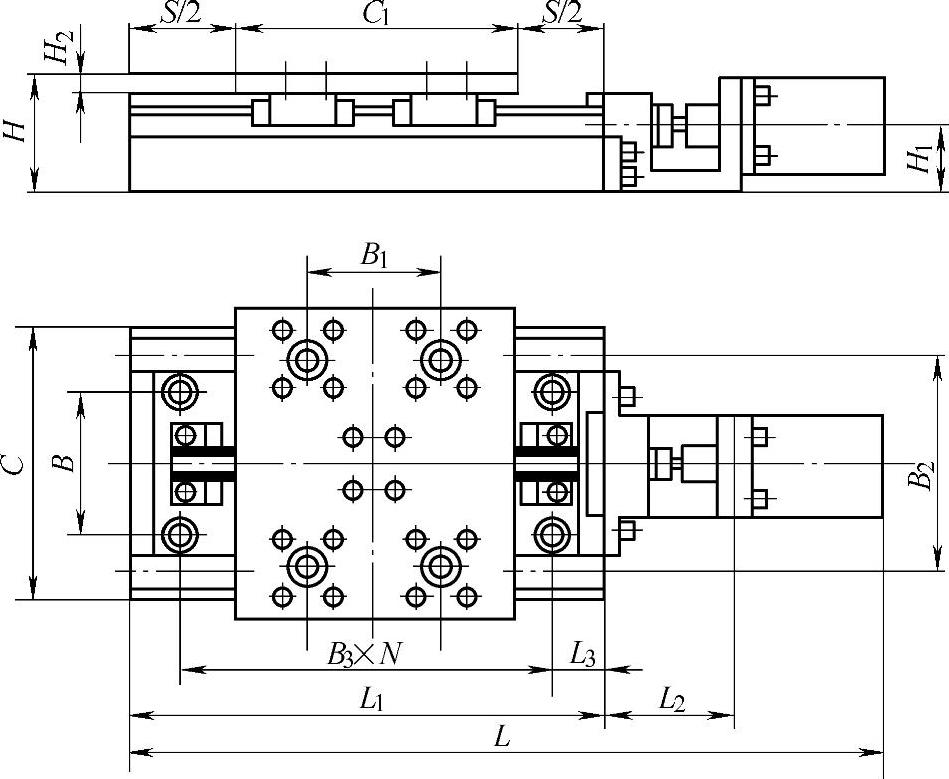

图2-69 数控工作台

（1）工具准备

数控工作台一台；百分表及磁力表架一套；检测平尺（300mm）一把；活动扳手两把；木柄起子两把；内六角扳手一套。

（2）步骤

①拆下工作台与导轨滑块、螺母支座的定位销钉和连接螺钉，取下工作台（拖板）。

②检查工作台上导轨滑块的接触面、螺母支座的接触面与工作台面的平行度，并作记录。

③检查导轨与滚珠丝杠的平行度并作记录。

④卸下滚珠丝杠支架与底座连接的定位销和螺钉，取下滚珠丝杠螺母副，松开联轴器，卸下驱动电动机。

⑤检查底座上滚珠丝杠支架的接触面与导轨的平行度。

⑥卸下滚动导轨与底座连接的定位销钉和螺钉，取下滚动导轨。(www.daowen.com)

⑦检查底座上滚动导轨的安装面的平面度以及安装面和导向面的直线度，并作记录。

⑧清洗已经拆卸的各个部件，准备进行组装。

⑨在底座上安装滚动导轨并检查安装精度，应达到拆卸前的精度值。

⑩将滚珠丝杠组件安装在底座上，并检查丝杠与导轨的平行度，应达到拆卸前的精度值。然后安装驱动电动机，紧固联轴器。

⑾将工作台安装在导轨滑块上，再将丝杠螺母座连接到工作台上。

⑿安装完毕后，检查几何精度。

在装配过程中，必须认真检查拖板平面与底座底面的平行度、拖板移动的直线度、拖板平面与运动方向的平行度及滚珠丝杠与导轨的平行度等指标，并与装配前的测量精度进行比较。若装配后精度误差超过了允许范围，应重新进行调整。

由此可见，在诊断、修理数控设备这类较复杂的设备时，要做到以下几点：

①要事先搜集、消化有关资料，做好充分的准备。在此基础上，制定好拆卸、检修步骤及注意事项。

②严格按照有关资料（图纸、说明书等）的规定要求去做，注意资料中的数据。用数据说话往往是指导设备维修的重要依据，如旋紧螺钉所用的转矩是以技术数据为依据的，因此资料的保管和整理是很重要的。
