塑料滑动导轨的特性与应用

(1)聚四氟乙烯(PTEE)导轨软带(又称贴塑导轨)

这种导轨软带材质是以聚四氟乙烯为基体,加入表铜粉、二硫化钼和石墨等填充剂混合烧结,并做成软带状。国外生产的Turcite-B、Pulon导轨软带,国产TSF导轨软带及配套用DJ胶粘剂。

这种导轨软带特点:摩擦性能好,静、动摩擦系数差别很小,而且都很低(比普通铸铁导轨的低一个数量级);耐磨性能好,填充剂的青铜、二硫化铝、石墨有自润滑作用;质地较软,即便嵌入金属碎屑、灰尘等,也不致损伤导轨副接触面,延长导轨副使用寿命;减振性好,塑料有很好的阻尼性能,减振消声好;工艺性好,可降低被粘贴塑料软带的金属导轨基体的硬度、表面质量的要求。此外,还有化学稳定性好,维修方便,经济性好等优点。

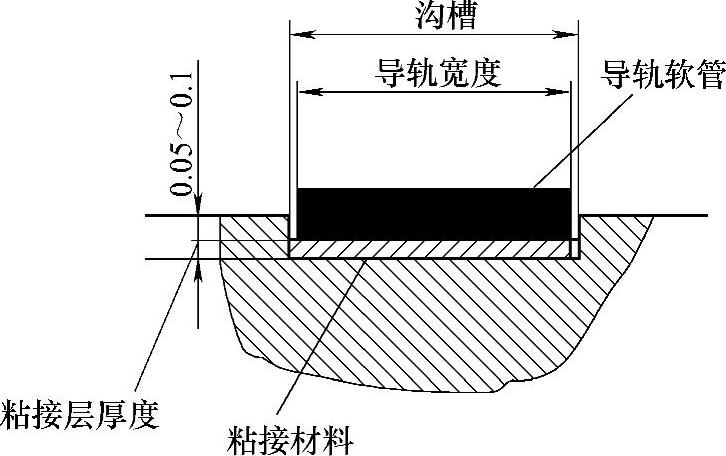

图2-53所示聚四氟乙烯导轨软带粘接情况。

(2)环氧型耐磨导轨软涂层(www.daowen.com)

环氧型耐磨导轨软涂层(又称涂塑导轨或注塑导轨)是以环氧树脂和二硫化钼为基体,加入增塑剂,混合成液状或膏状为一组分,和固化剂为另一组分的双组分塑料涂层。国外生产的有SKC3、Moglice钻石牌、国产的HNT等导轨涂层。

这种导轨涂层的特点:良好的可加工性;良好的摩擦特性和耐磨性;抗压强度比聚四氟乙烯导轨软带高;涂层使用工艺简单。


图2-53 聚四氟乙烯导轨软带的粘接
