所谓轴承预紧，就是使轴承滚道预先承受一定的载荷，不仅能消除间隙，而且还使滚动体与滚道之间发生一定的变形，从而使接触面积增大，轴承受力时变形减少，抵抗变形的能力增大。因此，对主轴滚动轴承进行预紧和合理选择预紧量，可以提高主轴部件的旋转精度、刚度和抗振性，机床主轴部件在装配时要对轴承进行预紧。使用一段时间以后，间隙或过盈有了变化，还得重新调整，所以要求预紧结构便于进行调整。滚动轴承间隙的调整或预紧，通常是使轴承内、外圈相对轴向移动来实现的。常用的方法有以下几种：

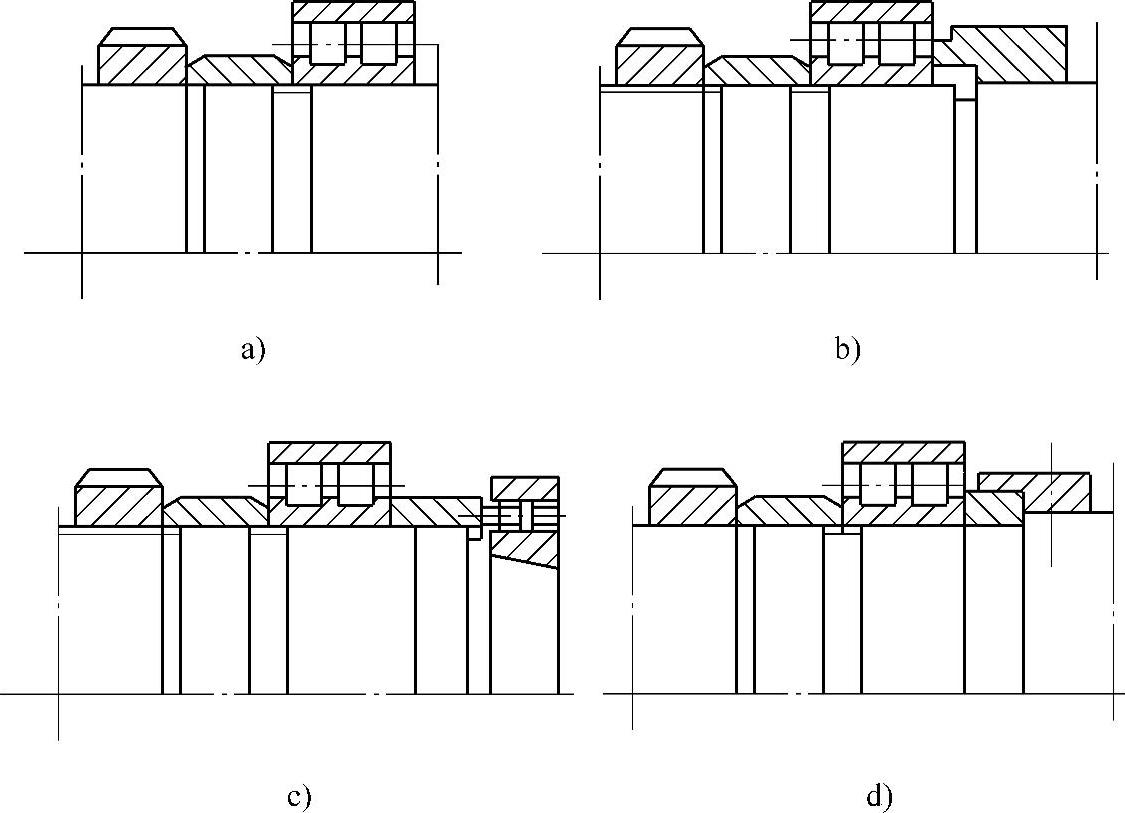

①轴承内圈移动如图2-34所示，这种方法适用于锥孔双列圆柱滚子轴承。用螺母通过套筒推动内圈在锥形轴颈上做轴向移动，使内圈变形胀大，在滚道上产生过盈，从而达到预紧的目的。图2-34a的结构简单，但预紧量不易控制，常用于轻载机床主轴部件；图2-34b用右端螺母限制内圈的移动量，易于控制预紧量；图2-34c在主轴凸缘上均布数个螺钉以调整内圈的移动量，调整方便，但是用几个螺钉调整，易使垫圈歪斜；图2-34d将紧靠轴承右端的垫圈做成两个半环，可以径向取出，修磨其厚度可控制预紧量的大小，调整精度较高，调整螺母一般采用细牙螺纹，便于微量调整，而且在调好后要能锁紧防松。

图2-34 轴承内圈移动

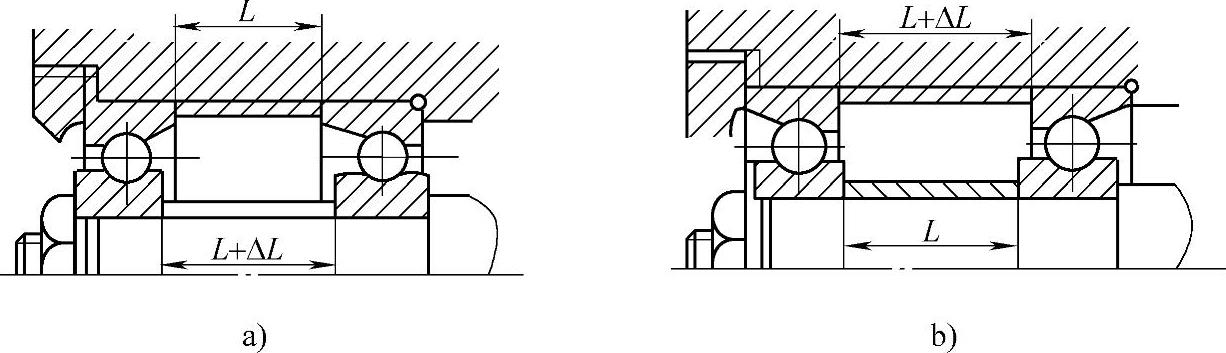

②修磨座圈或隔套如图2-35a所示，轴承外圈宽边相对（背对背）安装，这时修磨轴承内圈的内侧；图2-35b所示为外圈窄边相对（面对面）安装，这时修磨轴承外圈的窄边。在安装时按图示的相对关系装配，并用螺母或法兰盖将两个轴承轴向压拢，使两个修磨过的端面贴紧，这样在两个轴承的滚道之间产生预紧。另一种方法是将两个厚度不同的隔套放在两轴承内、外圈之间，同样将两个轴承轴向相对压紧，使滚道之间产生预紧，如图2-36所示。(www.daowen.com)

图2-35 修磨座圈

图2-36 隔套的应用
