混凝土坝采取分层施工，每一层中还分跨分仓（或分段分块）进行浇筑。坝体细部常用方向线交会法和前方交会法放样，为此，坝体放样的控制网——定线网，有矩形网和三角网两种，前者以坝轴线为基准，按施工分段分块尺寸建立矩形网，后者则由基本网加密建立三角网作为定线网。

（一）矩形网

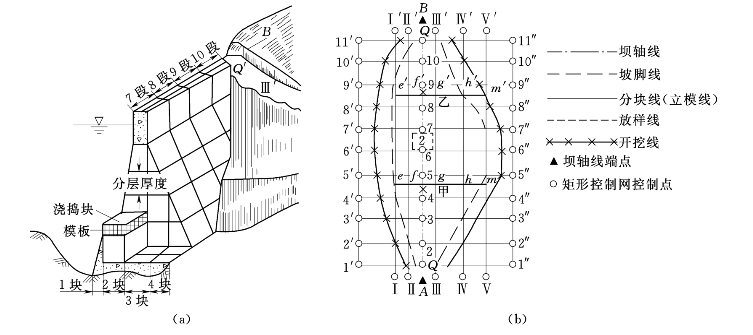

如图10-13（a）所示为直线型混凝土重力坝分层分块示意图，如图10-13（b）所示为以坝轴线AB为基准布设的矩形网，它是由若干条平行和垂直于坝轴线的控制线所组成，格网尺寸按施工分段分块的大小而定。

测设时，将经纬仪安置在A点，照准B点，在坝轴线上选甲、乙两点，通过这两点测设与坝轴线相垂直的方向线，由甲、乙两点开始，分别沿垂直方向按分块的宽度钉出e、f和g、h、m及e′、f′和g′、h′、m′等点。最后将ee′、ff′、gg′、hh′及mm′等连线延伸到开挖区外，在两侧山坡上设置Ⅰ、Ⅱ、…、Ⅴ和Ⅰ′、Ⅱ′、…、Ⅴ′等放样控制点。

然后在坝轴线方向上，按坝顶的高程，找出坝顶与地面相交的两点Q与Q′，再沿坝轴线按分块的长度钉出坝基点2、3、…、10，通过这些点各测设与坝轴线相垂直的方向线，并将方向线延长到上、下游围堰上或两侧山坡上，设置1′、2′、…、11′和1″、2″、…、11″等放样控制点。

(www.daowen.com)

图10-13　混凝土重力坝的坝体控制

在测设矩形网的过程中，测设直角时须用盘左盘右取平均，丈量距离应细心校核，以免发生差错。

（二）三角网

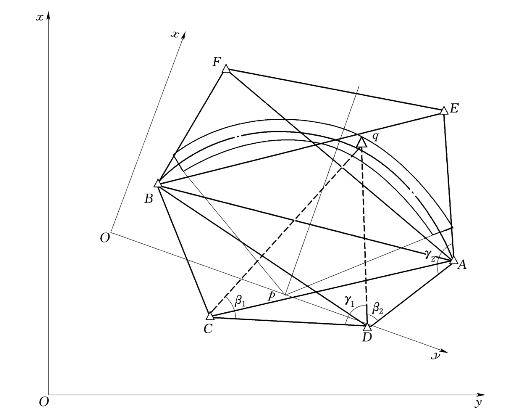

图10-14为由基本网的一边AB（拱坝轴线两端点）加密建立的定线网ADCBFEA，各控制点的坐标（测量坐标）可测算求得。但坝体细部尺寸是以施工坐标系xOy为依据的，因此应根据设计图纸求算得施工坐标系原点O的测量坐标和Ox的坐标方位角，再换算为便于放样的统一坐标系统。

图10-14　定线三角网示意图
