坝面侧坡的测定与修整方法

坝的设计断面,是指坝垒筑好以后的尺寸及形状。为保证经过夯实、修面以后能符合设计要求,在上土时必须加厚一些,这个加大的厚度叫余坡。因此填筑时,应测定上料桩,修理坡面时,应测出修面桩。

测定上料桩A′时,应计算出A′到坝轴的距离S+AA′,图10-8中,实线为设计的坝坡面线,而上料时应达到虚线的位置。设坡面坡度为1∶m,按设计断面算出A点的轴距为S,上料时余坡厚为d,由图中可见,当筑坝达到设计的A点高程时,实际上料时的坡面应为A′E′,所以测定上料桩时,应在设计轴距上加AA′长度。如何求AA′的长度呢?

在断面图上从A点作垂线AB,过B点作水平线与设计坡面相交于C点,要求BC=m,AB=1。由图中可知,ΔAA′D∽ΔABC,故则 :AA′=·A′D。由于(设计坡度),因此AB=·BC=1;又因AC=,A′D=d,则

施工时因为坝轴线上原定的里程桩会被土掩埋,要从坝轴线向两边量距确定料桩的位置是困难的,为解决这个问题,可预先在远离坝轴线的地方埋设一排轴距杆,如图10-9所示。

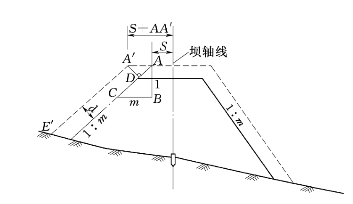

图10-8 测定坝面侧坡

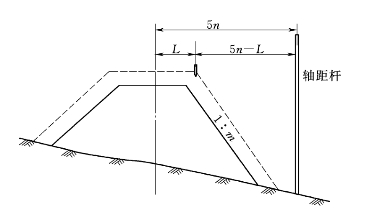

图10-9 轴距杆(www.daowen.com)

为了便于计数,可使轴距杆离坝轴线的距离为5m的倍数,即5nm(n为轴距杆的数目)。如果要定出上料桩的位置,只要从轴距杆向坝轴线方向取5n~L的距离即可(L为上料桩至坝轴线的长度)。

为使坡面合乎设计标准,在坝面压实以后,应标定修面桩并进行修面,如图10-10所示,其步骤如下。

(1)钉修面桩。在坝坡面上钉若干排平行于坝轴线的修面桩,上下桩的连接应垂直于坝轴线。

(2)算出各修面桩的设计坡面高程。

(3)测量各坡面桩点的高程。

(4)计算修整量即坡面削去的厚度。修整量应等于实测高程减去设计高程,将其用红漆写在修面桩的侧面。修面时,通常采用分段作业,全部修好后,应检查各坡面是否一致,以保证整个坡面纵、横方向都符合设计要求。

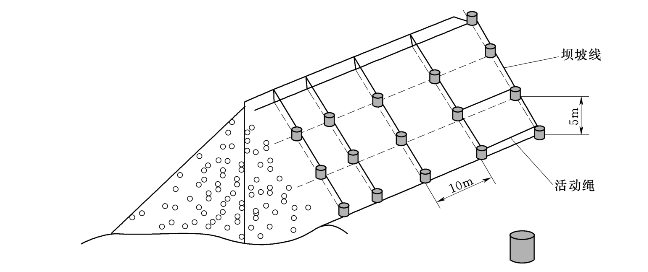

图10-10 修面桩
