（一）高程控制网的设置

为控制坝体各部分的高程，应在坝区施工范围之外，设置一些永久性的水准点，各水准点应构成闭合环。这些点可应用混凝土桩或石桩来标示。水准点的高程按工程要求用三等或四等水准测量方法施测。为便于施工时高程放样，应考虑到安置1～2次仪器就能把高程传递到工作面上，因此还要测定一些具有一定密度的临时水准点，可按四等或五等水准测量施测，并附合到永久性水准点上，在施工期间要定期检查其高程有无变动。临时水准点可根据具体情况分布在工作面附近不同高程的山坡上和谷地上，选择在固定的岩石上或固定物体上，涂上红漆或打入大头铁钉作为标志。

（二）坝体控制网

坝体平面控制网是以坝轴线为基准，进而设置一些与坝轴线平行和垂直的直线，以便进行横断面测量和坝体放样。

1.标定平行线

在土坝施工期间，由于坝上极为杂乱，要直接从坝轴线上量距不仅困难，而且精度不高，因而需在坝轴线的上、下游设置数条与坝轴平行的线，各平行线的间隔，可视情况，在10～20m之间选择。若地形较复杂，间隔可小些。如图10-2所示，M、N为坝轴线两端点，在其中一点如M点上安置经纬仪，照准N点，在易于量距的河床两侧定出A和B两点。然后，分别在A、B点上架设经纬仪，作MN的垂直线即后视M点和N点，使水平度盘旋转90°，标出垂直线AC、BD，并延长到C′和D′点，在CC′、DD′直线上，按平行线的间隔定出a、b、d、h、…和a′、b′、d′、h′、…，把相对的点连接起来，则aa′、bb′、dd′、hh′、…，就是标定的坝轴线平行线。为了防止施工中损坏，再把各平行线延长到山坡上便于观测的地方，埋设固定桩。

2.标定垂直线(www.daowen.com)

垂直线是进行横断面测量和坝体施工时放样的依据。垂直线的间隔与平行线间隔大致相同。测定时，应首先决定零号桩（0+000）的位置。坝轴线上坝顶与山坡相交点为零号桩点，见图10-3。测定零号桩的位置时，可在坝轴线的一端M点附近架设水准仪，后视某一已知高程为HA的水准点，得水准尺后视读数a，则视线高H视=HA+a，再计算零号桩的应有前视读数b=H视-H设，H设为坝顶设计高程，然后在M′点上安置经纬仪，瞄准N′点，由经纬仪观测者指挥，使水准尺沿坝轴线移动，直至从水准仪内看到水准尺上读数恰好等于b时，此立尺点就是零号桩位置M。测定出零号桩的位置后，在坝轴线上按预定的垂直线间隔，用钢尺丈量定出各垂直线的里程桩位置，然后，分别过各里程桩点，测定坝轴线的垂直线，并延伸到施工范围以外，设置标桩。

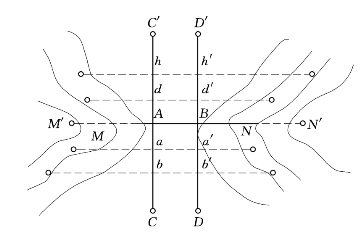

图10-2　标定平行线

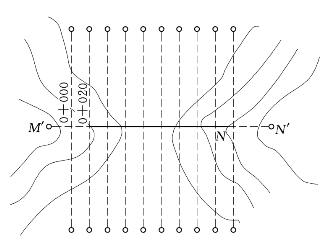

图10-3　标定垂直线

如果地形复杂、坡度太大，用钢尺丈量里程桩的距离较困难，可在坝轴线上适当地方选择一点E，测得垂线EF，用钢尺丈量止F的长度，得F点，然后在F点用经纬仪测出∠MFE的水平角β，得ME=EFtanβ。若要放样出0+020里程桩，用公式tanβ1=计算出角β1角。分别在N′和F点上架设经纬仪，N′点上经纬仪瞄准M′点，F点上的经纬仪后视E点，并拨出β1角，两架仪器视线的交点即为里程桩0+020的位置，用同样的方法可放出其他各里程桩的位置。将经纬仪分别安置在各里程桩上，瞄准M′或N′点，旋转90°，即定出垂直线。
