横断面上中线的地面高程已在纵断面测量时测出，只要测量出各地形特征点相对于中线桩的平距和高差，就可以确定其点位和高程。测量时以中心桩位零起算，面向渠道下游分左、右侧。其测量方法对于较大型的渠道可以采用经纬仪法或水准仪法，对于较小的渠道可用标杆皮尺法。

（一）外业测量方法

1.标杆皮尺法

如图9-15所示，ABCEDF为0+200里程桩处的横断面方向上的坡度变化点，施测时，将标杆立于A点，皮尺靠中桩地面拉平，量出至A点的平距，皮尺截取标杆的高度，即为两点高差，同法可以测出A至B、B至C等测点的距离和高差，分别记录于表格中，量完左边，再量右边，直至所需的宽度为止。此法简单，但精度较低。

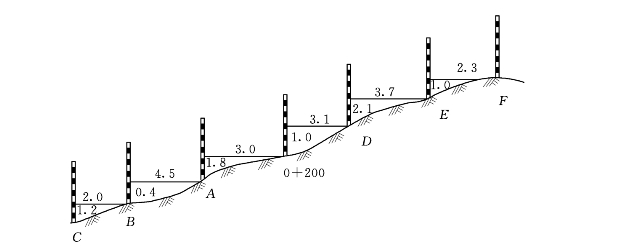

图9-15　标杆皮尺法示意图

横断面测量记录形式见表9-2。表中按路线前进方向分左侧和右侧，桩号从下往上记录，表中左侧和右侧记录平距和高差，以分数表示分子表示高差，分母表示平距，高差为正号表示上坡，负号表示下坡。

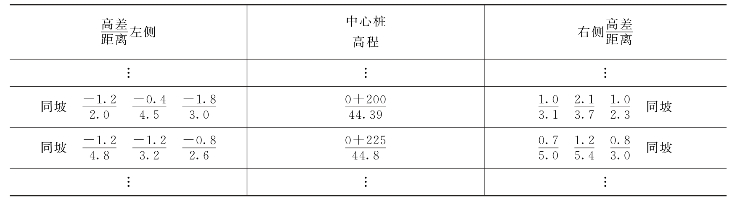

表9-2　横断面测量记录

2.水准仪法

此法适用于施测横断面较宽的平坦地区，如图9-16、图9-17所示。安置水准仪后，以中线桩地面高程点为后视，以中线桩两侧横断面方向的地形特征点为前视，标尺读数读至厘米。用皮尺分别量出各特征点到中线桩的水平距离，量至分米。高差由后视读数与前视读数求差得到，计算方法见表9-3。

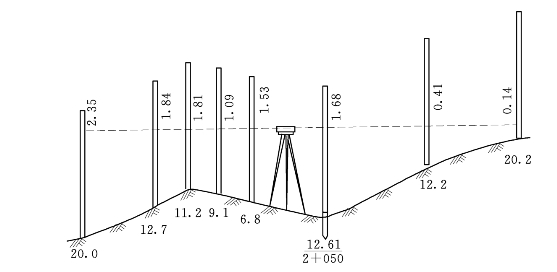

图9-16　水准仪法示意图

(www.daowen.com)

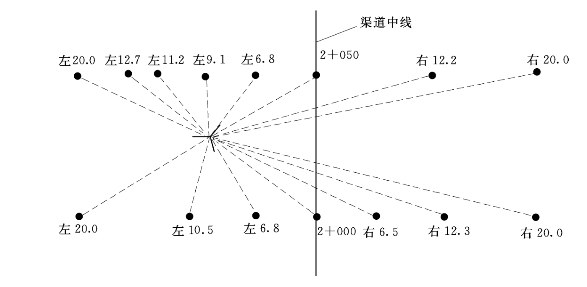

图9-17　水准仪法顶视图

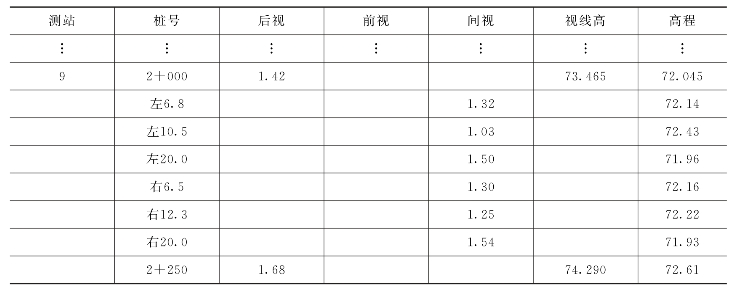

表9-3　横断面测量水准仪法记录表

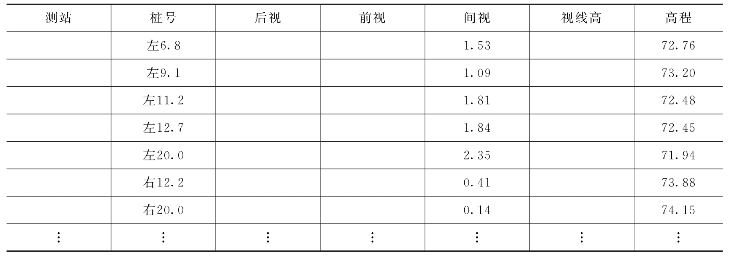

续表

3.经纬仪法

安置经纬仪于中线桩上，直接用经纬仪测定出横断面方向。量出至中线桩地面的仪器高，用视距法测出各特征点与中线桩间的平距和高差。此法适用于任何地形，包括地形复杂、山坡陡峻的线路横断面测量。若采用电子全站仪替代经纬仪则速度更快、效率更高。

（二）横断面图的绘制

以0+000桩为中点，左右两侧距离为横轴，高程为纵轴，比例尺均为1∶100。展绘出各特征点，连接相邻各特征点即为0+000桩横断面图的地面线，如图9-18所示。

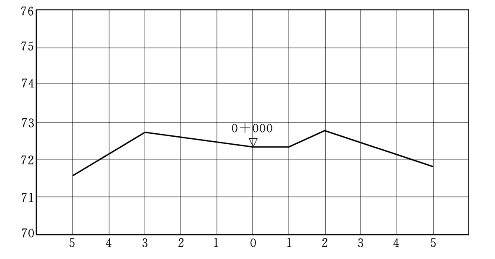

图9-18　横断面图

横断面图与纵断面图绘制方法相似，但横断面图的纵、横轴一般采用同一比例尺。

绘制横断面图时，应使各中心桩在同一幅图内的纵列上，自上而下，由左至右布局。
