1.纵断面测量方法

（1）在已知水准点BMⅡ1和路线起点桩0+000之间安置水准仪。

（2）照准后视点（水准点BMⅡ1）标尺，设其读数为a1，可得视线高（a1+HBMⅡ1）。

（3）照准前视点（0+000桩）标尺，设其读数为b1，可计算出0+000桩高程H0+000=（a1+HBMⅡ1）-b1。

（4）将仪器安置于同时方便观测0+000桩、0+070桩、0+100桩和0+200桩的地方，照准后视点（0+000桩）标尺，设其读数为a2，可得视线高为（a2+H0+000）。

（5）照准前视点（0+070桩）标尺，设其读数为b2，可计算出0+070桩高程为H0+070=（a2+H0+000）-b2。

（6）分别照准间视点0+100桩、0+200桩标尺，方法同步骤（5），计算出其高程。

（7）依照上述步骤，逐站施测其余各桩。

纵断面测量示意图见图9-10～图9-12。

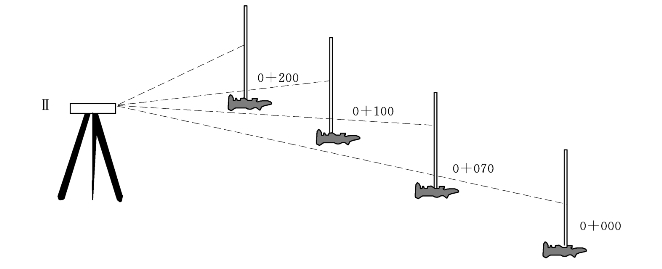

图9-10　纵断面测量示意图一

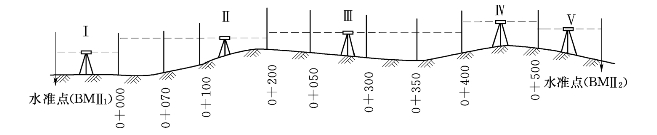

图9-11　纵断面测量示意图二

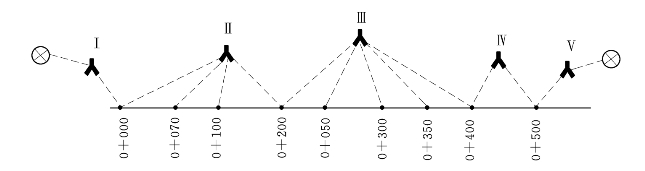

图9-12　纵断面测量示意图三

2.记录与计算

渠道中线测量记录表见表9-1。

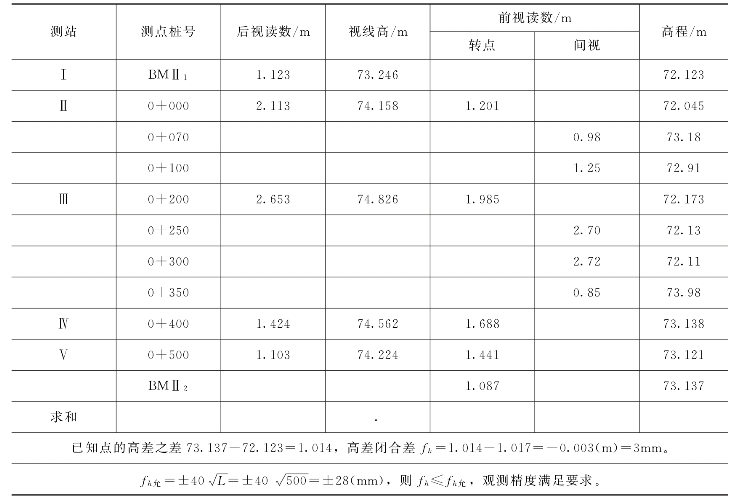

表9-1　渠道中线测量记录表

渠道纵断面测量，往往需要跨越深谷，如图9-13所示。为了避免因仪器通过谷底的多次安置而产生的误差，可在测站1先读取沟对岸的转点2+200的前视读数，然后以支水准路线形式测定谷底中桩高程；结束后，将仪器搬至测站4读取转点2+200的后视读数。为了削减由于测站1前视距离长而产生的测量误差，可将测站4的后视距离适当加长。另外，沟底中桩水准测量因为是支水准路线，故应另行记录。当跨越的深谷较宽时，亦可采用跨河水准测量方法。

(www.daowen.com)

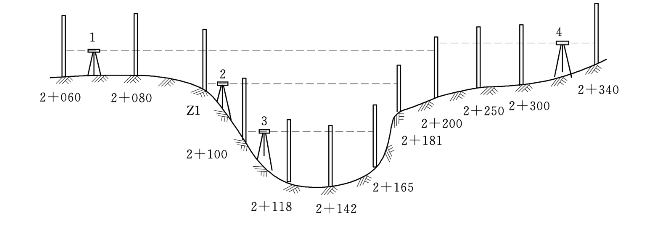

图9-13　跨深沟纵断面测量

3.绘制纵断面图

（1）纵断面图包括的内容直线与曲线段中线桩的里程、地面高程、设计高程、坡度、土壤地质说明等，如图9-14所示。

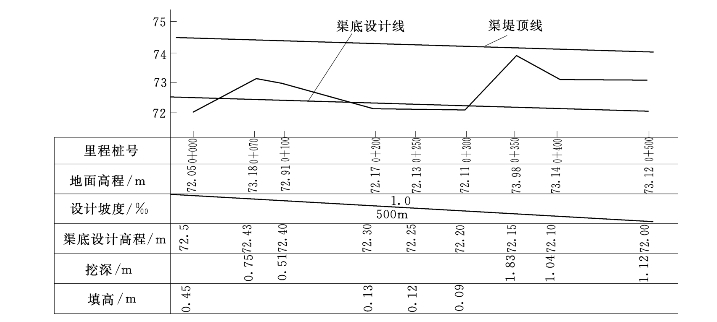

图9-14　纵断面图

（2）纵断面图的绘制步骤为：①按照选定的里程比例尺和高程比例尺绘表格，填写里程、地面高程、直线与曲线、土壤地质说明等数据；②绘制出地面线；③计算设计高程、计算各桩的填挖数；④在图上注记有关资料，如水准点、桥涵、竖曲线等。

为了使地面起伏变化更明显，纵轴比例尺一般选用横轴比例尺的10倍。

（3）纵断面图的绘制方法：

1）在横轴上按水平距离比例尺定出里程桩和加桩的位置，并在栏内相应位置标注桩号。

2）将各桩的实测高程填入高程栏，并按高程比例尺在纵轴上相应的位置标定点位，并把这些点连成线，即为纵断面图。

3）根据设计坡度计算渠底起点和终点的设计高程，并在纵轴上标定其点位，并用直线连接起来，即为渠底设计线；同法可以连出渠堤顶线。

（4）渠底起点高程的计算：

式中　H——待求里程桩的渠底设计高程；

H0——起点桩的渠底设计高程；

i——渠道的设计坡度；

D——待求桩至起点桩的水平距离。

如：设渠底起点（0+000）桩的设计高程为72.50m，渠道设计坡度为-1‰，则0+070桩的渠底设计高程为

H=72.50-0.001×70=72.43(m)

（5）填挖高度计算：

填挖高度等于地面高程与设计高程之差，若为正数，表示挖深；若为负数，表示填高。
