调整计划:隧道贯通误差的纵向和竖向调整方法

时间:2023-06-15 理论教育 版权反馈
【摘要】:贯通前预留100m作为调线地段,贯通后丈量实际贯通误差,并作出调整计划。实际上对于隧道贯通误差来说,纵向贯通误差Δx只影响隧道的长度,其对工程质量影响很小,一般不予调整。当调整地段全部位于圆曲线上时,应根据实际贯通误差,由调线地段两端开始,向中间按长度比例调整中线。(二)竖直面内贯通误差的调整实测隧洞两端的腰线点高差,可按实测高差和距离算出坡度。

调整计划:隧道贯通误差的纵向和竖向调整方法

一般情况,隧道从两端施工,边开挖,边衬砌。贯通前预留100m作为调线地段,贯通后丈量实际贯通误差,并作出调整计划。应在未衬砌的100m地段内调整,该段的开挖及衬砌均应以调整后的中线及高程进行放样

实际上对于隧道贯通误差来说,纵向贯通误差Δx只影响隧道的长度,其对工程质量影响很小,一般不予调整。

(一)水平面内贯通误差的调整

1.折线调整法

直线隧洞如两段洞身已作永久性衬砌,则中线闭合差可在未衬砌地段用折线调整如图8-18所示。很明显,横向贯通差C1C2为定值时,则调线地段AB越长,转角γ就越小。因调线而产生的转折角γ在5′以内时,可作直线考虑;γ角在5′~25′之间时,可按顶点内移量考虑衬砌位置和线路内移量,见表8-1;当γ角大于25′时,则应加半径为4000m的圆曲线。

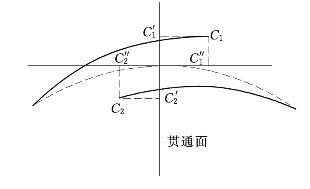

图8-17 用中线法测量贯通误差示意图

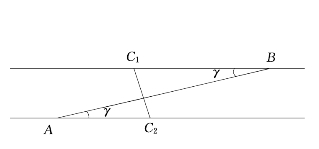

图8-18 折线调整法示意图

表8-1 顶点内移量

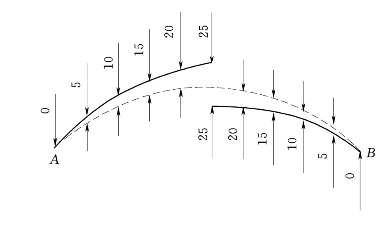

图8-19 调整偏角法示意图

2.按比例调整法

该法又称调整偏角法。当调整地段全部位于圆曲线上时,应根据实际贯通误差,由调线地段两端开始,向中间按长度比例调整中线。假如调线地段AB长200m,横向贯通误差50mm,则每20m的调整量如图8-19所示。

3.调整圆曲线长度和曲线始终点法(www.daowen.com)

贯通面在曲线始点或终点附近,曲线端的延伸线与直线段不平行又不重合时,可先以“调整圆曲线长度法”使两切线平行,然后再用“调整曲线始终点法”使其两切线重合。

(1)调整圆曲线长度法使切线平行。如图8-20(a)所示,DE与D′E′不平行,如要使其平行,圆曲线需要缩短CC1

圆心角相应的减小值Δα为

调整后D移至B,则

DB≈CC1

而调整后两平行切线之间的距离S为

(2)用调整曲线始终点法使切线重合。经上一步调整,两切线已经平行,如图8-20(b)所示,E′B′∥GB,但不重合,故可用调整曲线始终点法使E′B′和GB重合。这时曲线头尾分别由A、B移到了A1、B1,则

中线调整的方法除上述几种以外,尚有变更缓和曲线长度法及变更圆曲线半径法,具体采用何种方法可根据实际情况确定,此处不再论述。

(二)竖直面内贯通误差的调整

实测隧洞两端的腰线点高差,可按实测高差和距离算出坡度。根据实际情况既可以实际算出的坡度调整腰线,也可延长调整坡度的距离,直到调整的坡度与设计坡度相差不大为止。

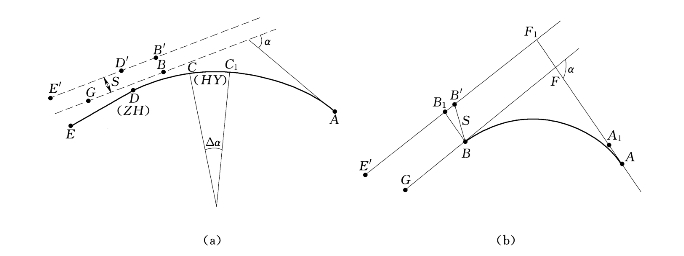

图8-20 调整曲线始终点法示意图
