随着隧洞的掘进，需要继续把中心线向前延伸，应每隔一定距离（如20m）在隧洞底部或者在隧洞顶板设置中心桩。顶板中线点的设置：将木桩打入预先在顶板测设并钻好的孔内，顶板中线点就用小铁钉设在木桩上，钉上挂有垂球线。隧洞地面的中线桩应用直径为2cm长约20cm的钢筋头，桩顶应埋设在底板10cm以下，上加护盖，四周挖排水小沟，防止积水。以下介绍测设隧洞中线的几种方法。

（一）经纬仪法

实质上是以极坐标法原理测设隧洞中线点的方法。随着隧洞的不断开拓延伸，利用经纬仪拨角在隧洞内测设中线点位，不断地指示隧洞开拓的方向和位置，如图8-9所示。

（二）目测法

如图8-10所示，A、B、C是测量人员根据经纬仪法在隧洞顶板设置的一组中线点，垂球线分别挂有垂球，按三点成线互检的原理，工作人员站在隧洞的M处目测三垂线可确定灯位的P点方向，丈量已开拓完成隧洞的长度，确定P点处的开拓位置和进尺长度。

图8-9　经纬仪法示意图

图8-10　目测法延线示意图

（三）曲线隧洞的定向定位

一般采用弦线法。图8-11（a）中AB弧是一段圆曲线，半径为R，转角为α。现以AP1为例说明曲线的测设方法。

（1）计算决定弦AP1的方向βA。

1）按隧洞的净宽D求取AP1的弦长l，即(www.daowen.com)

其中S是弓弦高。图8-11（b）中，为使弦线l不受隧洞内侧的影响，必须使S＜D/2。

2）求α′/2，即

3）求βA，即

（2）测设。在A点安置经纬仪瞄准A′，拨角βA给出隧洞开拓的方向线AP1，同时随时丈量开拓的隧洞长度，直至开拓长度为l时，在隧洞设立中线点P1。

（3）按P1点位的测设方法，依次测设P1P2、P2P3，逐步解决隧洞开拓的定向定位，指示隧洞的开拓过程。

曲线隧洞开拓定向方法有多种弦线法（图8-12），P1、P2是曲线的中线点，l1是弦长。利用l1及d交会P点，则以P1P2可确定P2P3的方向。其中，d的计算式为

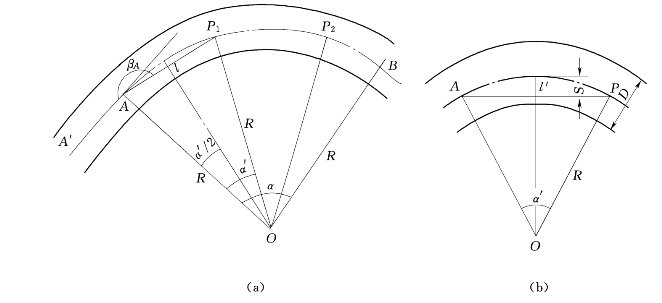

图8-11　弦线法示意图之一

有关上述弦线法的几何原理，读者可自行证明。
