竖井是在隧洞地面中心线上某处，如图8-5（a）中的A处，向下开挖至该处隧洞洞底，以增加对向开挖工作面。它的测量工作包括：在实地确定竖井开挖位置，测定高程以求得竖井开挖深度，在开挖至洞底时再将地面方向及高程通过竖井传递至洞内（后面详细介绍），作为掘进依据。

旁洞是在隧洞一侧开挖打洞，与隧洞中心线相交后，沿隧洞中心线对向开挖以增加工作面。根据洞口的高低可分平洞和斜洞，前者沿隧洞设计高程开挖，后者洞口高于隧洞设计高程。图8-5（b）为平洞的平面示意图，E为洞口，EF为开挖方向，EO为平洞开挖深度，γ为平洞与隧洞中心线的交角（由平洞传递的主洞开挖方向）。当平洞洞口位置选定，并确定开挖方向后，就可在地面上主洞口A或B及平洞口E用两架经纬仪定出交点O′（图上未标出），精确丈量EO′的水平距离EO′=S（平洞长度），再在O′点安置经纬仪精确测出∠AO′E=γ，并在O′E的延长线上埋设方向桩e1、e2，指示平洞开挖方向。当平洞开挖至O点附近时（一般要比EO长一些），精确定出O点，用经纬仪精密测设γ角，引进主洞开挖方向。

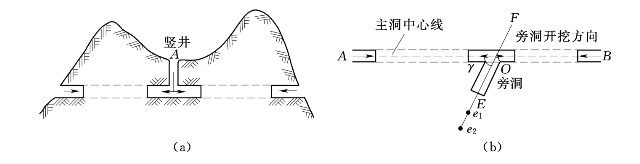

图8-5　竖井旁洞布置图

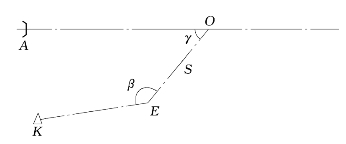

图8-6　旁洞中线与主洞中线

若敷设有控制网时，可根据控制点的坐标和洞口坐标计算所需的放样数据。如图8-6所示，A、B为主洞口位置，E为旁洞洞口位置，K为控制点，其坐标均已知。设计中，旁洞中线与主洞中线的交角为γ，可根据需要设定。为了在E点指示旁洞的开挖，必须算出定向角β和EO的距离S。为此，首先应算出O点的坐标，然后再推算出β和S。

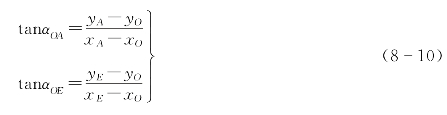

由图8-5和设计中可知，，则交点O的坐标x0、y0可由下式解算求得：

(www.daowen.com)

由此得定向角

其中

距离为

现场测设时（图8-6），在E点安置经纬仪，后视K点，精确测设β角，得旁洞的开挖方向，当开挖至O点后，即可标定沿主洞中线的开挖方向。

斜洞由于洞口高程高于隧洞设计高程，开挖的是倾斜长度，故应根据所得的水平距离S及洞口与隧洞设计高程求得的高差h，计算斜距及开挖坡度i=h/s进行开挖。
