在修筑道路、敷设排水管道等工程中，经常要测设设计的坡度线。如图7-6所示，A和B为设计坡度线的两端点，若已知A点的设计高程为HA，设计坡度iAB，则可求出B点的设计高程HB为

HB=HA+iAB×D

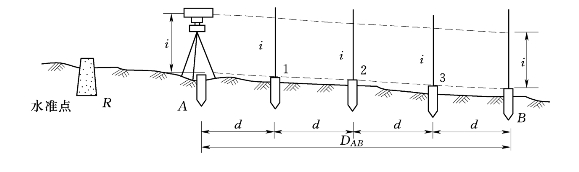

图7-6　已知坡度的直线测设

测设B点时，安置水准仪于A，在B点竖立水准尺，使视线在水准尺上截取的读数恰好等于HB-HA=iAB×DAB时，紧靠尺底在木桩侧面划一道横线，此线即为B点的设计高程。(www.daowen.com)

为了施工方便，每隔一定距离d（一般取d=10m）打一木桩，测设方法可用水准仪（若地面坡度较大，亦可用经纬仪）设置倾斜视线法，其测设步骤如下。

（1）先用已知高程测设方法，根据附近已知水准点R将设计坡度线两端点的设计高程HA、HB测设于地上，并打下木桩。

（2）将水准仪安置在A点上，并量取仪器高i，安置时使一个脚螺旋在AB方向上，另两个脚螺旋的连线大致与AB方向线垂直。

（3）旋转AB方向上的脚螺旋和微倾螺旋，使视线在B点标尺上所截取的读数等于仪器高i，此时水准仪的倾斜视线与设计坡度线平行，当中间各桩点1、2、3上的标尺读数都为i时，尺底即为该桩的设计高程。则各桩顶的连线就是要测设的设计坡度线。

若各桩顶的水准尺实际读数为bi（i=1，2，3，…），则各桩的填挖高度为i―bi。i=bi时不填不挖；i＞bi时需挖，反之需填。
