已知高程测设方法及其应用

时间:2023-06-15 理论教育 版权反馈
【摘要】:根据已知水准点,在地面上标定出某设计高程的工作,称为已知高程测设。现在要把该建筑物的室内地坪高程放样到木桩B上,作为施工时控制高程的依据,其方法如下:安置水准仪于A、B之间,在A点竖立水准尺,测得后视读数为a=1.675m。如图7-5所示,欲根据地面水准点A测设坑内水准点B的高程,可在坑边架设吊杆,杆顶吊一根零点向下的钢尺,尺的下端挂上重锤,在地面和坑内各安置一台水准仪。

已知高程测设方法及其应用

根据已知水准点,在地面上标定出某设计高程的工作,称为已知高程测设。如图7-4所示,在某设计图纸上已确定建筑物的室内地坪高程为H=21.500m,附近有一水准点A,其高程为HA=20.950m。现在要把该建筑物的室内地坪高程放样到木桩B上,作为施工时控制高程的依据,其方法如下:

(1)安置水准仪于A、B之间,在A点竖立水准尺,测得后视读数为a=1.675m。

(2)在B点处设置木桩,在B点木桩侧面竖立水准尺。

(3)计算:视线高Hi和B点水准尺应读数b

Hi=HA+a=20.950+1.675=22.625(m)

b=Hi-H=22.625-21.500=1.125(m)

(4)上下移动B点的水准尺,直至水准仪视线在水准尺上截取的读数恰好等于1.125m时,紧靠尺底在木桩侧面划一道横线,此线位置就是设计高程的位置。

深基坑内或在较高的楼层面上测设高程时,水准尺的长度不够,这时,可在坑底或(www.daowen.com)

楼层面上先设置临时水准点,然后将地面高程点传递到临时水准点上,再放样所需高程。

如图7-5所示,欲根据地面水准点A测设坑内水准点B的高程,可在坑边架设吊杆,杆顶吊一根零点向下的钢尺,尺的下端挂上重锤,在地面和坑内各安置一台水准仪。则B点的高程为

HB=HA+a1-(b1-a2)-b2

式中a1、a2、b1、b2为钢尺和水准尺读数。然后,改变钢尺悬挂位置,再次观测,以便检核。

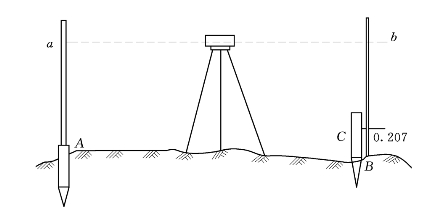

图7-4 已知高程的测设

图7-5 已知高程的测设
