地形图的梯形分幅又称为国际分幅,由国际统一规定的经线为图幅的东西边界,统一的纬线为图幅的南北边界。由于子午线收敛于南、北两极,所以整个图幅呈梯形,其编号方法将随其比例尺不同而不同。
1.1∶1000000比例尺地形图的分幅与编号
1∶1000000比例尺地形图的分幅是按照国家标准统一分幅的。从地球赤道向两极,以纬差4°为一列,每列依次以拉丁字母A、B、C、…表示。经度由180°子午线起,由西向东,以经差6°为一行,依次以数字1、2、…、60表示,如图6-13所示。

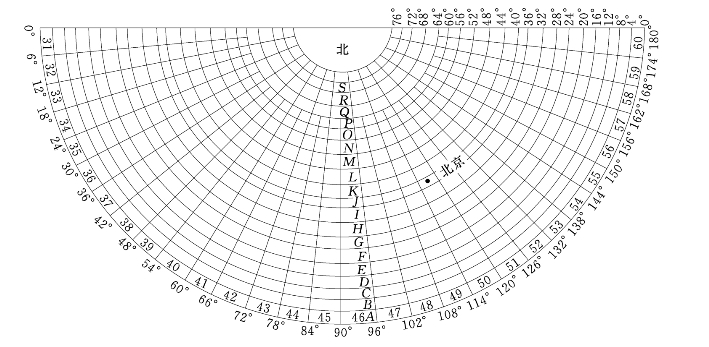

图6-13 1∶1000000图分幅
每幅1∶1000000的地形图图号由该图的横列字母与行数组成。如北京所在1∶1000000地形图的编号为J-50。其中,“J”由列数换为相应的字母得到:“列数=某地的纬度数/4°(进整数)”;“50”由“行数=某地的经度数/6°(进整数)+30”得到。进整数是指将除不尽的小数进位为整数。
由于南北半球的经度相同,而纬度对称,为了区分南北半球对应图幅的编号,规定在南半球图号前加“S”,北半球加“N”。我国的领域全部位于北半球,注释“N”则可省略。
以上分幅规定仅适用于纬度60°以下,当纬度在60°~76°时,以经差12°、纬差4°分幅,在76°~88°时以经差24°、纬差4°分幅。
2.1∶500000、1∶200000、1∶100000地形图的分幅与编号
1∶500000、1∶200000、1∶100000地形图的分幅与编号的基础是1∶1000000的地形图图幅。如图6-14所示,将一幅1∶1000000的图分成4幅1∶500000的图幅,其纬差2°、经差3°,用A、B、C、D表示。一幅1∶1000000的图分成36幅1∶200000的图 幅,其 纬 差40′、经 差1°,用[1]、[2]、…、[36]表示。一幅1∶1000000的图分成144幅1∶100000的图幅,其纬差为20′、经差为30′,用1、2、…、144表示。如北京所在图幅的编号为J-50-5。

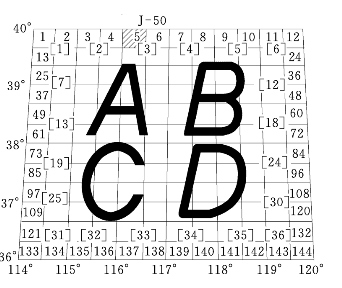

图6-14 1∶500000、1∶200000、1∶100000图分幅(www.daowen.com)
3.1∶50000、1∶25000、1∶10000地形图的分幅与编号
这三种比例尺的地形图是在1∶100000的基础上分幅与编号的。如图6-15所示,一幅1∶100000的地形图分成四幅1∶50000的图幅,分别以A、B、C、D表示,一幅1∶50000的地形图分成四幅1∶25000的图幅,分别以1、2、3、4表示。如图6-16所示,一幅1∶100000的地形图分为64幅1∶10000的图幅,分别为(1)、(2)、…、(64)表示。图6-17中北京某地所在1∶10000图幅的编号为J-50-5-(24)。
4.1∶5000、1∶2000地形图的分幅与编号
这两种比例尺的地形图是在1∶10000的基础上分幅编号的。如图6-17所示,一幅1∶10000的地形图分为四幅1∶5000的图幅,在1∶10000地形图图号后加a、b、c、d;再将1∶5000地形图分为9幅1∶2000的地形图图幅,在1∶5000的地形图图号后加1、2、…、9,即为1∶2000图幅的编号。图中北京某地所在1∶5000图幅的编号为J-50-5-(24)-b-5。为使用方便,现将各种比例尺图的梯形分幅与编号列于表6-4中。
图6-15 1∶50000、1∶25000图分幅

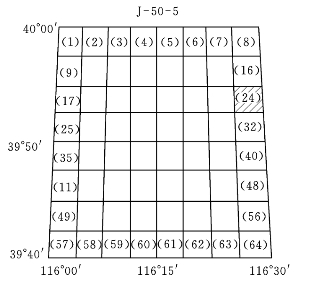

图6-16 1∶10000图分幅

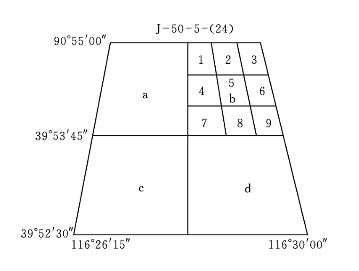

图6-17 1∶5000、1∶2000图分幅

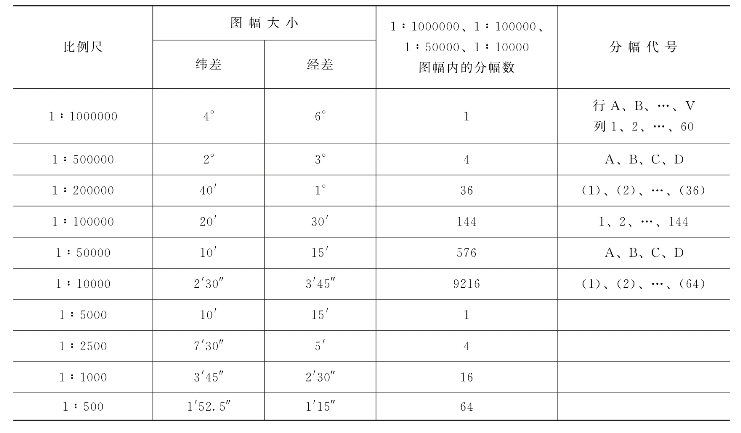

表6-4 按梯形分幅的各种比例尺图的分幅与编号
