导线测量外业工作包括踏勘选点、角度测量、边长测量。

（一）踏勘选点

在踏勘选点前应尽量搜集测区的有关资料，如地形图，已有控制点的坐标和高程，以及控制点的点之记。在图上规划导线布设方案，然后到现场选点，埋设标志。选点时，应注意以下事项：

（1）导线点应选在土质坚硬，能长期保存和便于安置测量仪器的地方。

（2）相邻导线点间通视良好，便于测角、量边。

（3）导线点视野开阔，便于测绘周围地物和地貌。

（4）导线点数量足够、密度均匀、方便测量，即导线边长应大致相等，避免过长、过短，相邻边长之比不应超过三倍。

导线点选定后，应在地面上建立标志，并沿导线走向顺序编号，绘制导线略图。对于等级导线点，应按规范埋设混凝土桩，如图5-7（a）所示，并在导线点附近的明显地物（房角、电杆）上用油漆注明导线点编号和距离，并绘制草图，注明尺寸，称为点之记，如图5-7（b）所示。(www.daowen.com)

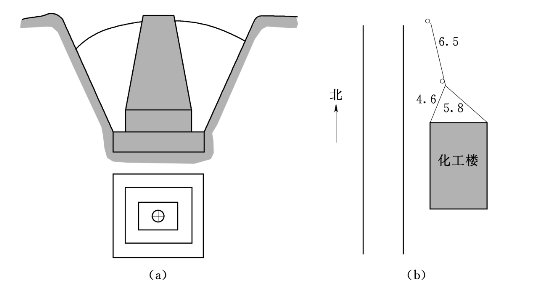

图5-7　导线点及点之记

（二）外业测量

1.边长测量

导线边长常用电磁波测距仪测定。由于观测的是斜距，因此要同时观测竖直角，进行平距改正。图根导线也可采用钢尺量距。往返丈量的相对精度不得低于1/3000，特殊困难地区允许1/1000，并进行倾斜改正。

2.角度测量

导线角度测量有转折角测量和连接角测量。在各待定上所测的角为转折角，如图5-5中β1～βn。这些角有左角和右角之分。在导线前进方向右侧的水平角为右角，左侧的为左角。角度测量的精度要求见表5-2。导线应与高级控制点连测，才能得到起始方位角，这一工作称为连接角测量，也称导线定向。目的是使导线点坐标纳入国家坐标系统或该地区统一坐标系统。附合导线与两个已知点连接，应测两个连接角βB、βC。闭合导线和支导线只需测一个连接角βB，如图5-4、图5-6所示。对于独立地区周围无高级控制点时，可假定某点坐标，用罗盘仪测定起始边的磁方位角作为起算数据。
