依相邻次序地面上所选定的点连接成折线形式，测量各线段的边长和转折角，再根据起始数据用坐标传递方法确定各点平面位置的测量工作称导线测量。导线测量布设灵活，要求通视方向少，边长可直接测定，适宜布设在视野不够开阔的地区，如城市、厂区、矿山建筑区、森林，也适用于狭长地带的控制测量，如铁路、隧道、渠道等。随着全站仪的普及，一测站可同时完成测距、测角，导线测量方法广泛地用于控制网的建立，特别是图根导线的建立，并成为主要测量方法。

导线测量的布设形式有以下4种。

1.闭合导线

导线的起点和终点为同一个已知点，形成闭合多边形，如图5-4所示，B点为已知点，P1、…、Pn为待测点，αAB为已知方向。

2.附合导线

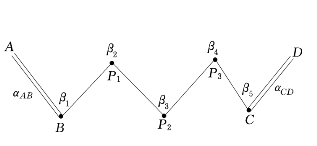

敷设在两个已知点之间的导线称为附合导线。如图5-5所示，B点为已知点，αAB为已知方向，经过Pi点最后附合到已知点C和已知方向αCD。

3.支导线

支导线也称自由导线，它从一个已知点出发不回到原点，也不附合到另外已知点，如图5-6所示。由于支导线无法检核，故布设时应十分仔细，规范规定支导线不得超过三条边。(www.daowen.com)

图5-4　闭合导线

图5-5　附合导线

图5-6　支导线

4.导线网

由若干个闭合导线和附合导线组成的闭合网形称为导线网。导线网检核条件多，精度较高，多用于城市控制网。在地形复杂地区的高精度控制网，也适宜布设成导线网的形式。
