方向与距离:坐标正算优化方案

时间:2023-06-15 理论教育 版权反馈
【摘要】:利用角度与距离计算坐标,在方向与距离功能中有两种计算新的坐标点方法:一种用方位角、平距计算,另一种用导线计算。在图4-108中选第二项,按[回车]键显示图4-109,分别输入P1、P2点的坐标后,显示图4-110,要求输入水平角,平距和高差。

方向与距离:坐标正算优化方案

利用角度与距离计算坐标,在方向与距离功能中有两种计算新的坐标点方法:一种用方位角、平距计算,另一种用导线(2点加角度输入)计算。

图4-96 显示垂坡、坡度、坡距

图4-97 选择3点定角

图4-98 输入各点坐标

图4-99 显示角度、距离

1.输入方位角和平距

从4-100图中选第二项,进入坐标正算菜单,如图4-101所示,选择AZ+HD显示图4-102,要求输入基点(P1)的点号,输入点号后,要求输入该点坐标及代码,如图4-103所示,输入后显示图4-104,要求输入基准点(P1)与待求点连线的方位角(AZ),平距(HD)和高差。

图4-100 选择坐标正算第二项

图4-101 坐标正算菜单第一项

图4-102 输入P1点号

图4-103 P1坐标

图4-104 输入P1-P2方位角、距离、高差

图4-105 显示P2点坐标

图4-106 显示坐标(www.daowen.com)

输入后,显示计算结果(X,Y,Z),点号在P1的基础上自动加1,见图4-105,按[回车]键存储。返回计算菜单。

注:如果全站仪内存有(P1)的坐标,将自动显示后(图4-106),进入输入待定点的夹角,平距,高差的状态。

2.导线计算

如图4-107所示为导线测量线路,用图4-108的导线计算程序,可依次计算X1、X2、X3、X4、…坐标。

在图4-108中选第二项,按[回车]键显示图4-109,分别输入P1、P2点的坐标后,显示图4-110,要求输入水平角(Ang),平距(HD)和高差(dVD)。

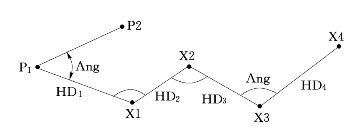

图4-107 导线测量示意图

图4-108 选择导线

图4-109 输入坐标

图4-110 输入水平角

水平角的输入方法为:按前进方向左角为正角,输入正角,右角为负角输入负角,见图4-111。高差同理,按前进方向高为正,低为负输入。输入完成后按[回车]键,显示图4-112,为X1点的坐标。

图4-111 输入右角为负

图4-112 显示X1点坐标

如果在设置中将ENE改为NEE,则显示的X、Y坐标值互换。

需要说明的是在此显示的是在上一点点号上自动加1的点号。如需改变,用[控制]键移至X1处,输入相应的点号,按[回车]键存储记录。屏幕返回下一个点的计算状态。并自动将要用的已知点点号列于屏幕,如图4-113所示,检查无误后即可按[回车]键,进行下一个点的计算和输入。

图4-113 返回下一点计算

点号的计算顺序参考图4-107,此导线计算程序只能计算下一点的坐标,不能进行导线计算中的角度闭合差、坐标增量闭合差等计算,在使用中应加以注意。

注:当dVD(高差)为空白的时候,则假定为0.000。
