悬高测量:REM技术

在一些工程测量中,需测某点的高度,但不能在其上面放置棱镜或其他标志,给测量工作带来了诸多不便。应用DTM352C全站仪,调用悬高测量程序,可方便地解决此问题。其悬高测量的原理如图4-81所示。

基本原理是:仪器首先测出测站到A点的斜距和天顶距,以A点作为高度的起始零点,随着望远镜的转动,天顶距变化,由内部程序,根据天顶距、平距、高差等数据,随时计算出A点到B点的垂直距离Vh,并显示B点的实际高度为Vh值加上A点到地面的距离。

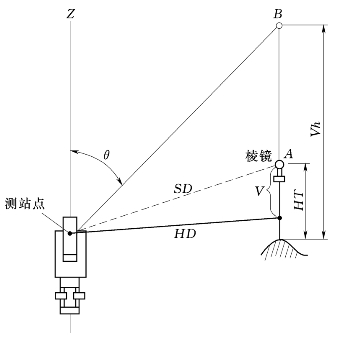

图4-81 悬高测量原理

Vh=HDtan(90°-θ)+HT-V

悬高测量方法如下:

将棱镜(A点)架设在被测目标(B点)的铅垂线下,在图4-82中选第五项,屏幕显示见图4-83,输入目标高,此时目标高可大致假设,后面还要进行校正。按[测量]键屏幕显示见图4-84,要求照准目标棱镜按[测量]键,显示目标点高度(图4-85)。

图4-82 选择悬高测量REM

图4-83 要求输入棱镜高

(www.daowen.com)

图4-84 输入棱镜高

图4-85 照准棱镜测量显示

松开垂直制动旋钮,转动望远镜,对准目标A地面标志进行目标高检查,屏幕显示见图4-86,Vh为校正数据,按[回车]键进行目标高更新。

目标高更新后望远镜照准被测目标(B点),屏幕显示从A点地面到B点的垂直高度(图4-87)。

图4-86 照准地面显示

图4-87 显示B点悬高值

按[ESC]键退出。

注意:在进行悬高测量时,A点必须在B点的铅垂线下,否则Vh将出现误差,A点离B点的铅垂线越远,误差越大。在A点不能放在B点铅垂线上时,要视具体情况进行人工改正。
