边界测量方法(RDM)简介

对边测量分为RDM(辐射)和RDM(连续)两种方式。

1.RDM(辐射式)

如图4-69所示,RDM测量时屏幕显示含义如下。

rSD:两点间的斜距;

rHD:两点间的水平距离;

rVD:两点间的高差;

rV%:(rVD/rHD)×100两点间的斜度百分比

rGD:(rHD/rVD):两点间的垂度坡度;

rHA:第一点到第二点连线的方位角

辐射式对边测量与连续式对边测量的区别见图4-70。

在图4-71中选第三项功能RDM(辐射式),屏幕显示见图4-72,照准目标P1按[测量]键,屏幕显示见图4-73,按[显示]键,屏幕显示见图4-74。屏幕显示的数据为测站点与目标P1之间的数据。

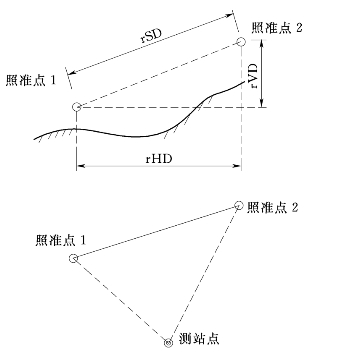

图4-69 对边测量示意图

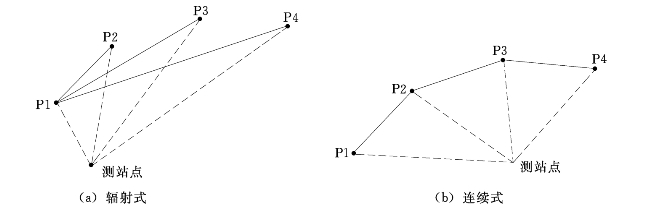

图4-70 对边测量方式

图4-71 程序测量选项

图4-72 照准P1点并测量

照准目标P2按[测量]键,屏幕显示见图4-75,按[显示]键屏幕显示见图4-76。屏幕显示的数据为目标P1与目标P2之间的数据。同理,照准目标P3按[测量]键,屏幕显示的数据为目标P1与目标P3之间的数据;依此类推屏幕显示P1-P4、P1-P5、P1-P6、…,即第一点与最后一点之间的数据按[ESC]键退出对边测量状态。(www.daowen.com)

图4-73 测站至P1点数据

图4-74 测站点至P1点数据

图4-75 P1至P2点间数据(一)

图4-76 P1至P2点间数据(二)

需要记录时按[回车]键屏幕显示图4-77,输入两点之间数据的点名,按[回车]键存储后进行下一个点测量。需要注意的是,无论是放射式对边测量还是连续式对边测量,无论是P1-P2、P1-P3还是P1-P4,在对边测量的过程中屏幕都没有任何提示,需要测量人员记清所选的对边测量方式,以及哪两点之间的数据。如果先建站,这些测量数据可以储存,在测量数据中可以查取。

图4-77 记录测量数据

图4-78 选择连续测量

2.RDM(连续式)

在图4-78中选第四项,则屏幕显示如图4-79所示,照准目标P1按[测量]键,屏幕显示如图4-80所示,屏幕显示的数据为测站点与目标P1之间的数据。照准目标P2按[测量]键,屏幕显示为目标P1与目标P2之间的数据。照准目标P3按[测量]键,屏幕显示为目标P2与目标P3之间的数据;依此类推屏幕显示P3-P4、P4-P5、P5-P6、…之间的数据,即最新两点之间的数据,按[ESC]键退出对边测量状态。

图4-79 照准P1点并测量

图4-80 测站至P1点数据
