如何使用全站仪测量水平角?

时间:2023-06-15 理论教育 版权反馈
【摘要】:全站仪和经纬仪一样可以进行角度测量,而且更方便,快速。角度测量是测定测站至两目标间的水平夹角,同时可测定相应视线的天顶距,设地面上有A、B、C三点,A为测站点如图4-11所示,测定∠BAC的步骤如下。图4-14中显示的HA76°50′02″即为盘左所测水平角。如果此时是横丝照准目标,则该目标A的盘右所测竖直角为270°47′12″-270°=0°47′12″一测回水平角计算:/2=76°50′04″注意:竖直角不能取平均值,因为不是同一目标的观测值。

如何使用全站仪测量水平角?

全站仪经纬仪一样可以进行角度测量,而且更方便,快速。在进行角度测量前,首先也要在角顶点上进行安置仪器,安置仪器包括对中、整平和照准的方法,与经纬仪相同,不再介绍。

角度测量是测定测站至两目标间的水平夹角,同时可测定相应视线的天顶距,设地面上有A、B、C三点,A为测站点如图4-11所示,测定∠BAC的步骤如下。

(1)在测站点安置仪器,开机进入基本测量模式。

(2)将仪器望远镜瞄准起始目标点B。

(3)按[角度]键,全站仪显示角度测量菜单如图4-12,选第一项置零,将起始方向值置成零,如图4-13所示。

图4-11 水平角观测

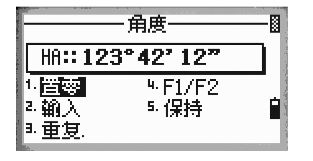

图4-12 设置水平角零值

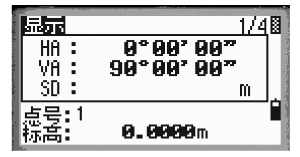

图4-13 水平角显示零值

(4)将全站仪望远镜右旋瞄准目标点C,全站仪屏幕即显示所测角度,如图4-14所示。(www.daowen.com)

图4-14中显示的HA76°50′02″即为盘左所测水平角。图4-14中显示的VA89°12′56″为视线的天顶距。如果此时是横丝照准目标,则该目标C的盘左所测竖直角为

90°-89°12′56″=0°47′04″

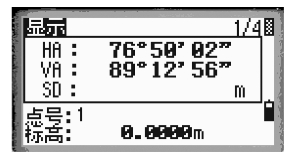

图4-14 显示测量角度

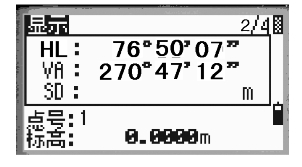

图4-15 盘右测量时显示角值

若要盘右测量时,将照准右方目标时设置水平角为零,将仪器左旋照准左方目标B,这时图4-15所示HL76°50′07″,表示盘右所测的水平角。图4-15中显示的VA270°47′12″为A目标视线的天顶距。如果此时是横丝照准目标,则该目标A的盘右所测竖直角为

270°47′12″-270°=0°47′12″

一测回水平角计算:

(76°50′02°+76°50′07″)/2=76°50′04″

注意:竖直角不能取平均值,因为不是同一目标的观测值。
