表达直线方向的不同方法

测量工作中,常用方位角、坐标方位角或象限角来表示直线的方向。

(一)方位角的概念

从直线一端点的标准方向顺时针转至某直线的水平夹角,称为该直线的方位角。方位角的大小是0°~360°,方位角不能为负数。

(二)方位角的分类

根据标准方向的不同,方位角又分为真方位角、磁方位角和坐标方位角三种。

1.真方位角

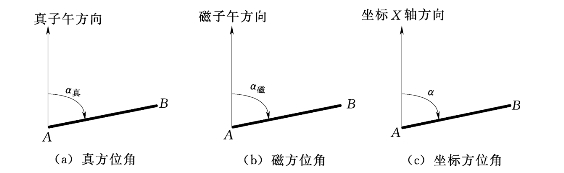

从直线一端点的真子午线方向顺时针方向转到该直线的水平角,称为该直线的真方位角,用α表示,如图3-13(a)所示。

图3-12 测量标准方向

图3-13 直线定向

2.磁方位角

从直线一端的磁子午线方向顺时针方向量到某直线的水平角,称为该直线的磁方位角,用α表示,如图3-13(b)所示。

3.坐标方位角

从坐标纵轴方向的北端起顺时针方向量到某直线的水平角,称为该直线的坐标方位角,一般用α表示,如图3-13(c)所示。

(三)磁偏角

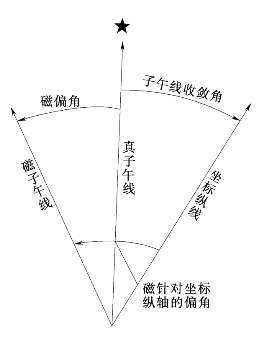

由于磁南北极与地球的南北极不重合,因此过地球上某点的真子午线与磁子午线不重合,同一点的磁子午线方向偏离真子午线方向某一个角度称为磁偏角,用δ表示,如图3-14所示。

(四)磁方位角与真方位角之间的关系

式中磁偏角δ值,东偏取正,西偏取负,如图3-15所示。我国的磁偏角的变化在-10°~6°之间。(www.daowen.com)

图3-14 磁方位角和真方位角的关系

图3-15 象限角与坐标方位角

图3-16 象限角与坐标方位角

(五)象限角

如图3-16所示,通过X和Y坐标轴将平面划分为四个象限。从X轴方向按顺时针或逆时针转至某直线的水平角称为象限角,以R表示。象限角的范围是0°~90°。正反象限角大小相等,方向相反。

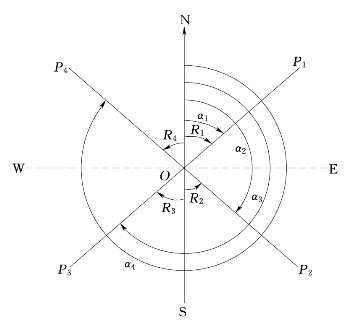

直线OP1位于第一象限,象限角为R1;直线OP2位于第二象限,象限角为R2;直线OP3位于第三象限,象限角为R3;直线OP4位于第四象限,象限角为R4

用象限角来表示直线的方向,必须注明直线所处的象限。第一象限记为“北东”,第二象限记为“南东”,第三象限记为“南西”,第四象限记为“北西”。图3-18中,假定R1=42°30′、R3=44°18′则应分别记为R1=北东42°30′、R3=南西44°18′。

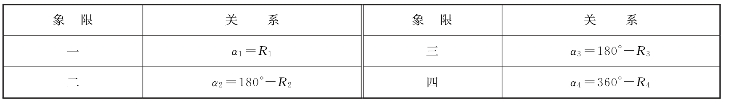

如图3-18所示,直线方位角与象限角换算关系,见表3-2。

表3-2 直线的方位角与象限角换算关系

【例3-4】 已知AB直线方位角αAB=186°39′,求AB直线的象限角是多少?

【解】 AB直线方位角αAB=186°39′,直线AB在第三象限。则直线AB象限角为

RAB=186°39′-180°=南西6°39′

【例3-5】 已知直线CD象限角为:RCD=南东16°30′,求CD直线的方位角和反象限角是多少?

【解】 因为直线在第二象限,所以CD直线的方位角为

αCD=180°-R=164°30′

因为正反象限角相等,方向相反,所以CD直线的反象限角:RCD=北西16°30′
