钢尺量距的主要器材有钢尺、皮尺和测钎、温度计、弹簧秤、垂球、标杆等辅助量距工具。
(一)钢尺
钢尺也称钢卷尺,是用钢制成的带状尺,尺的宽度为10~15mm,厚度约0.4mm,长度有20m、30m、50m等几种。钢尺有卷放在圆盘型的尺壳内的,也有卷放在金属尺架上的,如图3-1所示。钢尺的分划也有好几种,有的以厘米为基本分划,适用于一般量距;有的也以厘米为基本分划,但尺端第一分米内有毫米分划;目前市场上的钢尺一般分划至毫米,在钢尺的厘米、分米和米的分划线上都有数字注记。钢尺一般量距的精度可达到1/5000~1/1000,精密测距的精度可以达到1/40000~1/10000,适合于平坦地区的距离测量。

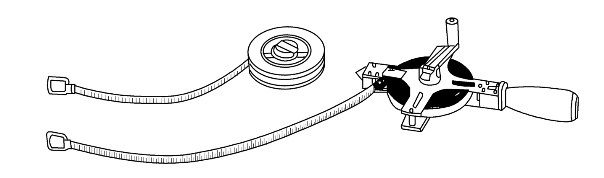

图3-1 钢尺
(二)皮尺
皮尺是用麻线加入金属丝织成的带状尺,如图3-2(a)所示。长度有20m、30m和50m等。皮尺的基本分划为厘米,在尺的分米和整米处有注记。尺端金属环的外端为尺子的零点,如图3-2(b)所示。尺子不用时卷入尺壳内,携带和使用都很方便,但是皮尺容易伸缩,量距精度比钢尺低,皮尺丈量精度在1/1000左右,一般用于精度要求不高的碎部测量和土方工程的施工放样等。
(www.daowen.com)

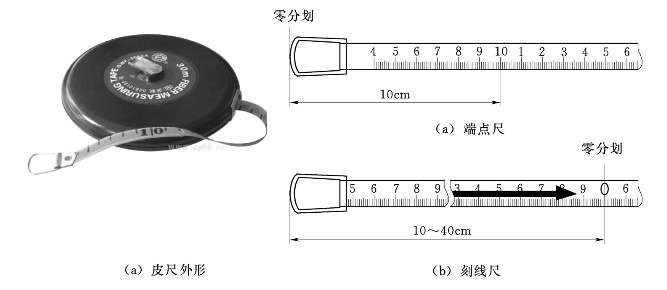

图3-2 皮尺
(三)辅助量距工具
辅助量距工具有测钎、标杆、垂球、温度计、弹簧秤等。测钎一般用钢筋制成,长30~40cm,如图3-3(a)所示。一端磨尖便于插入土中准确定位,另一端卷成圆环,便于串在一起携带。测钎主要用于标定尺段和作为定线的标志。标杆用木或竹竿制成,直径0.5~2cm,长2~3m,间隔10cm涂以红白相间的油漆,如图3-3(b)所示,它主要用于直线的定线和在倾斜尺段上进行水平丈量时标定尺段点位。弹簧秤用于对钢尺施加规定的拉力,保证尺长的稳定性。因为钢尺有一定自重,展开时必成悬链线状,如果拉力不同尺子会不一样长,量距时就必须用弹簧秤施加检定时的标准拉力。温度计用于测定量距时的温度,以便对钢尺丈量的距离加温度改正,如图3-4所示。

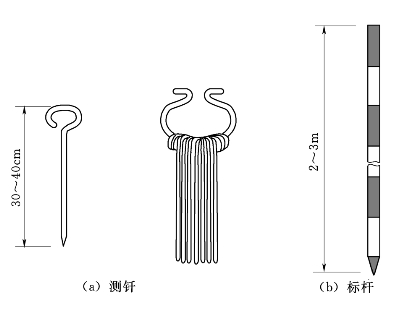

图3-3 钢尺量距的辅助工具

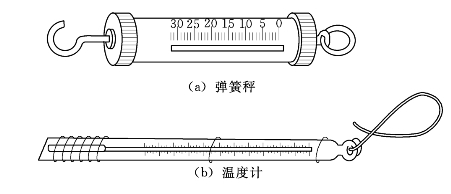

图3-4 辅助工具
