近年来，随着微电子技术及计算机的发展和综合运用，新一代具有数字显示、自动记录、数据自动传输等功能及测角精度高的电子经纬仪的应用愈加广泛，而且这种仪器配有适当的外接接口，可将野外电子手簿记录的数据直接输入计算机，实现数据处理和绘图的自动化。目前，电子经纬仪将逐步取代传统的光学经纬仪。

（一）电子经纬仪的结构

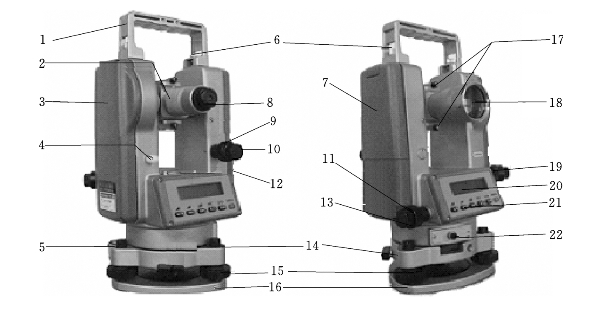

电子经纬仪与光学经纬仪的外部结构类似，主要包括照准部、测角装置和基座三大部分。图2-23为苏州第一光学仪器厂生产的DJD2电子经纬仪，各部件名称的编号如图所注。

图2-23　电子经纬仪的结构

1—提手；2—望远镜调焦螺旋；3—仪器高标志；4—测距仪通信口；5—圆水准器；6—提手锁紧螺丝；7—电池盒；8—望远镜目镜；9—竖直制动；10—竖直微动；11—照准部制动螺旋；12—照准部水准管；13—照准部微动螺旋；14—轴套固定螺丝；15—脚螺旋；16—基座；17—光学照准器；18—望远镜物镜；19—光学对点器；20—液晶显示屏；21—键盘；22—外接手簿通信口

电子经纬仪的基座都采用分离式三爪基座，三点强制对中结构，仪器照准部与基座通过闭锁扳手固连，部分三爪基座设有激光对点装置。电子经纬仪的测角装置采用光电测角装置，利用光栅度盘或光电编码盘等，将角值的光信号转换成电信号，再对电信号进行处理，最后用数字显示或自动记录。电子经纬仪的照准部同光学经纬仪类似，它主要由望远镜、光学瞄准器和照准控制机构等组成。

（二）电子经纬仪的键盘功能及水平角的观测

以拓普康（Topcon）DT100和苏一光DJD2电子经纬仪为例介绍电子经纬仪的键盘功能及简单的使用方法。

1.电子经纬仪的键盘功能及信息显示

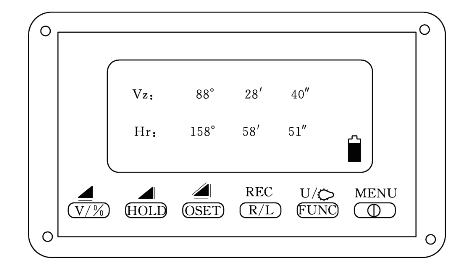

（1）仪器键盘功能：电子经纬仪的键盘如图2-24所示，各操作键功能见表2-5。

图2-24　电子经纬仪的键盘

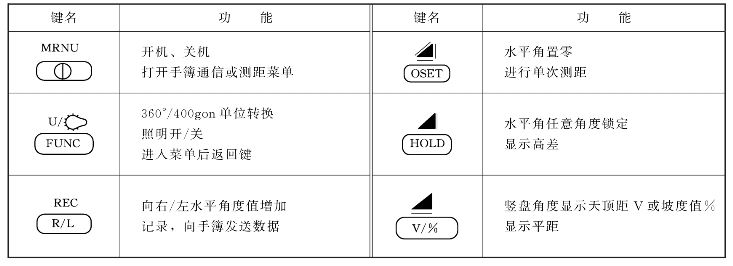

表2-5　各操作键功能说明表(www.daowen.com)

（2）仪器信息显示：电子经纬仪LCD（液晶显示屏）双面二行显示，中间两行为观测数据和提示信息显示区，两边为显示内容、单位、符号区。其一般显示内容见表2-6。

2.电子经纬仪水平角的观测方法

（1）观测前的准备工作：主要包括正确安装电池，并检查供电情况参数的设置；打开仪器电源开关，检查电压和电池的工作状态；进行水平角的初始化的设置。

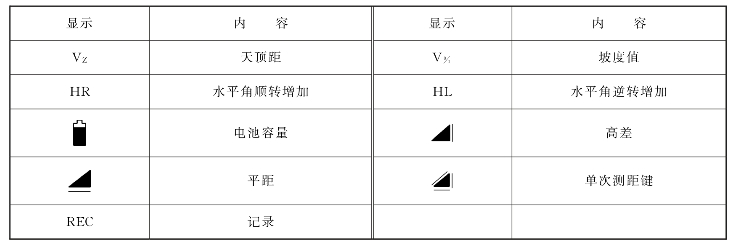

表2-6　电子经纬仪显示及内容

初始化设置的项目主要有：角度测量单位、角度最小显示单位、自动断电关机时间等。

（2）角度测量操作：按“左—右—右—左”的观测顺序和方法。

1）仪器的安置（对中、整平）。

2）照准左方目标目标，置零按[OSET]。

3）松开制动螺旋，顺时针转动仪器照准右方目标，读数[HR]即为盘左所测水平角。

4）盘右照准右方目标，置零按[OSET]。

5）逆时针方向转动仪器，照准左方目标，读数[HL]即为盘右所测水平角。

上面为一测回的观测操作，记录方法与前述测回法相同，观测限差参考有关规范。
