（一）竖直度盘读数的光学系统

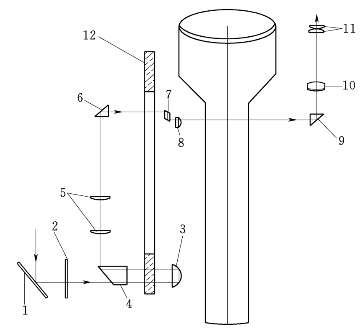

图2-10　竖直度盘读数的光学系统

1—反光镜；2—照明进光窗；3—竖盘照明棱镜；4—竖盘转向棱镜；5—竖盘显微物镜组；6—棱镜；7—菱形棱镜；8—读数窗与场镜；9—转向棱镜；10—透镜；11—读数显微镜目镜；12—竖盘(www.daowen.com)

图2-10所示为竖直度盘的光学系统，从图中可以看出，光线进过反光镜进入照明进光窗，经竖盘照明棱镜的折射，照亮竖盘的分划线，然后带有度盘分划和注记的影像由竖盘转向棱镜转向竖盘显微物镜组并放大，再由竖盘转向棱镜及菱形棱镜，将度盘分划和注记放大的影像在读数窗与场镜的平面上成像，在读数窗与场镜中设置分划尺测微板，这样，带有度盘分划、注记及分划尺测微板的光线经转向棱镜及透镜，经读数显微镜目镜再放大，便可读出竖盘的读数。

（二）竖盘构造

竖盘是固定在望远镜的旋转轴上，望远镜在竖直面内上下转动，竖盘就被带着一起转动，而竖盘上读数的指标线（带有度盘分划和注记的影像的光线）则与竖盘水准管有联系。这是因为竖盘指标水准管微动螺旋与图2-10中的竖盘照明棱镜和竖盘转向棱镜相连在一起，若转动竖盘指标水准管微动螺旋，必然会使竖盘照明棱镜和竖盘转向棱镜产生联动运动，那么望远镜水平时，经竖盘照明棱镜折射的光线不会穿过竖盘的90°或270°刻画，从而水平线方向竖直度盘的读数不为固定值，影响竖盘读数；只有转动竖盘指标水准管微动螺旋使竖盘指标水准管气泡居中时，才能使经竖盘照明棱镜折射的光线垂直穿过竖盘时，带有度盘分划和注记的影像恰好为90°或270°的影像，这样水平线方向上的竖盘读数为某一固定值，从而就保证了竖盘读数的正确。因而，在竖盘读数前，须使竖盘指标水准管的气泡居中，以正常位置进行读数。
