方向观测法:以倒置的方式观测水平度盘读数

当观测方向数为3个或3个以上时,通常采用方向观测法。为减小因望远镜调焦而产生的照准误差,往往在观测之前,应从几个方向中选一个目标清晰、呈像稳定、距离适中的方向,作为起始零方向。

(一)观测方法、步骤

1.三向观测

当观测方向数为3个时(图2-8),其步骤如下:

(1)在测站O上安置经纬仪,对中、整平。

(2)盘左位置,选定零方向A点瞄准,将度盘配置于0°稍大读数处,再顺时针转动仪器依次观测B、C方向,分别读取每个方向的水平度盘读数并记录于观测手簿中(表2-2),称上半测回。

(3)倒镜,用盘右位置按逆时针方向依次观测C、B、A方向,分别读取各方向盘右的水平度盘读数并记录于观测手簿中,称下半测回。

上、下半测回合起称一测回,余下的测回只需按规范规定的“方向观测度盘表”的要求,对零方向进行度盘配置即可,其观测、记录与第一测回完全相同。

图2-8 方向观测法

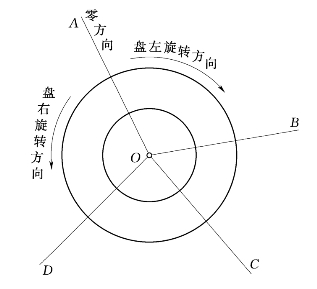

图2-9 全圆观测法

2.多向观测

当观测的方向数多于3个时(图2-9),应采用全圆方向观测法,其操作步骤同上,只是在半测回结束时仍要回到起始零方向,称为归零。具体的过程如下:

(1)在测站O上安置经纬仪,对中、整平。

(2)盘左位置,选定零方向A点瞄准,将度盘配置于0°稍大读数处,再顺时针转动仪器依次观测B、C、D各方向,分别读取每个方向的水平度盘读数并记录于观测手簿中(表2-3),最后还要回到起始方向A进行归零,读数并记录,称上半测回。

(3)倒镜,用盘右位置按逆时针方向依次观测A、D、C、B方向,读数并记录。称下半测回。

上、下半测回合起称一测回,余下的测回只需对零方向按要求进行度盘配置即可,其观测、记录与第一测回完全相同。

(二)记录与计算方法

观测方向数为三个的记录和计算示例见表2-2,表内括号的号码为记录和计算的顺序,其中(1)~(6)为记录数据,其余为计算所得。

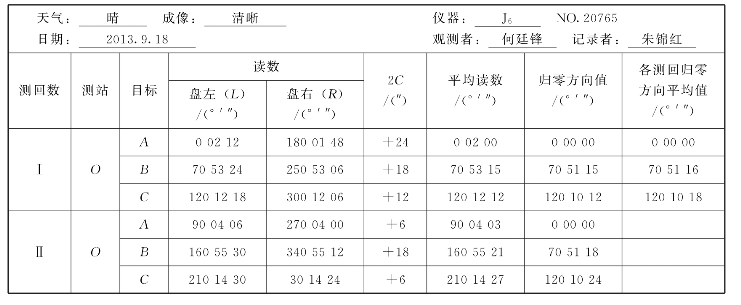

表2-2 方向观测法记录手簿

有关计算说明如下。(www.daowen.com)

两倍照准误差2C值:

式中 L——盘左读数;

R——盘右读数。

平均读数

归零方向值:先将零方向平均读数化为0°00′00″,其余各方向的平均读数减去零方向的平均读数,即得到相应方向的归零方向值。

各测回归零方向平均值:即取同一方向各测回的归零方向值平均值。

“+”“-”的取舍可根据盘右的读数来定,若盘右读数R≥180°时,取“-”号,若盘右读数R<180°时,则取“+”号。

观测方向数多于三个时采用全圆测回法观测,记录和计算示例见表2-3。

有关计算说明如下:

·半测回归零差:即盘左或盘右的零方向两次读数之差。例如表2-3中的第一测回零方向(A)的盘左或盘右的半测回零差为:

上半测回归零差:(6)=(5)-(1)=+6″

下半测回归零差:(12)=(7)-(11)=+6″

·两倍照准误差2C值:2C=L-(R±180°)

·平均读数:

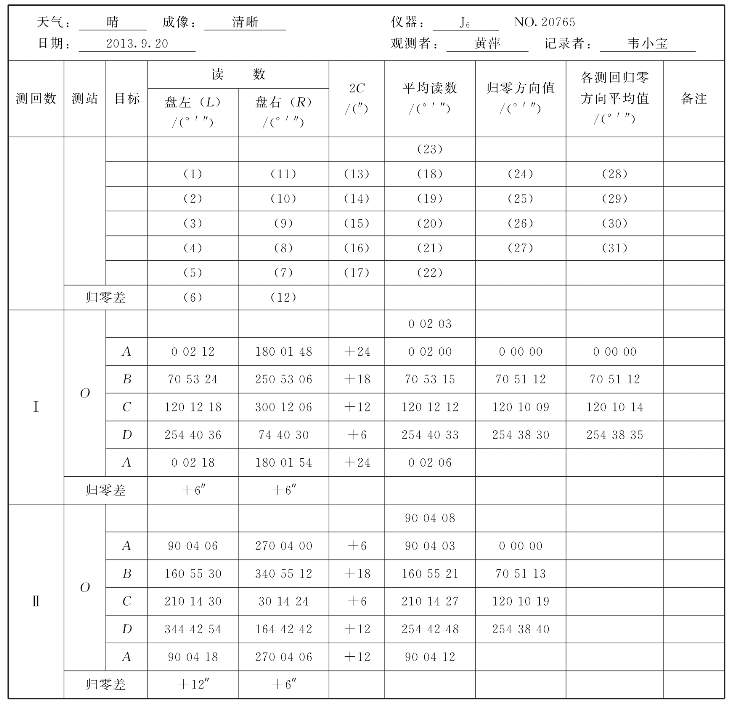

表2-3 全圆方向观测法记录手簿

·归零方向值:先取零方向平均读数的平均值,注记在零方向平均读数的上方,并将它化为0°00′00″记在归零方向值相应栏内,其余各方向的平均读数减去零方向的平均读数的平均值,即得到相应方向的归零方向值。

·各测回归零后方向平均值:即取同一方向各测回的归零方向值平均值。

(三)观测限差及检查

方向观测法通常有三项限差:一是半测回的两次零方向读数之差,也称半测回归零差;二是一测回同方向盘左、盘右方向值差,也称2C误差;三是各测回同一方向的方向值之差,也称测回差。以上三种限差,根据不同精度的仪器而有所不同,其中半测回归零差对DJ6型经纬仪要求不得超过±18″;2C误差在实际观测中,应注意2C的变动范围,对于DJ6型经纬仪仅供观测者自检,不作限差规定;测回差对DJ6型经纬仪要求不得超过±24″。

在观测中应随时检查各项限差。上半测回测完后,立即计算半测回归零差,若超限须重测,下半测回测完后,也应立即计算归零差,若超限须重测整个测回;所有的测回测完后,计算测回差,若超限应具体地进行分析,一般来讲,某一测回的几个方向值与其他测回中该方向的方向值偏离较大,须重测该测回中这几个方向的盘左和盘右值,但如果超限的方向数超过方向数总和的三分之一,则必须重测整个测回。
